Aardingsstrip type 950
Type 950 Z 1/2
|Art.nr. 5050073
|EAN 4012195386230
Art.nr. / Type
Maat X
Maat A
Spanbereik D min.
Spanbereik D max.
Kl. vpe: 10 Stuks
10Stuks
Stuks
Beschrijving
• Voor buizen van Ø 1/4 - 2 inch
• Aansluitmogelijkheden: kabels tot 35 mm² of ronde geleiders tot Ø 6 mm
• Met universeel drukstuk, 2 cilinderbouten M6 x 16 en 1 zeskantbout M6 x 16 van staal, galvanisch verzinkt, klembovenstuk en -onderstuk van spuitgietzink
• Aansluitmogelijkheden: kabels tot 35 mm² of ronde geleiders tot Ø 6 mm
• Met universeel drukstuk, 2 cilinderbouten M6 x 16 en 1 zeskantbout M6 x 16 van staal, galvanisch verzinkt, klembovenstuk en -onderstuk van spuitgietzink
Technische gegevens

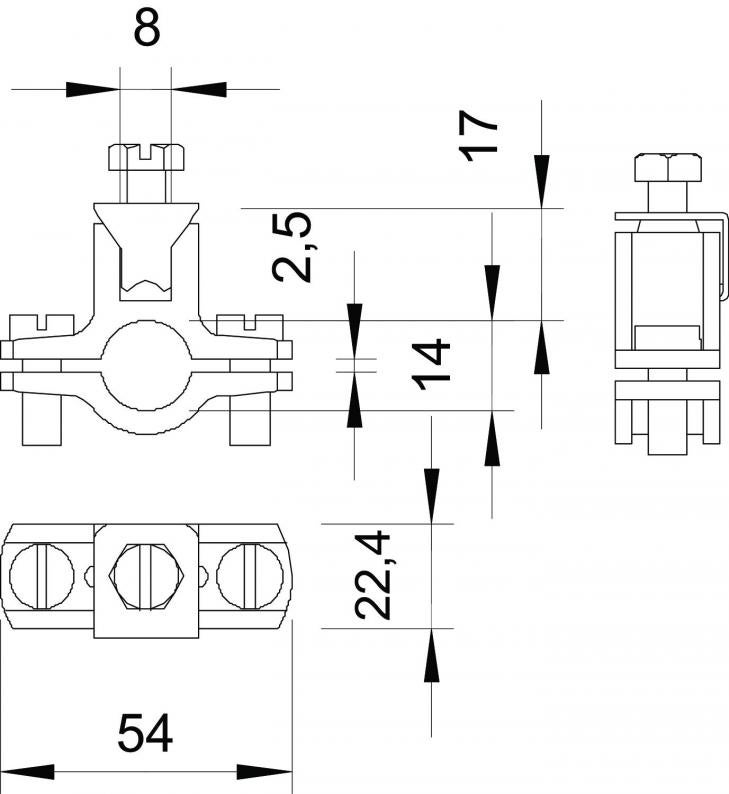

Afmetingen
| Maat X | 2,5 mm |
|---|---|
| Maat A | 54 mm |
| Maat D | 22,5 mm |
Technische gegevens
| Spanbereik D | 1/2 |
|---|---|
| Aantal geleiders | 1 |
| Doorsnede aan te sluiten kabel min. | 0 mm² |
| Doorsnede aan te sluiten kabel max. | 35 mm² |
| Spanbereik D min. | 20 mm |
| Spanbereik D max. | 22,5 mm |
| Dimensie | 1/2" |
| Oppervlak | galvanisch verzinkt |
| Materiaal | Spuitgietzink |
page.product.environmentalData.environmentalData
| Packaging without plastic | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,2842 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (3)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Maat X
Maat A
Spanbereik D min.
Spanbereik D max.
Art.nr.
950 Z 1/4
2
45
12
14
5050030
950 Z 3/8
2
50
15,5
17,5
5050057
950 Z 1/2
2,5
54
20
22,5
5050073
950 Z 3/4
3
61
25
28
5050081
950 Z 1
3
66
31,5
34,5
5050111
950 Z 1 1/4
3
78
40,5
43,5
5050138
950 Z 1 1/2
3
84
46,5
49,5
5050154
950 Z 1 3/4
3
88
51
54
5050170
950 Z 2
3
96
58,5
61,5
5050197
Maat X
Maat A
Spanbereik D min.
Spanbereik D max.
950 Z 1/4
Art.nr.
5050030
Maat X
2
Maat A
45
Spanbereik D min.
12
Spanbereik D max.
14
950 Z 3/8
Art.nr.
5050057
Maat X
2
Maat A
50
Spanbereik D min.
15,5
Spanbereik D max.
17,5
950 Z 1/2
Art.nr.
5050073
Maat X
2,5
Maat A
54
Spanbereik D min.
20
Spanbereik D max.
22,5
950 Z 3/4
Art.nr.
5050081
Maat X
3
Maat A
61
Spanbereik D min.
25
Spanbereik D max.
28
950 Z 1
Art.nr.
5050111
Maat X
3
Maat A
66
Spanbereik D min.
31,5
Spanbereik D max.
34,5
950 Z 1 1/4
Art.nr.
5050138
Maat X
3
Maat A
78
Spanbereik D min.
40,5
Spanbereik D max.
43,5
950 Z 1 1/2
Art.nr.
5050154
Maat X
3
Maat A
84
Spanbereik D min.
46,5
Spanbereik D max.
49,5
950 Z 1 3/4
Art.nr.
5050170
Maat X
3
Maat A
88
Spanbereik D min.
51
Spanbereik D max.
54
950 Z 2
Art.nr.
5050197
Maat X
3
Maat A
96
Spanbereik D min.
58,5
Spanbereik D max.
61,5
