Aftak klemsteen, 5-polig
Type HLAK 5-10x16
Art.nr. 2009036
EAN 4012196614332
Art.nr. / Type
2009036 / HLAK 5-10x16
Aansluittype
Schroeven
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving

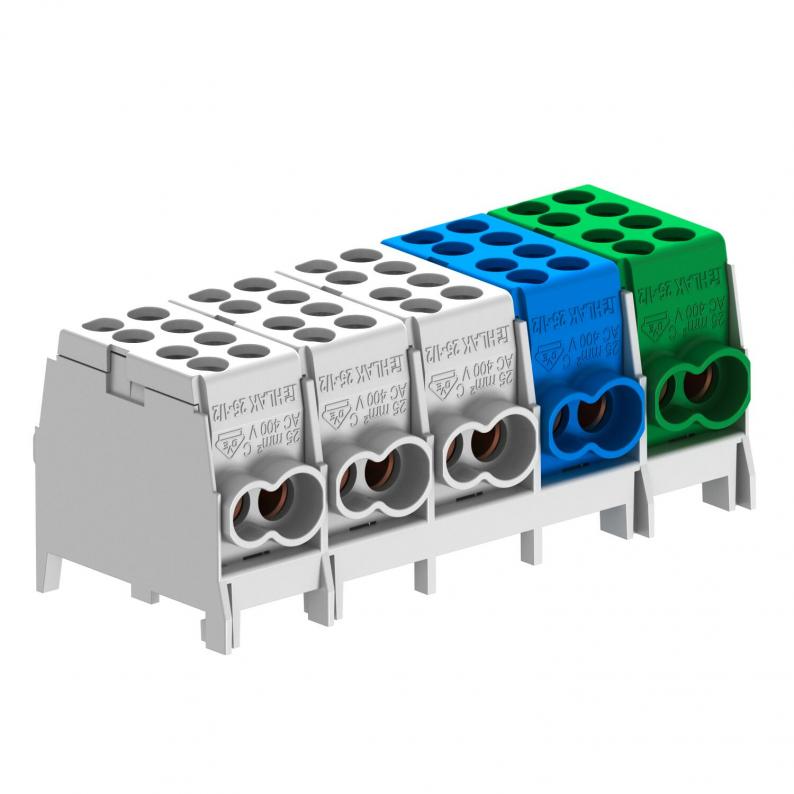

5-polige hoofdleidingaftakklem met 2 x 16 mm² + 2 x 25 mm² aderaansluitingsdiameters per pool. Met 2 schroeven per klempositie voor een veilige contactdruk. Uiterst bestendige snelbevestiging van verzinkt plaatstaal voor de eenvoudige montage op draagrails.
Klemmenafdekkingen zijn leverbaar in de gebruikelijke aderkleuren.
Klemmenafdekkingen zijn leverbaar in de gebruikelijke aderkleuren.
Technische gegevens

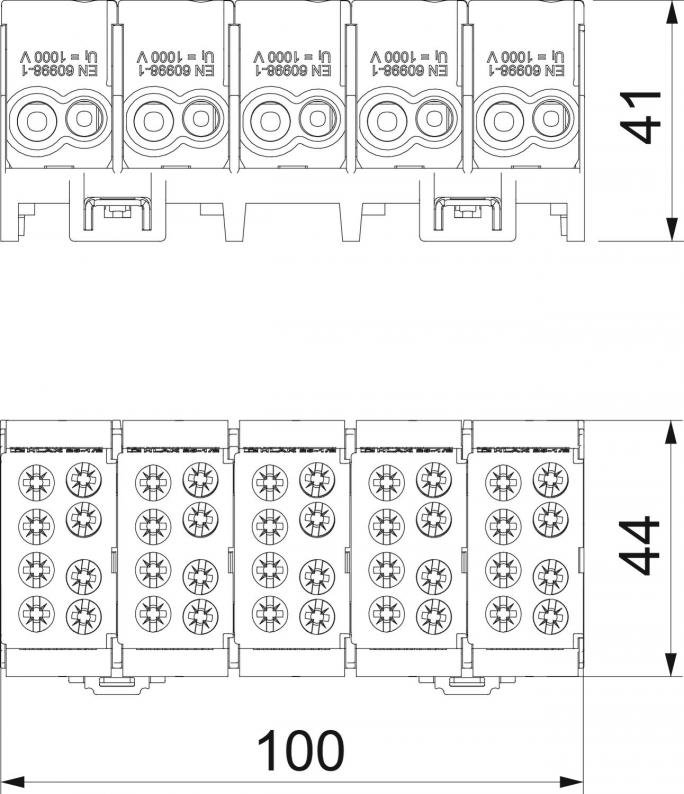

Afmetingen
| Lengte | 100 mm |
|---|---|
| Breedte | 47 mm |
| Hoogte | 35 mm |
Technische gegevens
| Slagvast | ja |
|---|---|
| Omgevingstemperatuur | 40 °C |
| Halogeenvrij | ja |
| Aantal polen | 5 |
| Nominale stroom | 130 A |
| Nominale spanning | 960 V |
| Kunststof | Thermoplast |
| Geschikt voor massieve ader | ja |
| Geschikt voor flexibele ader | nee |
| Geschikt voor meeraderige geleiders | ja |
| max. Kabeldiameter | 25 mm² |
| Transparant | nee |
| Met bedieningshendels | nee |
| Aantal klemmen per pool | 4 |
| max. Aderdiameter | 25 mm² |
| VDE-getest | ja |
| Aansluitpositie | Boven/onder |
| Aansluitbare aderdiameter soepel met adereindhuls min. | 1,5 mm² |
| Aansluitbare aderdiameter soepel met adereindhuls max. | 16 mm² |
| Aansluitbare aderdiameter massief min. | 1,5 mm² |
| Aansluitbare aderdiameter massief max. | 25 mm² |
| Aansluitbare aderdiameter meeraderig min. | 16 mm² |
| Aansluitbare aderdiameter meeraderig max. | 25 mm² |
| Geschikt voor rondaderaansluiting | ja |
| Geschikt voor sectoraderaansluiting | ja |
| Geschikt voor vlakbandaansluiting | nee |
| max. Nominale bedrijfsstroom Ie | 130 A |
| Nominale doorsnede min. | 25 mm² |
| Aansluittype | Schroeven |
| ROHS-conform | ja |
| Aantal klemmen | 20 |
| Aansluitdoorsnede meeraderig min. | 16 mm² |
| Aansluitdoorsnede meeraderig max. | 25 mm² |
| Temperatuurbereik min. | -25 °C |
| Temperatuurbereik max. | 70 °C |
| Vlambestendig | volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 960°C |
| Dimensie | 16/25mm² |
| Productserie | HSK |
Milieugegevens
| Packaging made completely from recycled cardboard | ja |
|---|---|
| Packaging without plastic | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 0,0717 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,0717 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Units |
| Declared Unit Quantity | 1 |
