AZ-minikanaal 150 A2
Type AZK 150 A2
|Art.nr. 6075330
|EAN 4012195811145
Art.nr. / Type
6075330 / AZK 150 A2
Lengte
3000 mm
Breedte
150 mm
Functiebehoud
nee
Plaatdikte
1,5 mm
Kl. vpe: 3 m
3m
m
Beschrijving
AZ-minikanaal met een zijhoogte van 50 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Technische gegevens

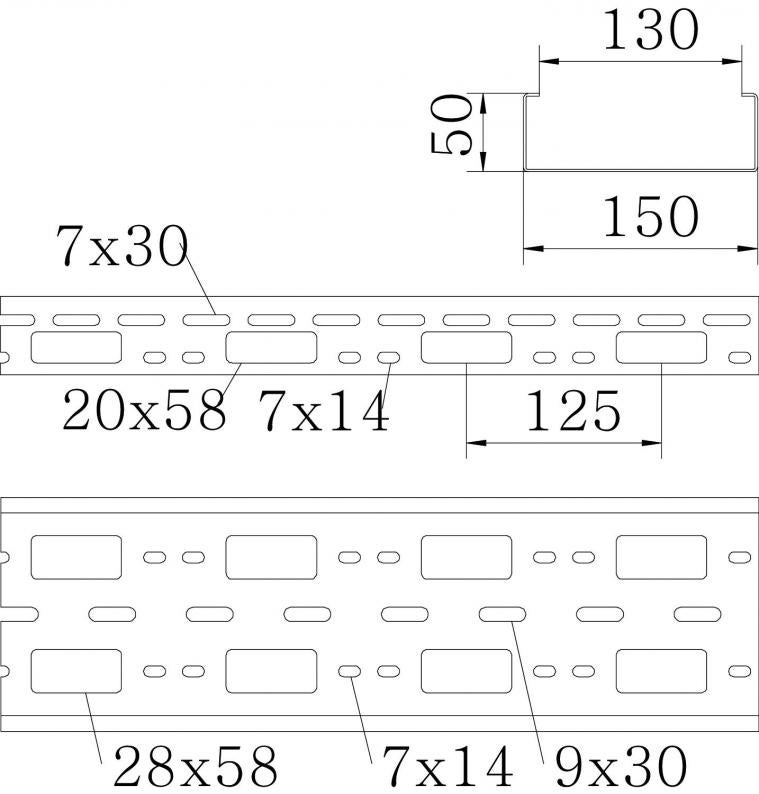

Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 150 mm |
| Hoogte | 50 mm |
| Maat B | 150 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | zonder verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 75 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1,5 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 7500 mm² |
| Afmetingen | 50x150x1,5 |
| Dimensie | 50x150x3000 |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4301 |
| Kleur | roestvrij staal |
Belastingen
| Steunafstand 1,0 m | 3 kN/m |
|---|---|
| Steunafstand 1,5 m | 2 kN/m |
| Steunafstand 2,0 m | 1,2 kN/m |
| Steunafstand 2,5 m | 0,8 kN/m |
| Steunafstand 3,0 m | 0,25 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
page.product.environmentalData.environmentalData
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 16,9702 kg CO2e / 1 Meter |
|---|
