Beugelklem 2056 H-voet 1-voudig, metalen drukwand, FT

Beugelklem 2056 H-voet 1-voudig, metalen drukwand, FT

Type BS-H1-M-100 FT
|
Art.nr. 1186097
|
EAN 4012196848836
Alle uitvoeringen weergeven
Art.nr. / Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.

Kl. vpe: 25 Stuks

Stuks

Beschrijving

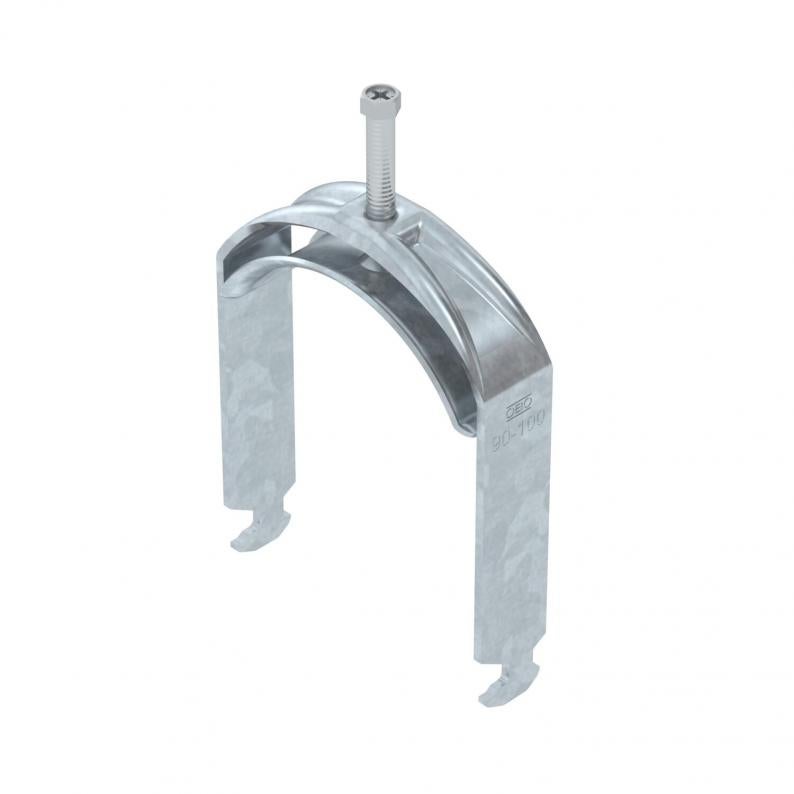

Beugelklem met hamerkopvoet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 1 afzonderlijke kabel aan C-profielrail. Voor sleufbreedte 16 - 17 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Tegenwand moet afzonderlijk worden besteld.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Sleufbreedte 16-17 mm
  • Beugelklem voor C-profielrail met sleufwijdte 16-17 mm
  • Functiebehoudklasse E30
  • Functiebehoudklasse E60
  • Functiebehoudklasse E90
  • CO₂ footprint (PCF)
  • Packaging without plastic
  • Packaging made entirely from recycled cardboard

Technische gegevens

Afmetingen

Lengte27 mm
Breedte107 mm
Hoogte143 mm
Maat L55 mm
Maat A27 mm
Maat B107 mm
Afm. H143 mm
Maat t3 mm
Maat C38 mm
Afmeting G (mm)M8

Technische gegevens

Functiebehoudja
Plaatdikte3 mm
voor buisdiameter min.90 mm
voor buisdiameter max.100 mm
Sleufbreedte10 mm
voorrail met sleufbreedte (met interval) mm16 mm
voorrail met sleufbreedte (met interval) max.17 mm
Halogeenvrijja
SchroefdraadM8
met kunststof tegenwandnee
met metalen bakja
Lengte buitenmaat38 mm
Aantal kabels/ buizen1
Extra oppervlakvuurverzinkt
Extra materiaalStaal
max. Aandraaimoment5 Nm
MontagetypeProfielrail
Spanbereik D min.90 mm
Spanbereik D max.100 mm
Dimensie90-100mm
Oppervlakthermisch verzinkt
MateriaalStaal
met tegenwandnee
Materiaal van de bakstaal

Milieugegevens

Packaging made completely from recycled cardboard.ja
Packaging without plasticja
CO2-voetafdruk (GWP) van wieg tot poort0,7683 kg CO2e / 1 Stuk
CO₂ Footprint (GWP)0,7683 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared Unit (LCA)Units
Declared Unit Quantity (LCA)1

Downloads

0 geselecteerd

Specificatieblad (1)
Catalogi & brochures (4)
Verklaringen (5)
Certificaten (2)
Handleidingen en help (1)
Productfoto's (2)
Downloads van 3D-specificaties (1)

Uitvoeringen

max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
BS-H1-M-12 FT
Art.nr.
1186002
max. Aandraaimoment
3
Spanbereik D min.
8
Spanbereik D max.
12
BS-H1-M-16 FT
Art.nr.
1186009
max. Aandraaimoment
3
Spanbereik D min.
12
Spanbereik D max.
16
BS-H1-M-22 FT
Art.nr.
1186016
max. Aandraaimoment
3
Spanbereik D min.
16
Spanbereik D max.
22
BS-H1-M-28 FT
Art.nr.
1186022
max. Aandraaimoment
3
Spanbereik D min.
22
Spanbereik D max.
28
BS-H1-M-34 FT
Art.nr.
1186029
max. Aandraaimoment
3
Spanbereik D min.
28
Spanbereik D max.
34
BS-H1-M-40 FT
Art.nr.
1186036
max. Aandraaimoment
3
Spanbereik D min.
34
Spanbereik D max.
40
BS-H1-M-46 FT
Art.nr.
1186042
max. Aandraaimoment
5
Spanbereik D min.
40
Spanbereik D max.
46
BS-H1-M-52 FT
Art.nr.
1186049
max. Aandraaimoment
5
Spanbereik D min.
46
Spanbereik D max.
52
BS-H1-M-58 FT
Art.nr.
1186056
max. Aandraaimoment
5
Spanbereik D min.
52
Spanbereik D max.
58
BS-H1-M-64 FT
Art.nr.
1186062
max. Aandraaimoment
5
Spanbereik D min.
58
Spanbereik D max.
64
BS-H1-M-70 FT
Art.nr.
1186069
max. Aandraaimoment
5
Spanbereik D min.
64
Spanbereik D max.
70
BS-H1-M-76 FT
Art.nr.
1186076
max. Aandraaimoment
5
Spanbereik D min.
70
Spanbereik D max.
76
BS-H1-M-82 FT
Art.nr.
1186082
max. Aandraaimoment
5
Spanbereik D min.
76
Spanbereik D max.
82
BS-H1-M-90 FT
Art.nr.
1186089
max. Aandraaimoment
5
Spanbereik D min.
82
Spanbereik D max.
90
BS-H1-M-100 FT
Art.nr.
1186097
max. Aandraaimoment
5
Spanbereik D min.
90
Spanbereik D max.
100
