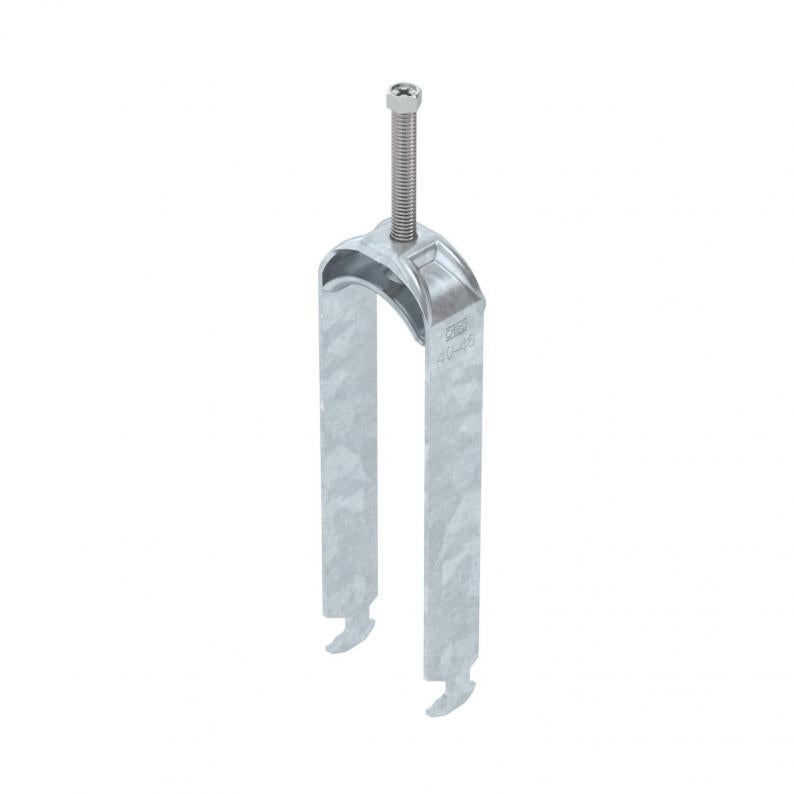

Beugelklem 2056 H-voet 3-voudig, metalen drukwand, FT
Type BS-H3-M-46 FT
|Art.nr. 1186044
|EAN 4012196848720
Art.nr. / Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Kl. vpe: 25 Stuks
25Stuks
Stuks
Beschrijving
Beugelklem met hamerkopvoet, metalen drukwand met afgeronde randen voor kabelbescherming. Voor verticale en horizontale montage van 3 enkele kabels op C-profielrail. Voor sleufbreedte 16 - 17 mm. Met 1 schroef op drukwand, universele zeskantschroefkop SW10, met gleuf en kruiskop. Geschikt voor de montage binnen en buiten. Meerdere kabels moeten door dubbele wanden worden gescheiden. Toepassing van de drukwand wordt geadviseerd.
Technische gegevens
Afmetingen
| Lengte | 25 mm |
|---|---|
| Breedte | 51 mm |
| Hoogte | 182 mm |
| Maat L | 70 mm |
| Maat A | 25 mm |
| Maat B | 51 mm |
| Afm. H | 182 mm |
| Maat t | 2 mm |
| Maat C | 33 mm |
| Afmeting G (mm) | M8 |
Technische gegevens
| Functiebehoud | ja |
|---|---|
| Plaatdikte | 2 mm |
| voor buisdiameter min. | 40 mm |
| voor buisdiameter max. | 46 mm |
| Sleufbreedte | 10 mm |
| voorrail met sleufbreedte (met interval) mm | 16 mm |
| voorrail met sleufbreedte (met interval) max. | 17 mm |
| Halogeenvrij | ja |
| Schroefdraad | M8 |
| met kunststof tegenwand | nee |
| met metalen bak | ja |
| Lengte buitenmaat | 33 mm |
| Aantal kabels/ buizen | 3 |
| Extra oppervlak | vuurverzinkt |
| Extra materiaal | Staal |
| max. Aandraaimoment | 5 Nm |
| Montagetype | Profielrail |
| Spanbereik D min. | 40 mm |
| Spanbereik D max. | 46 mm |
| Dimensie | 40-46mm |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| met tegenwand | nee |
| Materiaal van de bak | staal |
page.product.environmentalData.environmentalData
| CO2-voetafdruk (GWP) van wieg tot poort | 0,5117 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (4)
Certificaten (1)
Handleidingen en help (1)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
Art.nr.
BS-H3-M-12 FT
3
8
12
1186004
BS-H3-M-16 FT
3
12
16
1186012
BS-H3-M-22 FT
3
16
22
1186018
BS-H3-M-28 FT
3
22
28
1186024
BS-H3-M-34 FT
3
28
34
1186031
BS-H3-M-40 FT
3
34
40
1186038
BS-H3-M-46 FT
5
40
46
1186044
max. Aandraaimoment
Spanbereik D min.
Spanbereik D max.
BS-H3-M-12 FT
Art.nr.
1186004
max. Aandraaimoment
3
Spanbereik D min.
8
Spanbereik D max.
12
BS-H3-M-16 FT
Art.nr.
1186012
max. Aandraaimoment
3
Spanbereik D min.
12
Spanbereik D max.
16
BS-H3-M-22 FT
Art.nr.
1186018
max. Aandraaimoment
3
Spanbereik D min.
16
Spanbereik D max.
22
BS-H3-M-28 FT
Art.nr.
1186024
max. Aandraaimoment
3
Spanbereik D min.
22
Spanbereik D max.
28
BS-H3-M-34 FT
Art.nr.
1186031
max. Aandraaimoment
3
Spanbereik D min.
28
Spanbereik D max.
34
BS-H3-M-40 FT
Art.nr.
1186038
max. Aandraaimoment
3
Spanbereik D min.
34
Spanbereik D max.
40
BS-H3-M-46 FT
Art.nr.
1186044
max. Aandraaimoment
5
Spanbereik D min.
40
Spanbereik D max.
46
