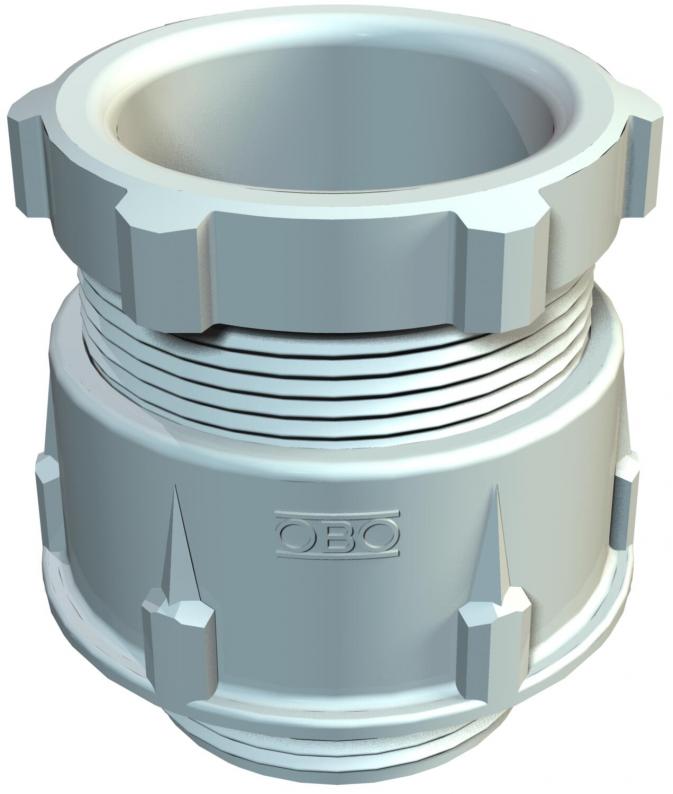

Conische wartel, metrische schroefdraad, lichtgrijs
Type 106 M 20 PS
|Art.nr. 2035332
|EAN 4012195465256
Art.nr. / Type
Schroefdraad
Kl. vpe: 50 Stuks
50Stuks
Stuks
Beschrijving
Standaard kabelschroefverbinding, vorm A volgens NEN-EN-IEC 46320 met enkelvoudige dichtring van NR/SBR met metrische schroefdraad volgens NEN-EN-IEC 60423.
Beschermingsgraad: met schroefdraadafdichtingsring IP65, zonder schroefdraadafdichtingsring IP54.
Opmerking: vanwege het risico op spanningsscheuren mogen wartels van polystyreen slechts matig worden vastgedraaid!
slagvast
Beschermingsgraad: met schroefdraadafdichtingsring IP65, zonder schroefdraadafdichtingsring IP54.
Opmerking: vanwege het risico op spanningsscheuren mogen wartels van polystyreen slechts matig worden vastgedraaid!
slagvast
Technische gegevens

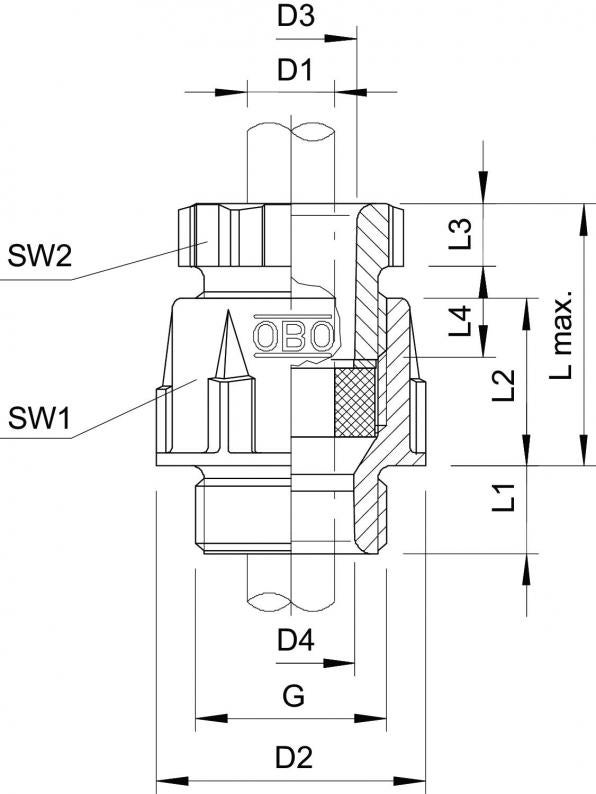

Afmetingen
| Lengte | 27 mm |
|---|---|
| Breedte | 27 mm |
| Hoogte | 35 mm |
| Maat D1 | 13 mm |
| Maat D2 | 27 mm |
| Maat D3 | 13,4 mm |
| Afmeting G | M20x1,5 mm |
| Afmeting L max. | 28 mm |
| Maat L1 | 9 mm |
| Maat L2 | 16 mm |
| Maat L3 | 5 mm |
| Maat L4 | 10,8 mm |
| Dimension D4 | 13,5 mm |
Technische gegevens
| Slagvast | ja |
|---|---|
| Halogeenvrij | ja |
| Glasvezelversterkt | nee |
| Explosiebeveiligd | nee |
| Trekontlastingsmogelijkheid | nee |
| Beschermingsgraad | IP65 |
| Schroefdraad | M20 x 1,5 |
| Voor Ex-zone | zonder |
| Soort schroefdraad | Metrisch |
| Doorbuigbescherming | nee |
| Met borgmoer | nee |
| Meervoudig dichtingsinzetstuk | nee |
| Soort afdichting | Dichtring |
| Deelbare wartel | nee |
| voor Ex-zone gas | zonder |
| voor Ex-zone stof | zonder |
| Nominale schroefdraadmaat | 20 |
| Afdichtbereik D min. | 9 mm |
| Afdichtbereik D max. | 13 mm |
| Uitvoering | Recht |
| Lengte schroefdraad | 9 mm |
| Sleutelwijdte 1 | 24 mm |
| Sleutelwijdte 2 | 21 mm |
| Dimensie | M20 |
| Materiaal | Polystyreen |
| Kleur | lichtgrijs; RAL 7035 |
page.product.environmentalData.environmentalData
| Packaging without plastic | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,0337 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (3)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Schroefdraad
Art.nr.
106 M12 PS
M12 x 1,5
2035316
106 M16 PS
M16 x 1,5
2035324
106 M 20 PS
M20 x 1,5
2035332
106 M 25 PS
M25 x 1,5
2035340
106 M 32 PS
M32 x 1,5
2035359
106 M 40 PS
M40 x 1,5
2035367
106 M 50 PS
M50 x 1,5
2035375
106 M 63 PS
M63 x 1,5
2035383
