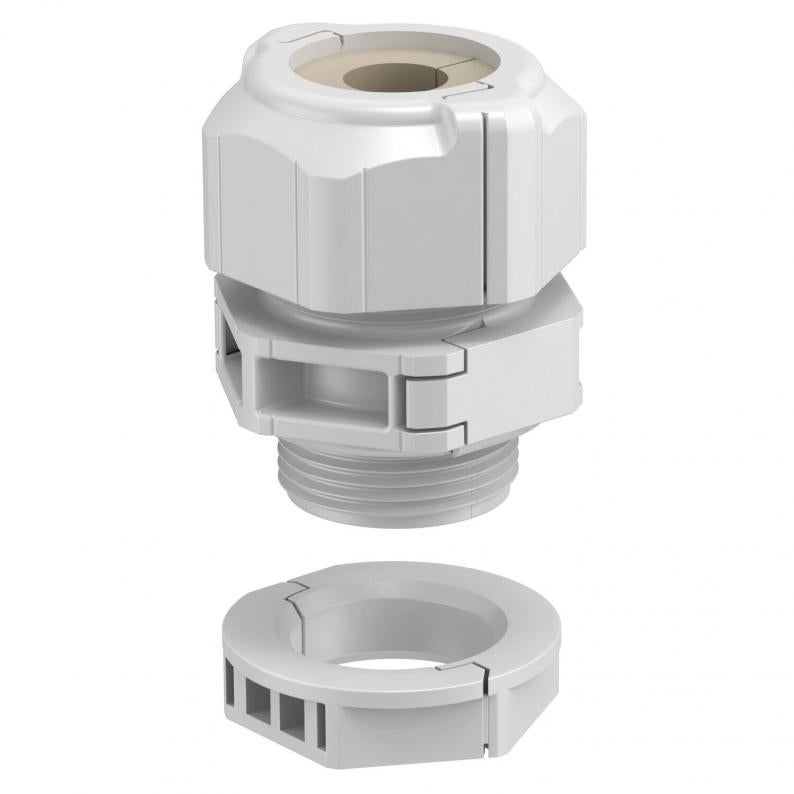

Deelbare wartel, dichtingsinzetstuk, 1 kabel, lichtgrijs

Type V-TEC TB32 11-15
|
Art.nr. 2024974
|
EAN 4012196536702
Art.nr. / Type

Kl. vpe: 5 Stuks

Stuks

Beschrijving

De deelbare kabelwartel V-TEC-TB waarborgt net zoals alle V-TEC wartels een betrouwbare afdichting van de kabels. De installatie van bijvoorbeeld prefab kabels of functieleidingen is dankzij de deelbaarheid van de kabelwartel probleemloos en snel mogelijk.

De V-TEC TB is ook onverslaanbaar bij het achteraf aanbrengen op een bestaande installatie of als "reparatieschroefverbinding". Hier kunnen voorgemonteerde kabels worden geïnstalleerd zonder demontage en zonder de lopende productie te onderbreken.


De schroefkoppelingsset bestaat uit een tussensteun, een dopmoer en de afdichting. De gedeelde borgmoer is natuurlijk ook meegeleverd.

De verschillende dichtingsinzetstukken maken een kabelafdichting van uiteenlopende kabeldiameters overeenkomstig het gekozen dichtingsinzetstuk mogelijk. Een ideaal hulpmiddel is de spreidtang, met behulp waarvan het dichtingsinzetstuk kan worden geopend. Daardoor gaat het plaatsen van de afzonderlijke kabels eenvoudig en snel.

  • Halogeenvrij; zonder chloor, fluor en broom
  • Vlambestendig 650° C
  • UV-BESTENDIG
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • RoHS conform
  • UKCA conformiteitsverklaring
  • Beschermingsgraad IP 67
  • Schroefdraad metrisch
  • Invoer M32
  • CO₂ footprint (PCF)
  • Packaging without plastic

Technische gegevens

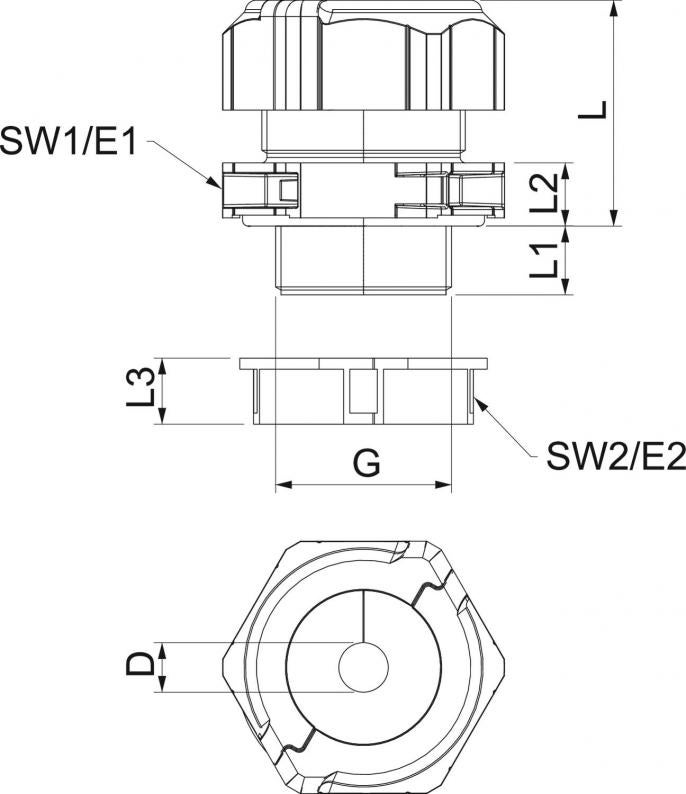

Afmetingen

Lengte46 mm
Breedte51,5 mm
Hoogte53,5 mm
Maat L41 mm
Afmeting GM32x1,5 mm
Afmeting L min.32 mm
Afmeting L max.41 mm
Maat L114 mm
Maat L210 mm
Maat L312 mm
Maat D15 mm

Technische gegevens

Slagvastja
Halogeenvrijja
Glasvezelversterktnee
Explosiebeveiligdnee
Trekontlastingsmogelijkheidnee
BeschermingsgraadIP67
SchroefdraadM32 x 1,5
Aantal boringen1
Voor Ex-zonezonder
Soort schroefdraadMetrisch
Doorbuigbeschermingnee
Met borgmoerja
Meervoudig dichtingsinzetstuknee
Wartel voor platte kabelnee
Soort afdichtingDichtring
Deelbare wartelja
voor Ex-zone gaszonder
voor Ex-zone stofzonder
Spoed1,5 mm
Nominale schroefdraadmaat32
Afdichtbereik D min.11,5 mm
Afdichtbereik D max.15,5 mm
Maat E1 (mm)51,5 mm
Maat E245 mm
UitvoeringRecht
Lengte schroefdraad14 mm
Sleutelwijdte 146 mm
Sleutelwijdte 240 mm
Instabiel draaimoment8 Nm
Temperatuurbereik min.-20 °C
Temperatuurbereik max.80 °C
Vlambestendigvolgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C
DimensieM32
MateriaalPolycarbonaat
KleurLichtgrijs

page.product.environmentalData.environmentalData

Packaging without plasticja
CO2-voetafdruk (GWP) van wieg tot poort0,3354 kg CO2e / 1 Stuk
