Draadgoot GR-Magic® 105 FT
Type GRM 105 300 FT
|Art.nr. 6002437
|EAN 4012196021598
Art.nr. / Type
Lengte
Breedte
Hoogte
Nuttige doorsnede
Draaddiameter
Kl. vpe: 3 m
3m
m
Beschrijving

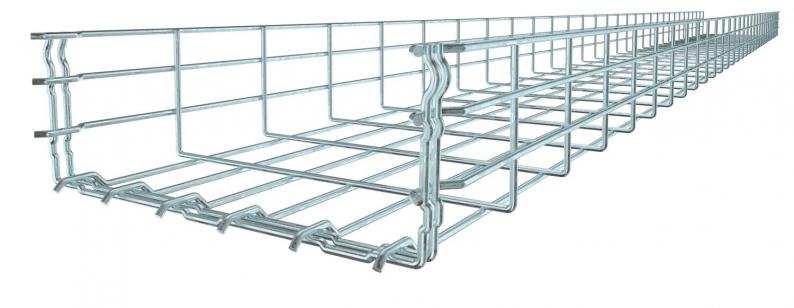

Draadgoot Magic met aangevormde verbinder met een zijhoogte van 105 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Voor het koppelen van lengten draadgoot zijn geen verbinders nodig. De uiteinden worden eenvoudig in elkaar geklikt. De maaswijdte bedraagt 50 x 100 mm.
Technische gegevens

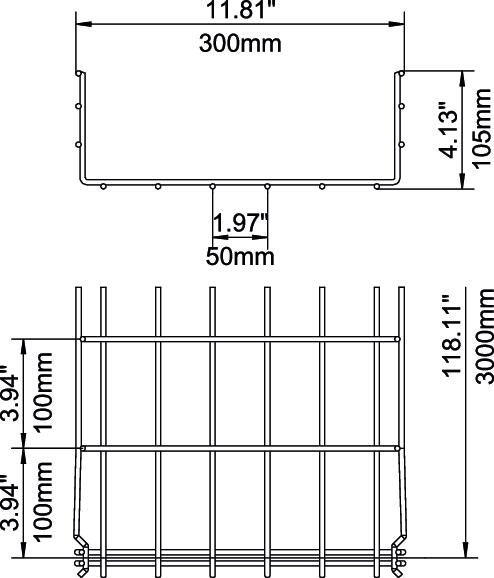

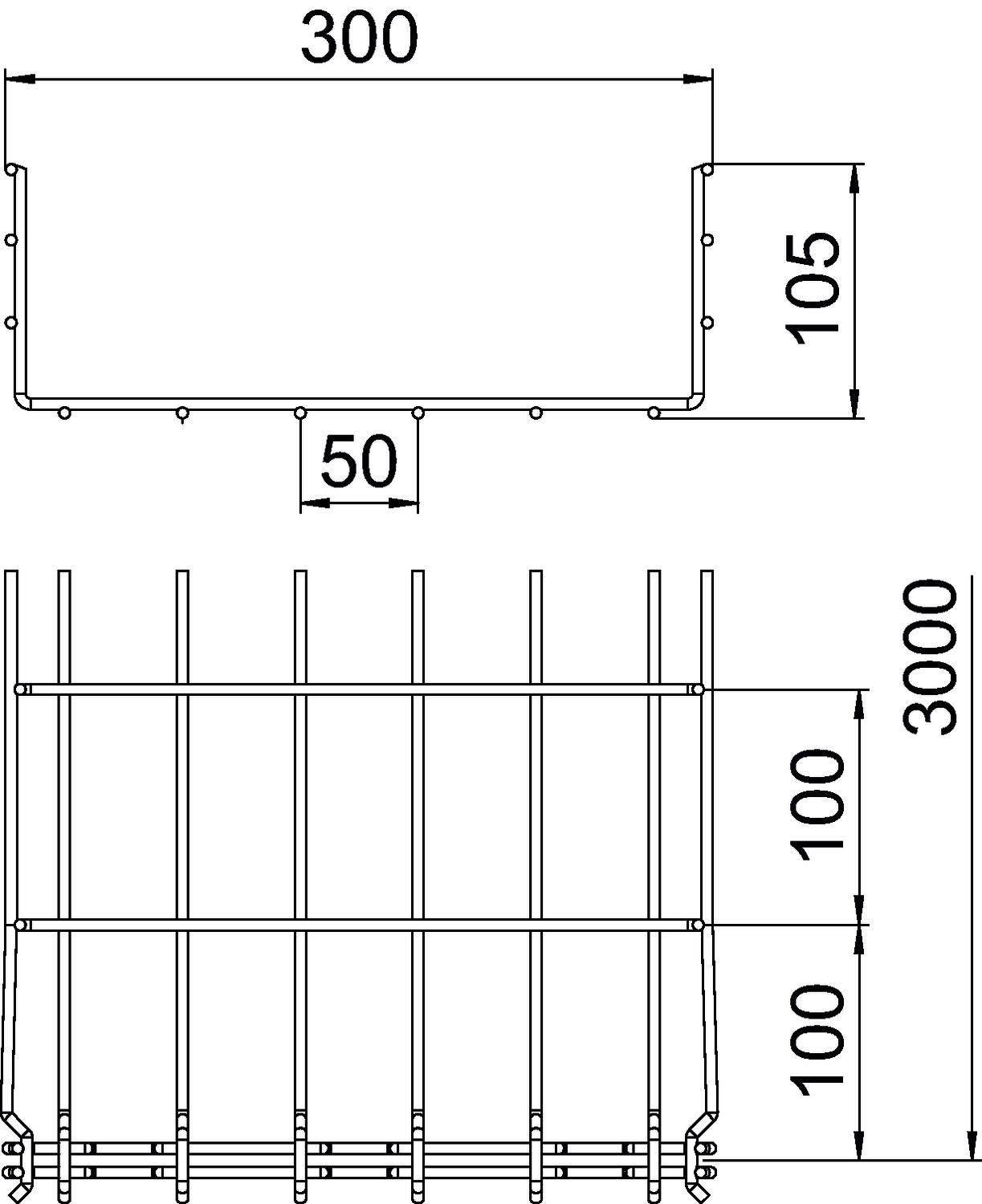

Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 300 mm |
| Hoogte | 105 mm |
| Maat B | 300 mm |
| Afm. H | 108 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 268 cm² |
| Roestvast staal, gebeitst | nee |
| Nuttige doorsnede | 26800 mm² |
| Geïntegreerd scheidingsschot | zonder |
| Schroefloze verbinder | ja |
| Profielvorm | U-vorm |
| Draaddiameter | 4,8 mm |
| Dimensie | 105x300x3000 |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | Klikbevestiging |
Belastingen
| Steunafstand 1,0 m | 1,6 kN/m |
|---|---|
| Steunafstand 1,5 m | 0,8 kN/m |
| Steunafstand 2,0 m | 0,5 kN/m |
| Steunafstand 2,5 m | 0,33 kN/m |
| Steunafstand 3,0 m | 0,3 kN/m |
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
page.product.environmentalData.environmentalData
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 4,9769 kg CO2e / 1 Meter |
|---|
Toebehoren
Systeemtoebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (8)
Verklaringen (4)
Certificaten (5)
Handleidingen en help (4)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Functiebehoud
Nuttige doorsnede
Draaddiameter
Art.nr.
GRM 105 100 FT
3000
100
105
nee
82
3,9
6002431
GRM 105 150 FT
3000
150
105
nee
130
3,9
6002433
GRM 105 200 FT
3000
200
105
nee
175
4,8
6002435
GRM 105 300 FT
3000
300
105
nee
268
4,8
6002437
GRM 105 400 FT
3000
400
105
nee
363
4,8
6002439
GRM 105 450 FT
3000
450
105
nee
411
4,8
6002441
GRM 105 500 FT
3000
500
105
nee
459
4,8
6002443
GRM 105 600 FT
3000
600
105
nee
554
4,8
6002445
Breedte
