Draadgoot GR-Magic® 105 G
Type GRM 105 100 G
|Art.nr. 6002402
|EAN 4012196020270
Art.nr. / Type
Lengte
Breedte
Hoogte
Nuttige doorsnede
Draaddiameter
Kl. vpe: 3 m
3m
m
Beschrijving

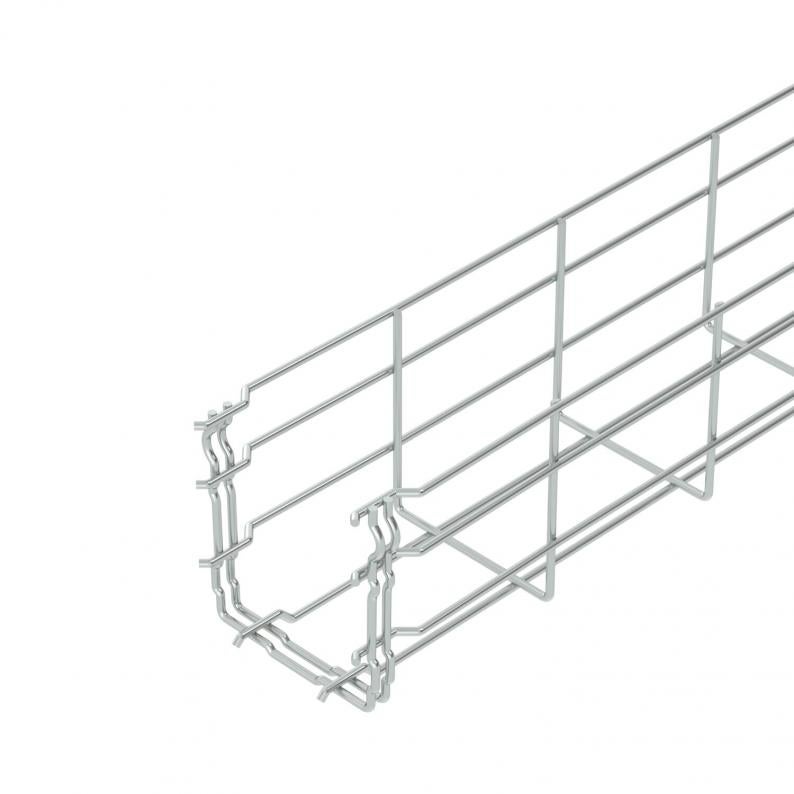

Draadgoot Magic met aangevormde verbinder met een zijhoogte van 105 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Voor de draadgoot zijn geen extra verbinders nodig, deze wordt eenvoudig in elkaar gestoken. De maasgrootte is 50 x 100 mm.
Technische gegevens

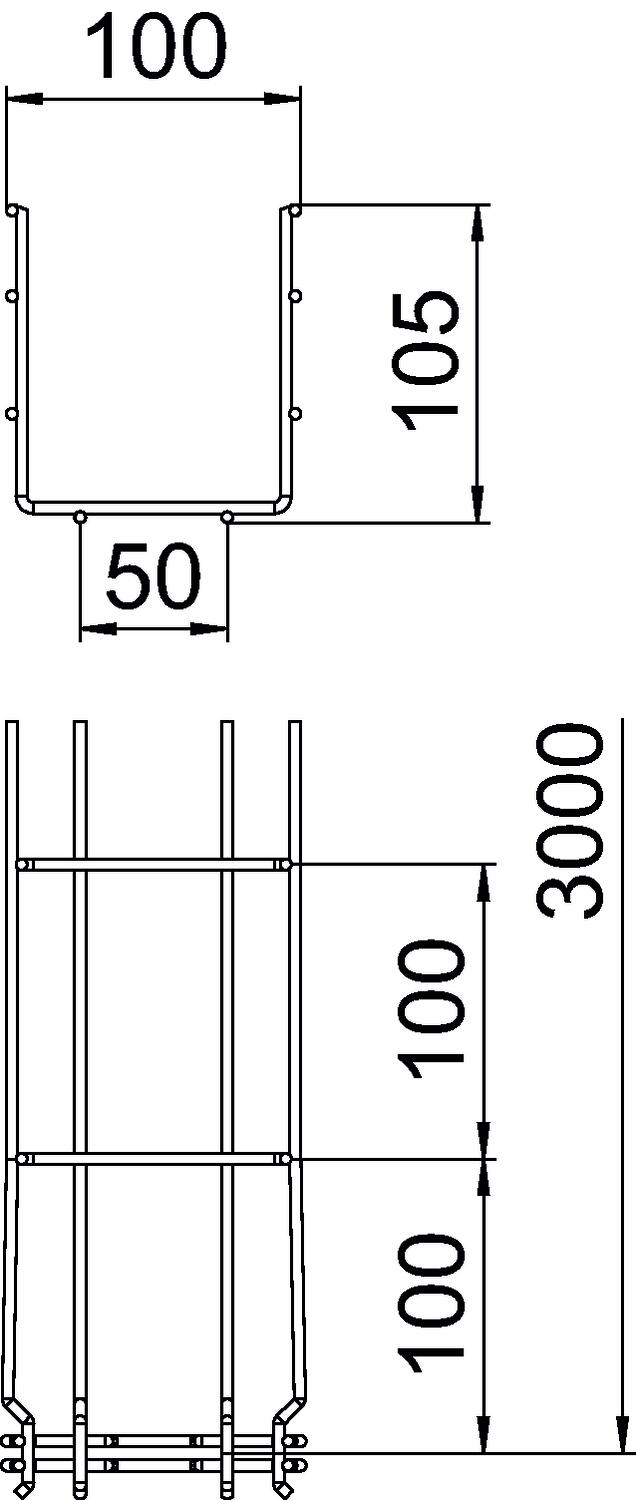

Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 100 mm |
| Hoogte | 105 mm |
| Maat B | 100 mm |
| Afm. H | 108 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 82 cm² |
| Roestvast staal, gebeitst | nee |
| Nuttige doorsnede | 8200 mm² |
| Geïntegreerd scheidingsschot | zonder |
| Schroefloze verbinder | ja |
| Profielvorm | U-vorm |
| Draaddiameter | 3,9 mm |
| Dimensie | 105x100x3000 |
| Oppervlak | galvanisch verzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | Klikbevestiging |
Belastingen
| Steunafstand 1,0 m | 0,8 kN/m |
|---|---|
| Steunafstand 1,5 m | 0,55 kN/m |
| Steunafstand 2,0 m | 0,37 kN/m |
| Steunafstand 2,5 m | 0,27 kN/m |
| Steunafstand 3,0 m | 0,25 kN/m |
page.product.environmentalData.environmentalData
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 1,8532 kg CO2e / 1 Meter |
|---|
Toebehoren
Systeemtoebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (6)
Verklaringen (5)
Certificaten (3)
Handleidingen en help (3)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Functiebehoud
Nuttige doorsnede
Draaddiameter
Art.nr.
GRM 105 100 G
3000
100
105
nee
82
3,9
6002402
GRM 105 150 G
3000
150
105
nee
130
3,9
6002404
GRM 105 200 G
3000
200
105
nee
175
4,8
6002406
GRM 105 300 G
3000
300
105
nee
268
4,8
6002408
GRM 105 400 G
3000
400
105
nee
363
4,8
6002410
GRM 105 450 G
3000
450
105
nee
411
4,8
6002413
GRM 105 500 G
3000
500
105
nee
459
4,8
6002415
GRM 105 600 G
3000
600
105
nee
554
4,8
6002417
