Draadgoot GR-Magic® 105 G
Type GRM 105 600 G
|Art.nr. 6002417
|EAN 4012196021116
Art.nr. / Type
Lengte
Breedte
Hoogte
Nuttige doorsnede
Draaddiameter
Kl. vpe: 3 m
3m
m
Beschrijving

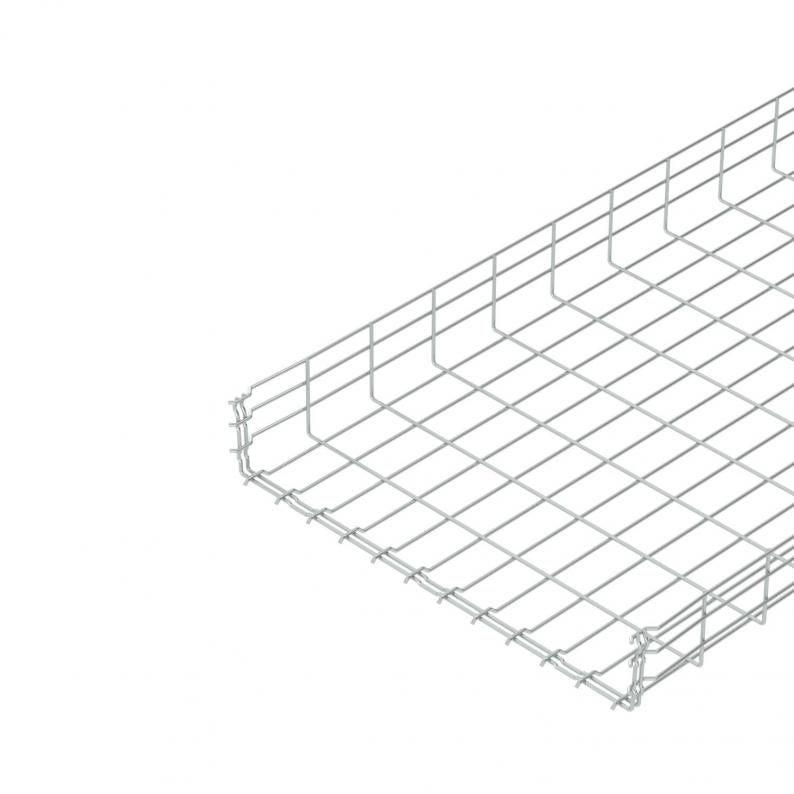

Draadgoot Magic met aangevormde verbinder met een zijhoogte van 105 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Voor de draadgoot zijn geen extra verbinders nodig, deze wordt eenvoudig in elkaar gestoken. De maasgrootte is 50 x 100 mm.
Technische gegevens

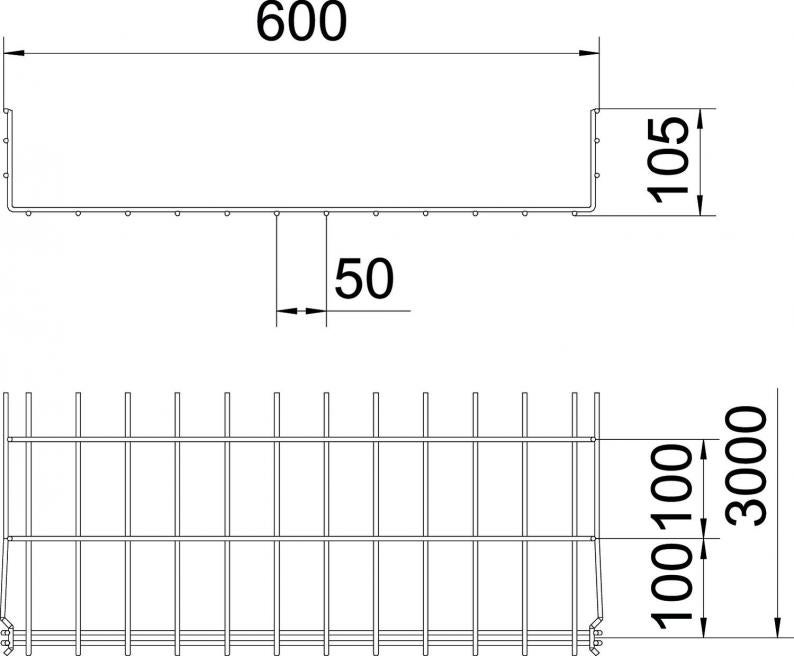

Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 600 mm |
| Hoogte | 105 mm |
| Maat B | 600 mm |
| Afm. H | 108 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 554 cm² |
| Roestvast staal, gebeitst | nee |
| Nuttige doorsnede | 55400 mm² |
| Geïntegreerd scheidingsschot | zonder |
| Schroefloze verbinder | ja |
| Profielvorm | U-vorm |
| Draaddiameter | 4,8 mm |
| Dimensie | 105x600x3000 |
| Oppervlak | galvanisch verzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | Klikbevestiging |
Belastingen
| Steunafstand 1,0 m | 1,6 kN/m |
|---|---|
| Steunafstand 1,5 m | 0,8 kN/m |
| Steunafstand 2,0 m | 0,5 kN/m |
| Steunafstand 2,5 m | 0,33 kN/m |
| Steunafstand 3,0 m | 0,3 kN/m |
page.product.environmentalData.environmentalData
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 6,6183 kg CO2e / 1 Meter |
|---|
Toebehoren
Systeemtoebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (6)
Verklaringen (5)
Certificaten (5)
Handleidingen en help (3)
Productfoto's (3)
Downloads van 3D-specificaties (2)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Functiebehoud
Nuttige doorsnede
Draaddiameter
Art.nr.
GRM 105 100 G
3000
100
105
nee
82
3,9
6002402
GRM 105 150 G
3000
150
105
nee
130
3,9
6002404
GRM 105 200 G
3000
200
105
nee
175
4,8
6002406
GRM 105 300 G
3000
300
105
nee
268
4,8
6002408
GRM 105 400 G
3000
400
105
nee
363
4,8
6002410
GRM 105 450 G
3000
450
105
nee
411
4,8
6002413
GRM 105 500 G
3000
500
105
nee
459
4,8
6002415
GRM 105 600 G
3000
600
105
nee
554
4,8
6002417
Breedte
Nuttige doorsnede
Draaddiameter
GRM 105 100 G
Art.nr.
6002402
Lengte
3000
Breedte
100
Hoogte
105
Functiebehoud
nee
Nuttige doorsnede
82
Draaddiameter
3,9
GRM 105 150 G
Art.nr.
6002404
Lengte
3000
Breedte
150
Hoogte
105
Functiebehoud
nee
Nuttige doorsnede
130
Draaddiameter
3,9
GRM 105 200 G
Art.nr.
6002406
Lengte
3000
Breedte
200
Hoogte
105
Functiebehoud
nee
Nuttige doorsnede
175
Draaddiameter
4,8
GRM 105 300 G
Art.nr.
6002408
Lengte
3000
Breedte
300
Hoogte
105
Functiebehoud
nee
Nuttige doorsnede
268
Draaddiameter
4,8
GRM 105 400 G
Art.nr.
6002410
Lengte
3000
Breedte
400
Hoogte
105
Functiebehoud
nee
Nuttige doorsnede
363
Draaddiameter
4,8
GRM 105 450 G
Art.nr.
6002413
Lengte
3000
Breedte
450
Hoogte
105
Functiebehoud
nee
Nuttige doorsnede
411
Draaddiameter
4,8
GRM 105 500 G
Art.nr.
6002415
Lengte
3000
Breedte
500
Hoogte
105
Functiebehoud
nee
Nuttige doorsnede
459
Draaddiameter
4,8
GRM 105 600 G
Art.nr.
6002417
Lengte
3000
Breedte
600
Hoogte
105
Functiebehoud
nee
Nuttige doorsnede
554
Draaddiameter
4,8
