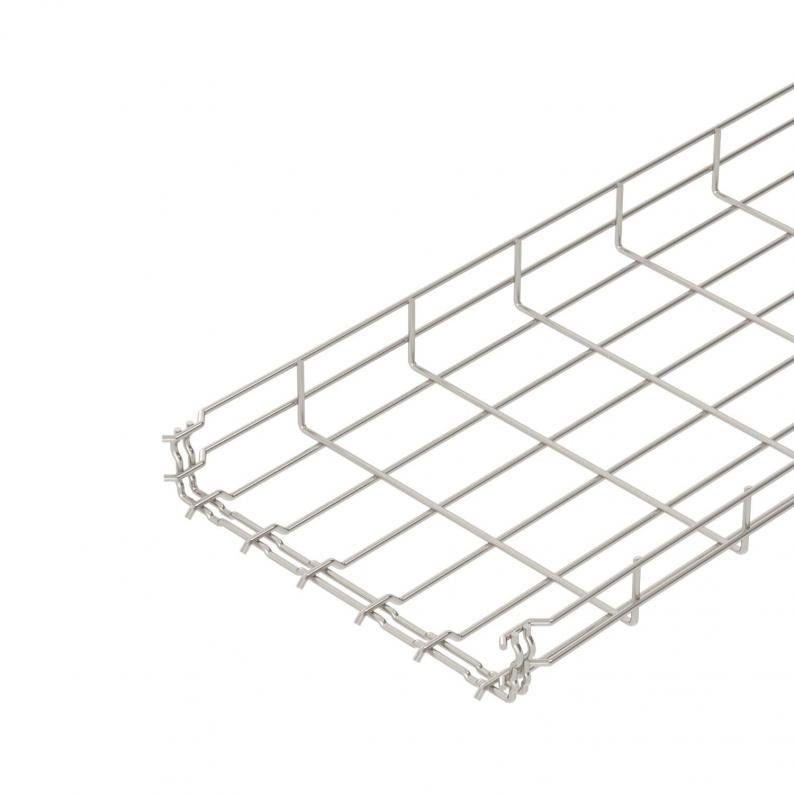

Draadgoot GR-Magic® 55 A2
Type GRM 55 300 A2
|Art.nr. 6001078
|EAN 4012196101771
Art.nr. / Type
6001078 / GRM 55 300 A2
Lengte
3000 mm
Breedte
300 mm
Hoogte
55 mm
Functiebehoud
ja
Nuttige doorsnede
129 cm²
Draaddiameter
4,8 mm
Kl. vpe: 3 m
3m
m
Beschrijving
Draadgoot met aangevormde verbinder in de zijhoogte 55 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Voor de draadgoot zijn geen extra verbinders nodig, deze wordt eenvoudig in elkaar gestoken. De maasgrootte is 50 x 100 mm (uitgezonderd GRM 55/50 = 20 x 100 mm).
Technische gegevens
Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 300 mm |
| Hoogte | 55 mm |
| Maat B | 300 mm |
| Afm. H | 58 mm |
Technische gegevens
| Functiebehoud | ja |
|---|---|
| Uitvoering verbinder | geïntegreerde verbinder |
| Nuttige doorsnede | 129 cm² |
| Roestvast staal, gebeitst | ja |
| Nuttige doorsnede | 12900 mm² |
| Geïntegreerd scheidingsschot | zonder |
| Schroefloze verbinder | ja |
| Profielvorm | U-vorm |
| ROHS-conform | ja |
| Draaddiameter | 4,8 mm |
| Dimensie | 55x300x3000 |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4301 |
| Kleur | roestvrij staal |
| Brandbeveiliging | Functiebehoud kabelspecifieke draagconstructie |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | Klikbevestiging |
| Productserie | GRM Series |
Belastingen
| Steunafstand 1,0 m | 0,7 kN/m |
|---|---|
| Steunafstand 1,5 m | 0,5 kN/m |
| Steunafstand 2,0 m | 0,25 kN/m |
| Steunafstand 2,5 m | 0,2 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 9,6765 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 9,6765 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
