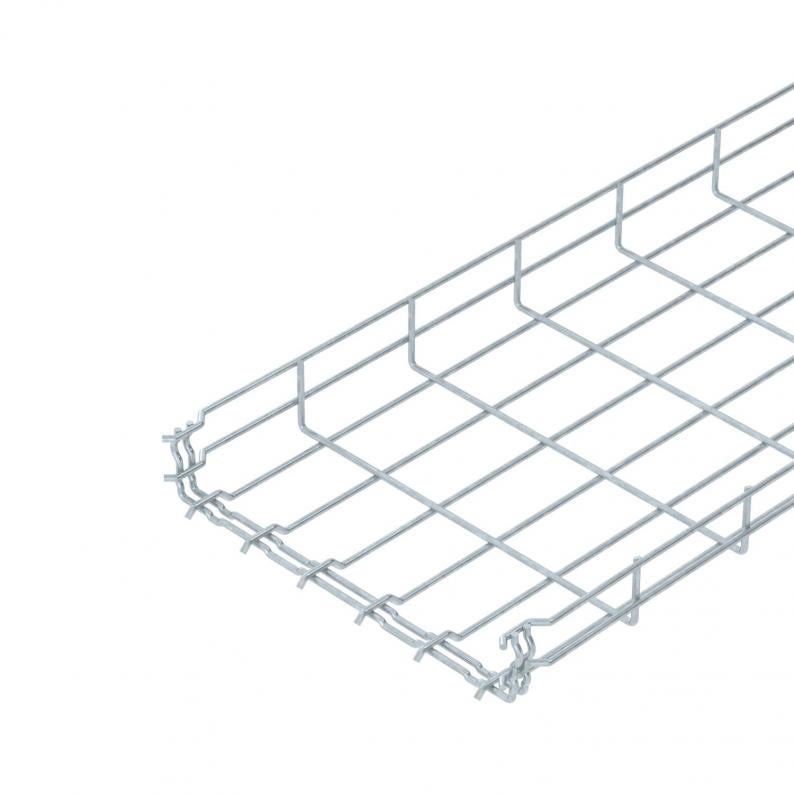

Draadgoot GR-Magic® 55 FT

Draadgoot GR-Magic® 55 FT

Type GRM 55 300 FT
|
Art.nr. 6001424
|
EAN 4012196815050
Alle uitvoeringen weergeven
Art.nr. / Type
6001424 / GRM 55 300 FT
Lengte
3000 mm
Breedte
300 mm
Hoogte
55 mm
Functiebehoud
ja
Nuttige doorsnede
129 cm²
Draaddiameter
4,8 mm

Kl. vpe: 3 m

m

Beschrijving

Draadgoot met aangevormde verbinder in de zijhoogte 55 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Nadere informatie over de UL-klassificatie is opgenomen in de betreffende toelating.


Voor de draadgoot zijn geen extra verbinders nodig, deze wordt eenvoudig in elkaar gestoken. De maasgrootte is 50 x 100 mm (uitgezonderd GRM 55/50 = 20 x 100 mm).

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Underwriters Laboratories Inc., V.S.
  • Underwriters Laboratories Inc., V.S.
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • Functiebehoudklasse E30
  • Functiebehoudklasse E60
  • Functiebehoudklasse E90
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Technische gegevens

Afmetingen

Lengte3000 mm
Breedte300 mm
Hoogte55 mm
Maat B300 mm
Afm. H58 mm

Technische gegevens

Functiebehoudja
Uitvoering verbindergeïntegreerde verbinder
Verspanuitvoeringnee
Nuttige doorsnede129 cm²
Roestvast staal, gebeitstnee
Nuttige doorsnede12900 mm²
Geïntegreerd scheidingsschotzonder
Schroefloze verbinderja
ProfielvormU-vorm
Draaddiameter4,8 mm
Dimensie55x300x3000
Oppervlakthermisch verzinkt
MateriaalStaal
Kleurzink
BrandbeveiligingFunctiebehoud kabelspecifieke draagconstructie
Belastingstesttype conform IEC 61537Type II
Type verbinder kabeldraagsysteemKlikbevestiging

Belastingen

Steunafstand 1,0 m0,7 kN/m
Steunafstand 1,5 m0,5 kN/m
Steunafstand 2,0 m0,25 kN/m
Steunafstand 2,5 m0,2 kN/m
Belastingsdiagram draadgoot GR-Magic type GRM 55

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast

Steunafstand in m

Zijkantdoorbuiging in mm bij toegestane last in kN/m

Belastingschema bij testmethode

Belastingscurve met kabelgoot-/kabelladderbreedte in mm

Zijkantdoorbuigingscurve afhankelijk van de steunafstand

page.product.environmentalData.environmentalData

EPD-verifiedja
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
Unit base EPD1 running metre + mounting system
EPD GWP (outside of the system limits)18.83 kg CO₂e
EPD GWP (disposal phase)1.97 kg CO₂e
EPD GWP (manufacturing phase)81.32 kg CO₂e
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2
CO2-voetafdruk (GWP) van wieg tot poort4,0718 kg CO2e / 1 Meter

Toebehoren

Systeemtoebehoren
Montagetoebehoren
Type
DGRR 300 FT

Kl. vpe: 3 m

m

Art.nr. 6016723

Hoekverbinder FT
Type
GEV 36 FT

Kl. vpe: 20 Stuks

Stuks
