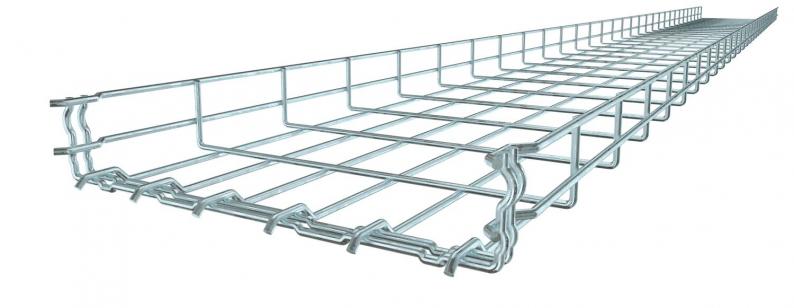

Draadgoot GR-Magic® 55 FT
Type GRM 55 50 FT
|Art.nr. 6001415
|EAN 4012195430940
Art.nr. / Type
Lengte
Breedte
Hoogte
Functiebehoud
Nuttige doorsnede
Draaddiameter
Kl. vpe: 3 m
3m
m
Beschrijving
Draadgoot met aangevormde verbinder in de zijhoogte 55 mm.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Nadere informatie over de UL-klassificatie is opgenomen in de betreffende toelating.
Magnetische afschermingsdemping zonder deksel 15 dB, met deksel 25 dB.
Nadere informatie over de UL-klassificatie is opgenomen in de betreffende toelating.
Voor de draadgoot zijn geen extra verbinders nodig, deze wordt eenvoudig in elkaar gestoken. De maasgrootte is 50 x 100 mm (uitgezonderd GRM 55/50 = 20 x 100 mm).
Technische gegevens
Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 50 mm |
| Hoogte | 55 mm |
| Maat B | 52 mm |
| Afm. H | 58 mm |
Technische gegevens
| Functiebehoud | ja |
|---|---|
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 16 cm² |
| Roestvast staal, gebeitst | nee |
| Nuttige doorsnede | 1600 mm² |
| Geïntegreerd scheidingsschot | zonder |
| Schroefloze verbinder | ja |
| Profielvorm | U-vorm |
| Draaddiameter | 3,9 mm |
| Dimensie | 55x50x3000 |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Brandbeveiliging | Functiebehoud kabelspecifieke draagconstructie |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | Klikbevestiging |
Belastingen
| Steunafstand 1,0 m | 0,35 kN/m |
|---|---|
| Steunafstand 1,5 m | 0,2 kN/m |
| Steunafstand 2,0 m | 0,1 kN/m |
| Steunafstand 2,5 m | 0,1 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
page.product.environmentalData.environmentalData
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 1,4752 kg CO2e / 1 Meter |
|---|
Toebehoren
Systeemtoebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (10)
Verklaringen (4)
Certificaten (6)
Handleidingen en help (3)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Functiebehoud
Nuttige doorsnede
Draaddiameter
Art.nr.
GRM 55 50 FT
3000
50
55
ja
16
3,9
6001415
GRM 55 100 FT
3000
100
55
ja
40
3,9
6001416
GRM 55 150 FT
3000
150
55
ja
63
3,9
6001418
GRM 55 200 FT
3000
200
55
ja
87
3,9
6001420
GRM 55 200 4.8FT
3000
200
55
ja
87
4,8
6001421
GRM 55 300 FT
3000
300
55
ja
129
4,8
6001424
GRM 55 400 FT
3000
400
55
ja
175
4,8
6001428
GRM 55 500 FT
3000
500
55
nee
220
4,8
6001432
GRM 55 600 FT
3000
600
55
nee
265
4,8
6001436
Breedte
Functiebehoud
Nuttige doorsnede
Draaddiameter
GRM 55 50 FT
Art.nr.
6001415
Lengte
3000
Breedte
50
Hoogte
55
Functiebehoud
ja
Nuttige doorsnede
16
Draaddiameter
3,9
GRM 55 100 FT
Art.nr.
6001416
Lengte
3000
Breedte
100
Hoogte
55
Functiebehoud
ja
Nuttige doorsnede
40
Draaddiameter
3,9
GRM 55 150 FT
Art.nr.
6001418
Lengte
3000
Breedte
150
Hoogte
55
Functiebehoud
ja
Nuttige doorsnede
63
Draaddiameter
3,9
GRM 55 200 FT
Art.nr.
6001420
Lengte
3000
Breedte
200
Hoogte
55
Functiebehoud
ja
Nuttige doorsnede
87
Draaddiameter
3,9
GRM 55 200 4.8FT
Art.nr.
6001421
Lengte
3000
Breedte
200
Hoogte
55
Functiebehoud
ja
Nuttige doorsnede
87
Draaddiameter
4,8
GRM 55 300 FT
Art.nr.
6001424
Lengte
3000
Breedte
300
Hoogte
55
Functiebehoud
ja
Nuttige doorsnede
129
Draaddiameter
4,8
GRM 55 400 FT
Art.nr.
6001428
Lengte
3000
Breedte
400
Hoogte
55
Functiebehoud
ja
Nuttige doorsnede
175
Draaddiameter
4,8
GRM 55 500 FT
Art.nr.
6001432
Lengte
3000
Breedte
500
Hoogte
55
Functiebehoud
nee
Nuttige doorsnede
220
Draaddiameter
4,8
GRM 55 600 FT
Art.nr.
6001436
Lengte
3000
Breedte
600
Hoogte
55
Functiebehoud
nee
Nuttige doorsnede
265
Draaddiameter
4,8
