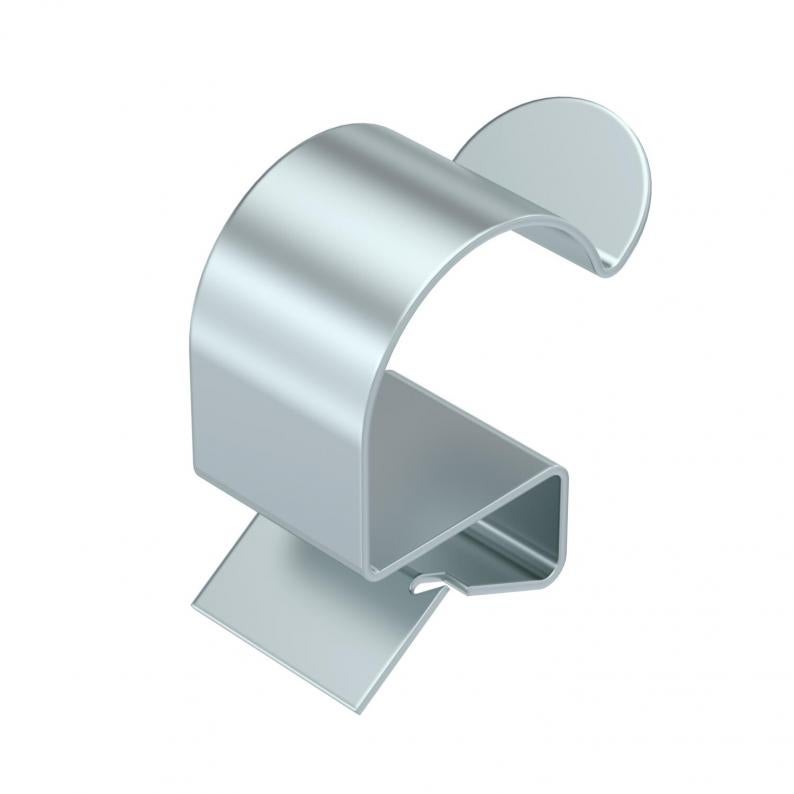

Draagklem voor kabel
Type SCC 4-7,5 D24
|Art.nr. 1488501
|EAN 4012197383190
Art.nr. / Type
Lengte
Breedte
Hoogte
Buis-/kabeldiameter min.
Buis-/kabeldiameter max.
Flensdikte F min.
Flensdikte F max.
Kl. vpe: 100 Stuks
100Stuks
Stuks
Beschrijving
Draagklem voor monteren van kabels. Open kabelhouder zijkant Bevestiging op stalen dragers door opslaan.
Technische gegevens
Afmetingen
| Lengte | 28 mm |
|---|---|
| Breedte | 14 mm |
| Hoogte | 29 mm |
| Dimension W | 14 mm |
Technische gegevens
| Scharnierend | nee |
|---|---|
| Scharnier instelbaar | nee |
| Buis-/kabeldiameter min. | 19 mm |
| Buis-/kabeldiameter max. | 24 mm |
| Type bevestiging | Klemmenstrook |
| Aansluittype/-component | Buis/kabel |
| Flensdikte F min. | 4 mm |
| Flensdikte F max. | 7,5 mm |
| Dimensie | 4-7,5mm |
| Oppervlak | Zinklamel |
| Materiaal | Staal |
| Kleur | zink |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (4)
Handleidingen en help (1)
Productfoto's (2)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Buis-/kabeldiameter min.
Buis-/kabeldiameter max.
Flensdikte F min.
Flensdikte F max.
Art.nr.
SCC 1-4 D5,5
15
14
14
4
5
1
4
1488451
SCC 1-4 D7
17
14
15
6
7
1
4
1488453
SCC 1-4 D9
17
14
16
8
9
1
4
1488455
SCC 1-4 D11
19
14
17
10
11
1
4
1488457
SCC 1-4 D14
23
14
21
12
14
1
4
1488461
SCC 1-4 D18
25
14
22
15
18
1
4
1488465
SCC 1-4 D24
27
14
25
19
24
1
4
1488469
SCC 1-4 D30
33
14
33
25
30
1
4
1488473
SCC 4-7,5 D5,5
14
14
16
4
5
4
7,5
1488481
SCC 4-7,5 D7
18
14
18
6
7
4
7,5
1488483
SCC 4-7,5 D9
17
14
20
8
9
4
7,5
1488485
SCC 4-7,5 D11
19
14
21
10
11
4
7,5
1488487
SCC 4-7,5 D14
21
14
22
12
14
4
7,5
1488491
SCC 4-7,5 D18
24
14
27
15
18
4
7,5
1488495
SCC 4-7,5 D24
28
14
29
19
24
4
7,5
1488501
SCC 4-7,5 D30
33
14
33
25
30
4
7,5
1488505
SCC 7,5-12 D5,5
18
14
21
4
5
7,5
12
1488510
SCC 7,5-12 D7
19
14
18
6
7
7,5
12
1488511
SCC 7,5-12 D9
18
14
23
8
9
7,5
12
1488513
SCC 7,5-12 D11
19
14
24
10
11
7,5
12
1488515
SCC 7,5-12 D14
21
14
25
12
14
7,5
12
1488519
SCC 7,5-12 D18
24
14
28
15
18
7,5
12
1488523
SCC 7,5-12 D24
28
14
32
19
24
7,5
12
1488527
SCC 7,5-12 D30
34
14
37
25
30
7,5
12
1488531
Lengte
Hoogte
Buis-/kabeldiameter min.
Buis-/kabeldiameter max.
Flensdikte F min.
Flensdikte F max.
SCC 1-4 D5,5
Art.nr.
1488451
Lengte
15
Breedte
14
Hoogte
14
Buis-/kabeldiameter min.
4
Buis-/kabeldiameter max.
5
Flensdikte F min.
1
Flensdikte F max.
4
SCC 1-4 D7
Art.nr.
1488453
Lengte
17
Breedte
14
Hoogte
15
Buis-/kabeldiameter min.
6
Buis-/kabeldiameter max.
7
Flensdikte F min.
1
Flensdikte F max.
4
SCC 1-4 D9
Art.nr.
1488455
Lengte
17
Breedte
14
Hoogte
16
Buis-/kabeldiameter min.
8
Buis-/kabeldiameter max.
9
Flensdikte F min.
1
Flensdikte F max.
4
SCC 1-4 D11
Art.nr.
1488457
Lengte
19
Breedte
14
Hoogte
17
Buis-/kabeldiameter min.
10
Buis-/kabeldiameter max.
11
Flensdikte F min.
1
Flensdikte F max.
4
SCC 1-4 D14
Art.nr.
1488461
Lengte
23
Breedte
14
Hoogte
21
Buis-/kabeldiameter min.
12
Buis-/kabeldiameter max.
14
Flensdikte F min.
1
Flensdikte F max.
4
SCC 1-4 D18
Art.nr.
1488465
Lengte
25
Breedte
14
Hoogte
22
Buis-/kabeldiameter min.
15
Buis-/kabeldiameter max.
18
Flensdikte F min.
1
Flensdikte F max.
4
SCC 1-4 D24
Art.nr.
1488469
Lengte
27
Breedte
14
Hoogte
25
Buis-/kabeldiameter min.
19
Buis-/kabeldiameter max.
24
Flensdikte F min.
1
Flensdikte F max.
4
SCC 1-4 D30
Art.nr.
1488473
Lengte
33
Breedte
14
Hoogte
33
Buis-/kabeldiameter min.
25
Buis-/kabeldiameter max.
30
Flensdikte F min.
1
Flensdikte F max.
4
SCC 4-7,5 D5,5
Art.nr.
1488481
Lengte
14
Breedte
14
Hoogte
16
Buis-/kabeldiameter min.
4
Buis-/kabeldiameter max.
5
Flensdikte F min.
4
Flensdikte F max.
7,5
SCC 4-7,5 D7
Art.nr.
1488483
Lengte
18
Breedte
14
Hoogte
18
Buis-/kabeldiameter min.
6
Buis-/kabeldiameter max.
7
Flensdikte F min.
4
Flensdikte F max.
7,5
SCC 4-7,5 D9
Art.nr.
1488485
Lengte
17
Breedte
14
Hoogte
20
Buis-/kabeldiameter min.
8
Buis-/kabeldiameter max.
9
Flensdikte F min.
4
Flensdikte F max.
7,5
SCC 4-7,5 D11
Art.nr.
1488487
Lengte
19
Breedte
14
Hoogte
21
Buis-/kabeldiameter min.
10
Buis-/kabeldiameter max.
11
Flensdikte F min.
4
Flensdikte F max.
7,5
SCC 4-7,5 D14
Art.nr.
1488491
Lengte
21
Breedte
14
Hoogte
22
Buis-/kabeldiameter min.
12
Buis-/kabeldiameter max.
14
Flensdikte F min.
4
Flensdikte F max.
7,5
SCC 4-7,5 D18
Art.nr.
1488495
Lengte
24
Breedte
14
Hoogte
27
Buis-/kabeldiameter min.
15
Buis-/kabeldiameter max.
18
Flensdikte F min.
4
Flensdikte F max.
7,5
SCC 4-7,5 D24
Art.nr.
1488501
Lengte
28
Breedte
14
Hoogte
29
Buis-/kabeldiameter min.
19
Buis-/kabeldiameter max.
24
Flensdikte F min.
4
Flensdikte F max.
7,5
SCC 4-7,5 D30
Art.nr.
1488505
Lengte
33
Breedte
14
Hoogte
33
Buis-/kabeldiameter min.
25
Buis-/kabeldiameter max.
30
Flensdikte F min.
4
Flensdikte F max.
7,5
SCC 7,5-12 D5,5
Art.nr.
1488510
Lengte
18
Breedte
14
Hoogte
21
Buis-/kabeldiameter min.
4
Buis-/kabeldiameter max.
5
Flensdikte F min.
7,5
Flensdikte F max.
12
SCC 7,5-12 D7
Art.nr.
1488511
Lengte
19
Breedte
14
Hoogte
18
Buis-/kabeldiameter min.
6
Buis-/kabeldiameter max.
7
Flensdikte F min.
7,5
Flensdikte F max.
12
SCC 7,5-12 D9
Art.nr.
1488513
Lengte
18
Breedte
14
Hoogte
23
Buis-/kabeldiameter min.
8
Buis-/kabeldiameter max.
9
Flensdikte F min.
7,5
Flensdikte F max.
12
SCC 7,5-12 D11
Art.nr.
1488515
Lengte
19
Breedte
14
Hoogte
24
Buis-/kabeldiameter min.
10
Buis-/kabeldiameter max.
11
Flensdikte F min.
7,5
Flensdikte F max.
12
SCC 7,5-12 D14
Art.nr.
1488519
Lengte
21
Breedte
14
Hoogte
25
Buis-/kabeldiameter min.
12
Buis-/kabeldiameter max.
14
Flensdikte F min.
7,5
Flensdikte F max.
12
SCC 7,5-12 D18
Art.nr.
1488523
Lengte
24
Breedte
14
Hoogte
28
Buis-/kabeldiameter min.
15
Buis-/kabeldiameter max.
18
Flensdikte F min.
7,5
Flensdikte F max.
12
SCC 7,5-12 D24
Art.nr.
1488527
Lengte
28
Breedte
14
Hoogte
32
Buis-/kabeldiameter min.
19
Buis-/kabeldiameter max.
24
Flensdikte F min.
7,5
Flensdikte F max.
12
SCC 7,5-12 D30
Art.nr.
1488531
Lengte
34
Breedte
14
Hoogte
37
Buis-/kabeldiameter min.
25
Buis-/kabeldiameter max.
30
Flensdikte F min.
7,5
Flensdikte F max.
12
