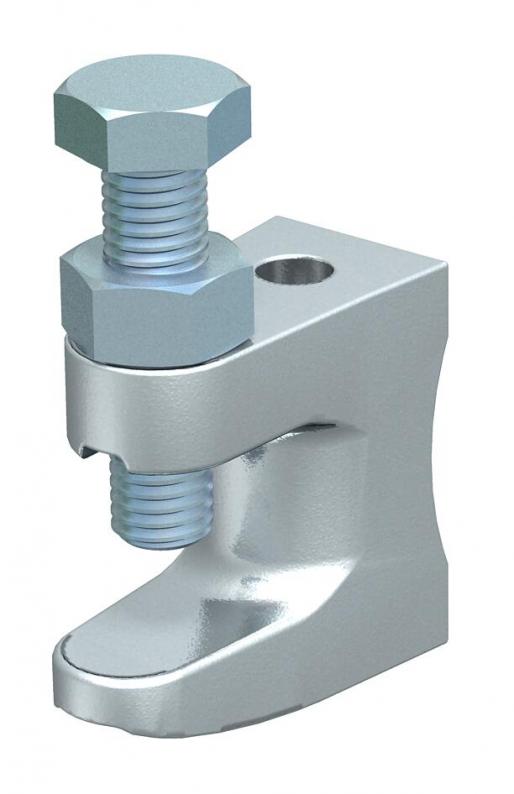

Draagschroefklem, met schroefdraad
Type FL3-G M12 TG
|Art.nr. 1488090
|EAN 4012195151159
Art.nr. / Type
Lengte
Breedte
Hoogte
Breukbelasting
Flensdikte F min.
Flensdikte F max.
Kl. vpe: 25 Stuks
25Stuks
Stuks
Beschrijving
Met schroefdraad.
Max. aandraaimoment: 21 Nm
Max. aandraaimoment: 21 Nm
Technische gegevens

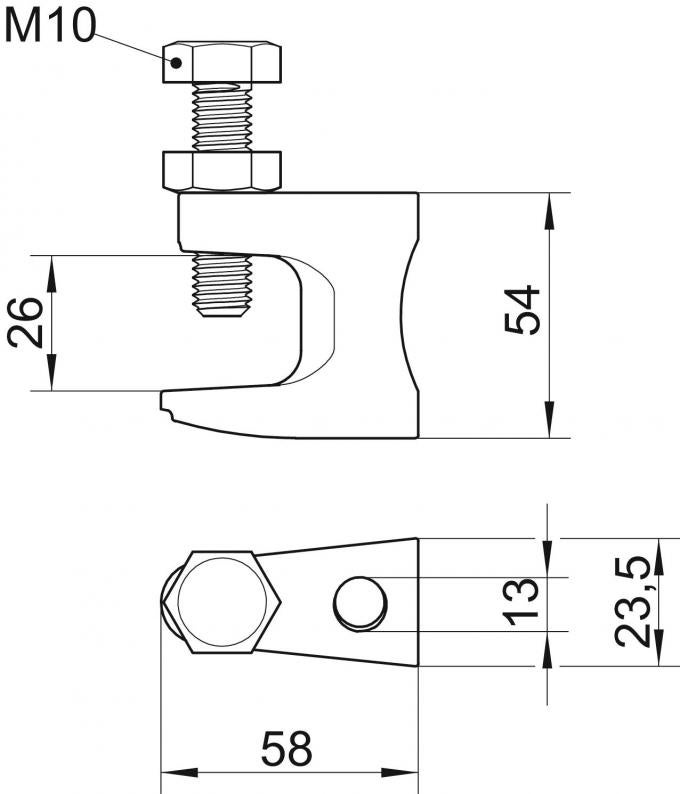

Afmetingen
| Lengte | 58 mm |
|---|---|
| Breedte | 23,5 mm |
| Hoogte | 54 mm |
| Maat L | 58 mm |
| Maat B | 23,5 mm |
| Afm. H | 54 mm |
| Maat F | 26 mm |
| Afmeting G (mm) | M10 |
Technische gegevens
| Schroefdraad metrisch | 12 |
|---|---|
| Scharnierend | nee |
| Scharnier instelbaar | nee |
| Breukbelasting | 3,5 kN |
| Geschikt voor draadstang metrisch | 12 |
| max. Aandraaimoment | 21 Nm |
| Type bevestiging | Schroeven |
| Aansluittype/-component | Schroefdraad |
| Flensdikte F min. | 0 mm |
| Flensdikte F max. | 26 mm |
| Dimensie | 0-26mm |
| Materiaal | Smeedbaar gietijzer |
Downloads
0 geselecteerd
Specificatieblad (1)
Verklaringen (5)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Breukbelasting
Flensdikte F min.
Flensdikte F max.
Art.nr.
FL1-G M8 TG
38
19
35
1,2
0
18
1488074
FL2-G M10 TG
44
21
42
2,5
0
20
1488082
FL3-G M12 TG
58
23,5
54
3,5
0
26
1488090
Lengte
Breedte
Hoogte
Breukbelasting
Flensdikte F max.
FL1-G M8 TG
Art.nr.
1488074
Lengte
38
Breedte
19
Hoogte
35
Breukbelasting
1,2
Flensdikte F min.
0
Flensdikte F max.
18
FL2-G M10 TG
Art.nr.
1488082
Lengte
44
Breedte
21
Hoogte
42
Breukbelasting
2,5
Flensdikte F min.
0
Flensdikte F max.
20
FL3-G M12 TG
Art.nr.
1488090
Lengte
58
Breedte
23,5
Hoogte
54
Breukbelasting
3,5
Flensdikte F min.
0
Flensdikte F max.
26
