G-draadgoot Magic® 125 A4
Type G-GRM 125 75 A4
|Art.nr. 6005571
|EAN 4012195771647
Art.nr. / Type
6005571 / G-GRM 125 75 A4
Lengte
3000 mm
Breedte
75 mm
Hoogte
125 mm
Functiebehoud
nee
Nuttige doorsnede
61 cm²
Draaddiameter
3,9 mm
Kl. vpe: 3 m
3m
m
Beschrijving

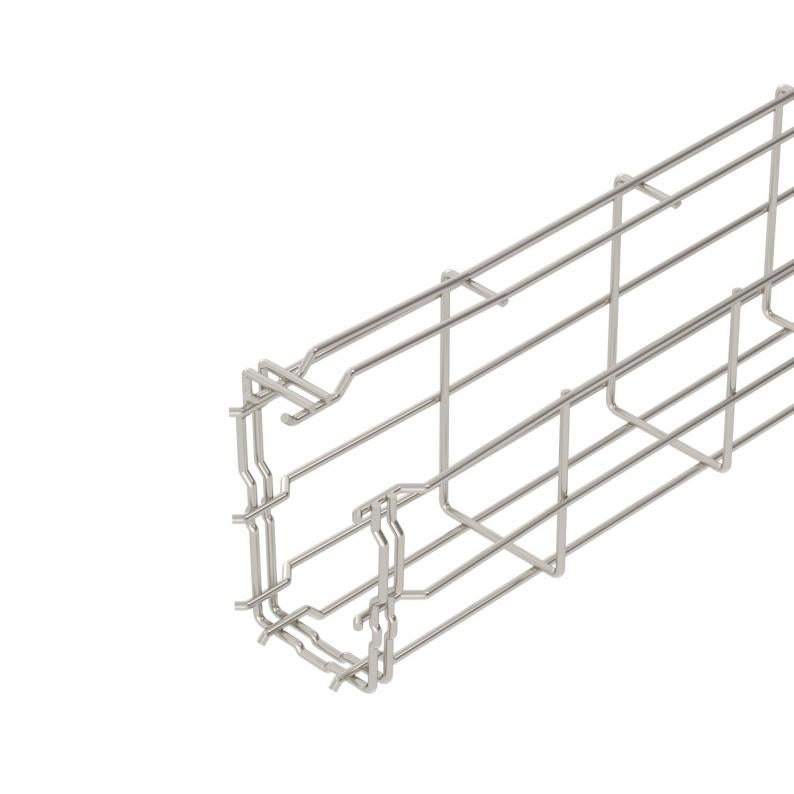

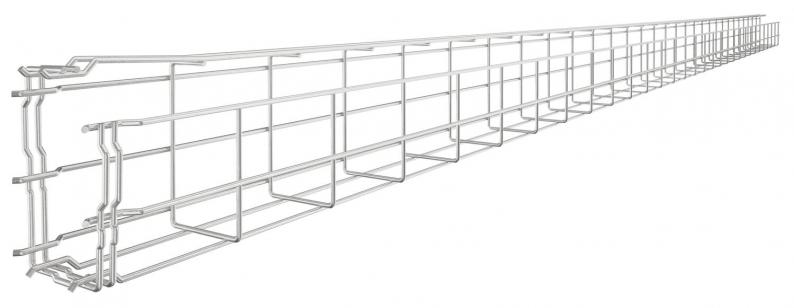

Draadgoot in G-vorm uit gepuntlaste staaldraden, in verschillende hoogtes en breedtes.
Directe wand- en plafondmontage mogelijk. Belastingsspecificaties betreffende de verschillende installatietypen zijn op aanvraag leverbaar.
Magnetische afschermingsdemping 15 dB.
Directe wand- en plafondmontage mogelijk. Belastingsspecificaties betreffende de verschillende installatietypen zijn op aanvraag leverbaar.
Magnetische afschermingsdemping 15 dB.
Technische gegevens

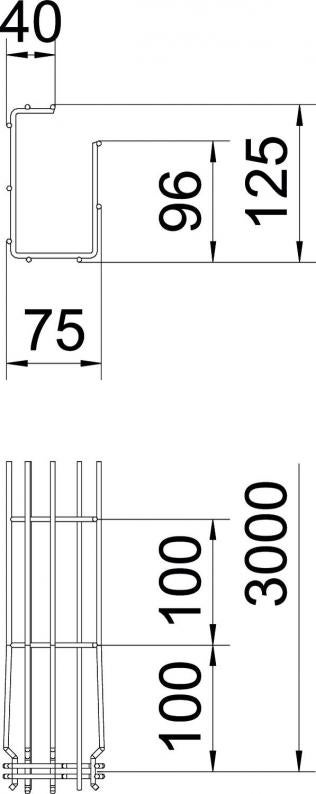

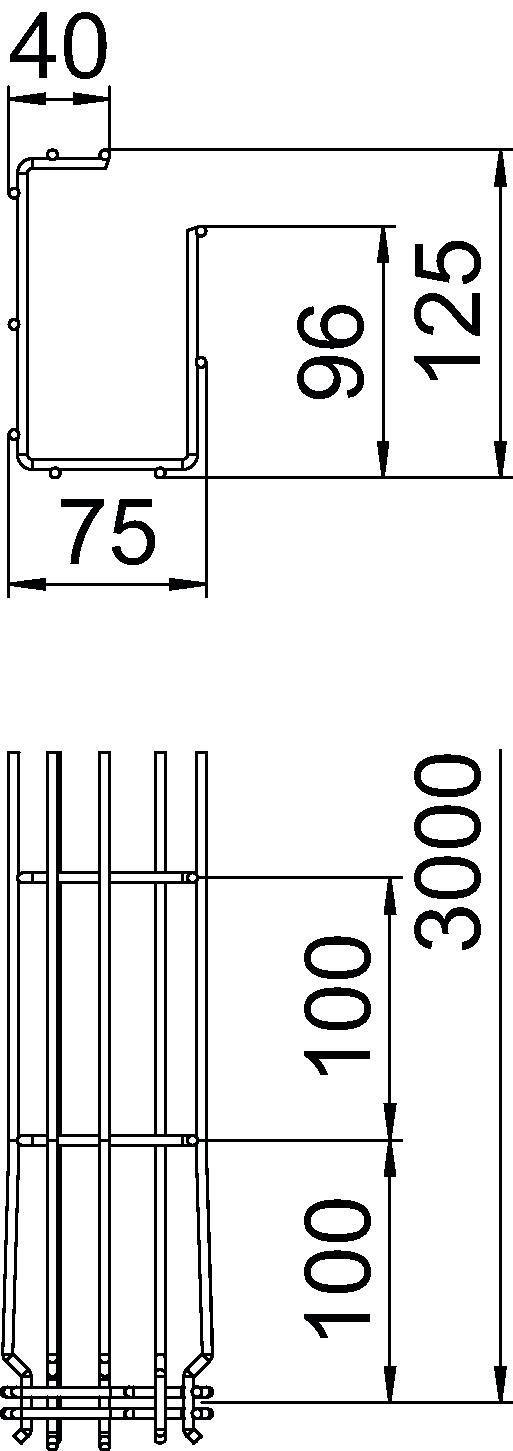

Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 75 mm |
| Hoogte | 125 mm |
| Maat A | 96 mm |
| Maat B | 75 mm |
| Afm. H | 125 mm |
| Maat C | 38 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 61 cm² |
| Roestvast staal, gebeitst | ja |
| Nuttige doorsnede | 6100 mm² |
| Geïntegreerd scheidingsschot | zonder |
| Schroefloze verbinder | ja |
| Profielvorm | G-vorm |
| Draaddiameter | 3,9 mm |
| Dimensie | 125x75x3000 |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4401 |
| Kleur | roestvrij staal |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | Klikbevestiging |
Belastingen
| Steunafstand 1,0 m | 0,6 kN/m |
|---|---|
| Steunafstand 1,5 m | 0,35 kN/m |
| Steunafstand 2,0 m | 0,3 kN/m |
| Steunafstand 2,5 m | 0,25 kN/m |
page.product.environmentalData.environmentalData
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 5,4561 kg CO2e / 1 Meter |
|---|
