G-draadgoot Magic® 150 FT
Type G-GRM 150 100 FT
|Art.nr. 6005529
|EAN 4012195686422
Art.nr. / Type
6005529 / G-GRM 150 100 FT
Lengte
3000 mm
Breedte
100 mm
Hoogte
150 mm
Functiebehoud
ja
Nuttige doorsnede
107 cm²
Draaddiameter
3,9 mm
Kl. vpe: 3 m
3m
m
Beschrijving

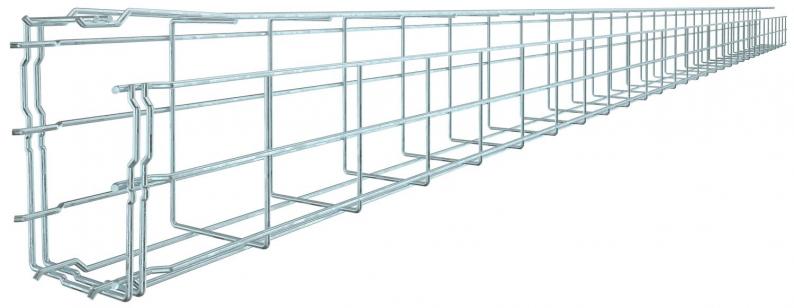

Draadgoot in G-vorm uit gepuntlaste staaldraden, in verschillende hoogtes en breedtes.
Directe wand- en plafondmontage mogelijk. Belastingsspecificaties betreffende de verschillende installatietypen zijn op aanvraag leverbaar.
Magnetische afschermingsdemping 15 dB.
Directe wand- en plafondmontage mogelijk. Belastingsspecificaties betreffende de verschillende installatietypen zijn op aanvraag leverbaar.
Magnetische afschermingsdemping 15 dB.
Technische gegevens

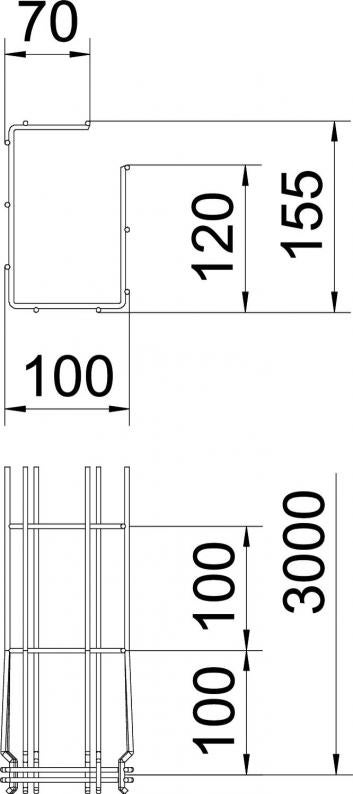

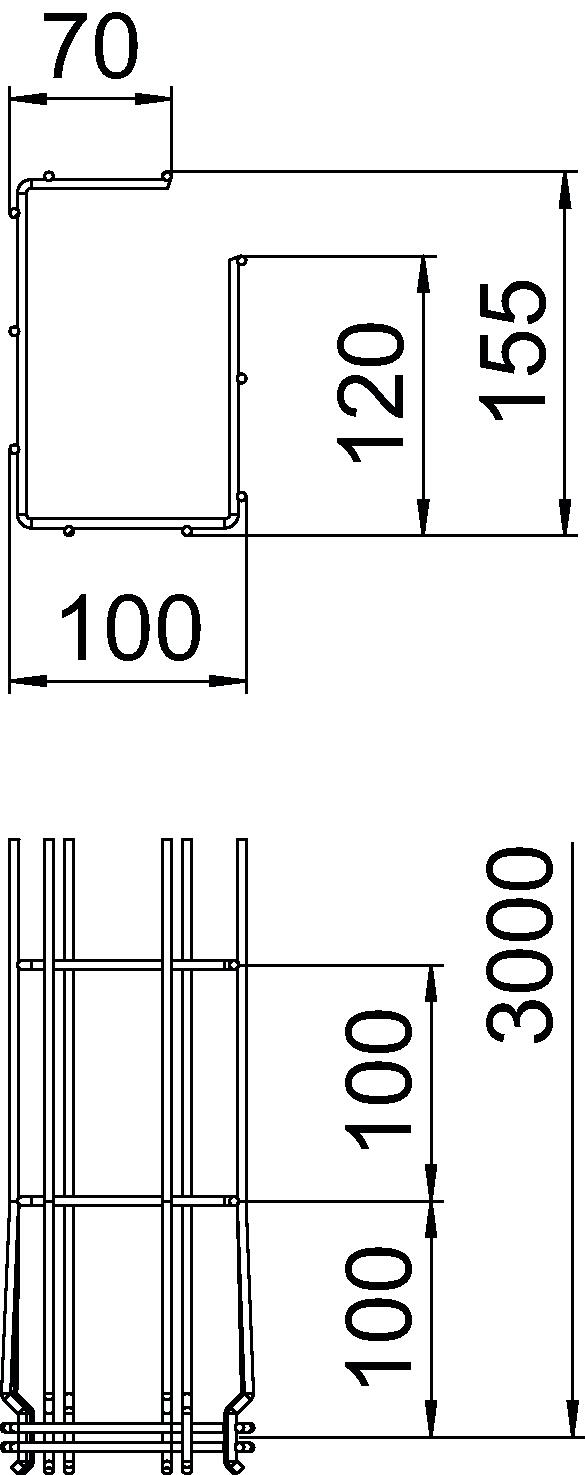

Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 100 mm |
| Hoogte | 150 mm |
| Maat A | 120 mm |
| Maat B | 100 mm |
| Afm. H | 155 mm |
| Maat C | 68 mm |
Technische gegevens
| Functiebehoud | ja |
|---|---|
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 107 cm² |
| Roestvast staal, gebeitst | nee |
| Nuttige doorsnede | 10700 mm² |
| Geïntegreerd scheidingsschot | zonder |
| Schroefloze verbinder | ja |
| Profielvorm | G-vorm |
| Draaddiameter | 3,9 mm |
| Dimensie | 150x100x3000 |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | Klikbevestiging |
Belastingen
| Steunafstand 1,0 m | 0,6 kN/m |
|---|---|
| Steunafstand 1,5 m | 0,5 kN/m |
| Steunafstand 2,0 m | 0,35 kN/m |
| Steunafstand 2,5 m | 0,3 kN/m |
Milieugegevens
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 2,7376 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 2,7376 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metres |
| Declared Unit Quantity (LCA) | 1 |
Toebehoren
Montagetoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (4)
Verklaringen (4)
Certificaten (1)
Handleidingen en help (3)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Functiebehoud
Nuttige doorsnede
Draaddiameter
Art.nr.
G-GRM 150 100 FT
3000
100
150
ja
107
3,9
6005529
