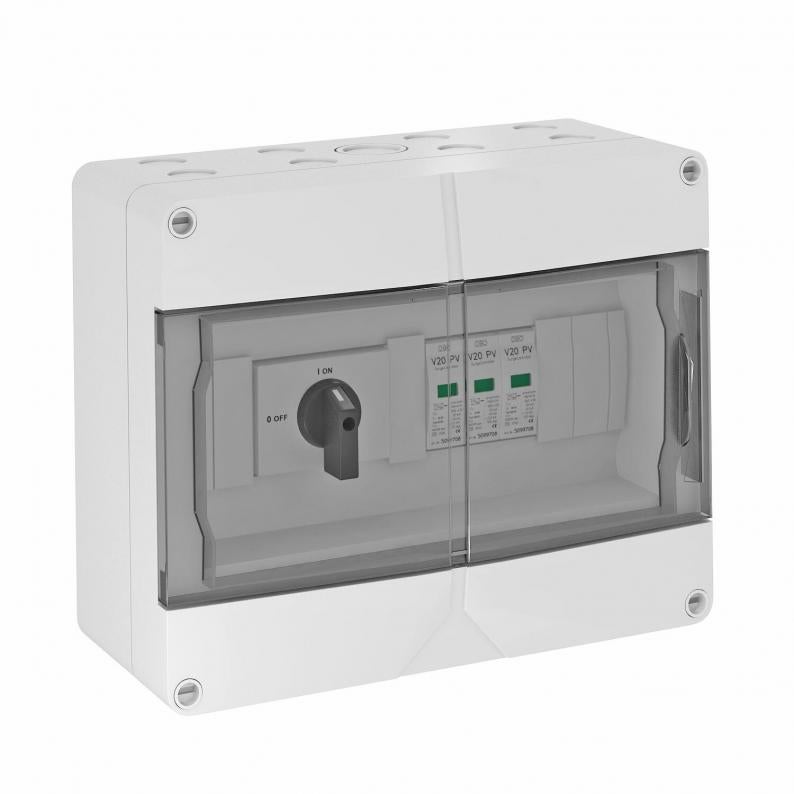

Generatoraansluitdoos type 2 tot 1000 V DC met scheidingsschakelaar (32 A) voor 1 x 1 string
Type VG-C DC-TS1000
|Art.nr. 5088660
|EAN 4012195981183
Art.nr. / Type
5088660 / VG-C DC-TS1000
Beschermingsgraad
IP65
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Systeemoplossing met scheidingsschakelaar voor fotovoltaische omvormer met 1 MPP-tracker
• Varistor-afleider, insteekbaar met scheidingsinrichting en storingsbestendige Y-schakeling conform EN 50539-12
• Lager DC-beveiligingsniveau: < 4,0 kV (Uoc max = 1000V DC met V20-C/0-500PV)
• Scheidingsschakelaar (1000 V, 32 A) voor veilige uitschakeling van de DC-circuitkabel
• Per beveiligingsapparaat is 1 klem tot 6 mm² al in de behuizing voorgeïnstalleerd, tot 30 A DC per klem
• Voorgemonteerd in polycarbonaat behuizing (IP65), UV-bestendig voor buitentoepassing inclusief set kabelwartels
Voor DC-beveiliging van de omvormer van fotovoltaische installaties.
Bij gevaar voor condenswatervorming door wind, ijs, temperatuur of zon moeten eventueel aanvullende maatregelen worden genomen!
• Varistor-afleider, insteekbaar met scheidingsinrichting en storingsbestendige Y-schakeling conform EN 50539-12
• Lager DC-beveiligingsniveau: < 4,0 kV (Uoc max = 1000V DC met V20-C/0-500PV)
• Scheidingsschakelaar (1000 V, 32 A) voor veilige uitschakeling van de DC-circuitkabel
• Per beveiligingsapparaat is 1 klem tot 6 mm² al in de behuizing voorgeïnstalleerd, tot 30 A DC per klem
• Voorgemonteerd in polycarbonaat behuizing (IP65), UV-bestendig voor buitentoepassing inclusief set kabelwartels
Voor DC-beveiliging van de omvormer van fotovoltaische installaties.
Bij gevaar voor condenswatervorming door wind, ijs, temperatuur of zon moeten eventueel aanvullende maatregelen worden genomen!
Technische gegevens
Technische gegevens
| Aantal ingangen | 1 |
|---|---|
| Netvorm | DC |
| Signalering op het apparaat | optisch |
| Beschermingsgraad | IP65 |
| Soort invoer | Schroefverbinding |
| Diepe | 122 mm |
| Afstandssignalisatie | nee |
| Maximale continuspanning DC | 1000 V |
| Nominale afleidstootstroom (8/20 μs) | 20 kA |
| Montagetype | voorgemonteerd in kast |
| Uitvoering | Type 2 en Benedikt LS32-SMA-A4 DC-isolator |
| Netvorm DC | ja |
| Netvorm IT | nee |
| Netvorm TN | nee |
| Netvorm TN-C | nee |
| Netvorm TN-C-S | nee |
| Netvorm TN-S | nee |
| Netvorm TT | nee |
| Netvorm overig | nee |
| Bedrijfstemperatuur min. | -40 °C |
| Bedrijfstemperatuur max. | 80 °C |
| SPD conform NEN-EN-IEC 61643-1 | klasse II |
| SPD volgens EN 61643-11 | Type 2 |
| LPZ | 1→2 |
| Maximale afleidstootstroom (8/20 μs) | 40 kA |
| Aanspreektijd | <25 ns |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 1000V DC |
| Kleur | lichtgrijs; RAL 7035 |
| Aantal leidinginvoeren | 16 |
| max. Ingangsspanning DC | 1000 V |
| String-zekering | zonder |
| Monitoring-functie | nee |
| max. ingangsstroom per string | 30 A |
| max. Uitgangsstroom | 30 A |
| Aantal string-ingangen | 1 |
| Voorzien van scheidingsschakelaar belasting | ja |
| Number of MPPTs | 1 |
| Entries per MPPT | 1 |
| Exits per MPPT | 1 |
Aansluitmogelijkheden
| Doorsnede geleider vast (een-/meeraderig) min. | 0,5 mm² |
|---|---|
| Doorsnede geleider vast (een-/meeraderig) max. | 6 mm² |
| Anschlussart Generatoranschlusskasten | Tension spring terminal |
page.product.environmentalData.environmentalData
| Packaging made completely from recycled cardboard. | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 2,644 kg CO2e / 1 Stuk |
|---|
