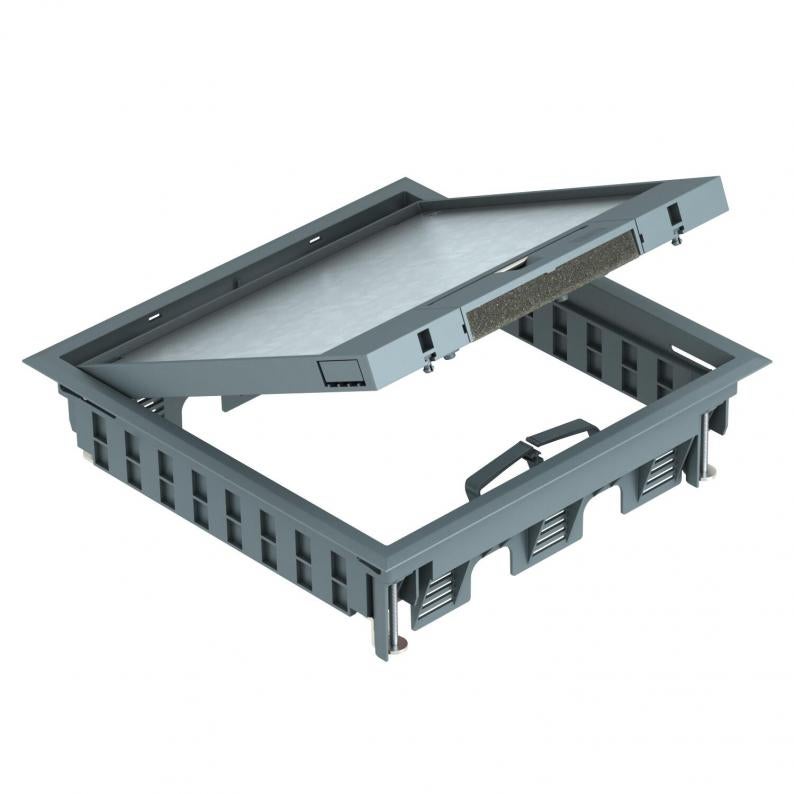

Inbouweenheid GES9-3B met greepbeugel
Type GES9-3B U 7011
|Art.nr. 7405077
|EAN 4012196460496
Art.nr. / Type
Dikte vloerbedekking
Kleur
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Inbouweenheid met greepklem voor maximaal 12 Module 45-apparaten in 3 universele dragers UT4, binnentoepassing in kanaalsystemen en systeemvloeren
Vloerbekledingsuitsparing in het klapdeksel vooraf ingesteld op 5 mm, eventueel ook verstelbaar tot 10 mm.
Inbouweenheid met greepbeugel, 3-compartimenten, voor de inbouw van de montagedrager MT9. Er kunnen 3 afdekplaten model APMT5 worden geïnstalleerd. Vloerbedekkingsuitsparing in klapdeksel vooringesteld op 5 mm, indien nodig kan dit ingesteld worden op 10 mm.
Vloerbekledingsuitsparing in het klapdeksel vooraf ingesteld op 5 mm, eventueel ook verstelbaar tot 10 mm.
Inbouweenheid met greepbeugel, 3-compartimenten, voor de inbouw van de montagedrager MT9. Er kunnen 3 afdekplaten model APMT5 worden geïnstalleerd. Vloerbedekkingsuitsparing in klapdeksel vooringesteld op 5 mm, indien nodig kan dit ingesteld worden op 10 mm.
Tot maximaal 9 installatie-apparaten toepasbaar met centraalplaat 50.
Technische gegevens

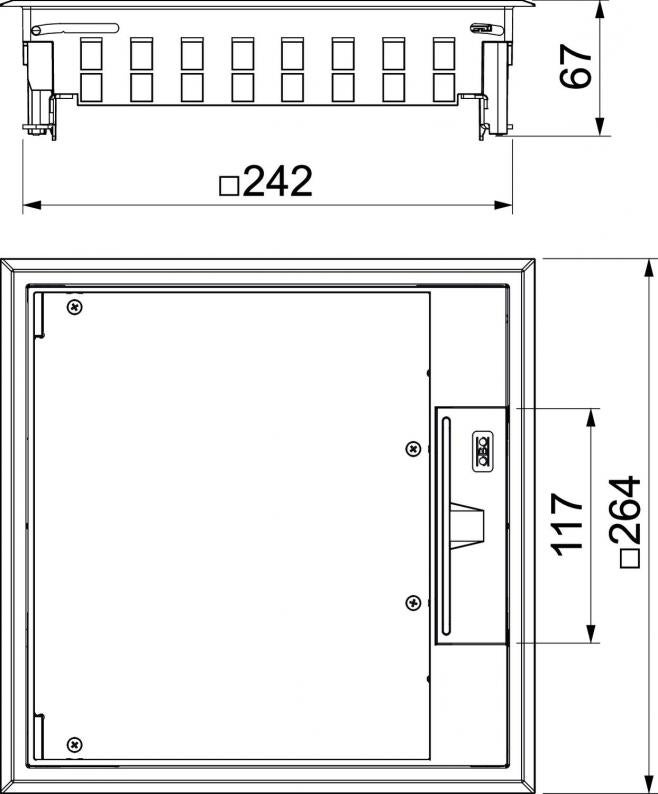

Afmetingen
| Lengte | 264 mm |
|---|---|
| Breedte | 264 mm |
| Hoogte | 67 mm |
| Afm. h | 73 mm |
Technische gegevens
| Vloerhoogte min. | 73 mm |
|---|---|
| Dikte vloerbedekking | 5 mm |
| Geschikt voor door afwerkvloer overdekt ondervloerkanaal | ja |
| Geschikt voor vlak gesloten ondervloerkanaal | nee |
| Aantal inbouwbare apparaten | 12 |
| Afdichtingsinbouwmogelijkheid | nee |
| Lengte inbouwmaat | 244 mm |
| Breedte inbouwmaat | 244 mm |
| Lengte buitenmaat | 264 mm |
| Breedte buitenmaat | 264 mm |
| Geschikt voor ondervloerkanaal | ja |
| Geschikt voor inbouw in holle vloer | ja |
| Geschikt voor inbouw in dubbele vloer | ja |
| Vloeronderhoud | Droog |
| Raamuitvoering | Frame voor tapijtrand |
| Aantal inbouwdozen | 3 |
| Geschikt voor nat onderhoud | nee |
| Inbouwdiepte | 73 mm |
| Met uitsparing vloerbekleding | ja |
| Beschermraam vloerbekleding | ja |
| Uitvoering leidinguitlaat | Draaibare snoeruitgang |
| Apparatuurdrager voor opname van inbouwdozen | ja |
| Beschermingsgraad IK-code | IK08 |
| Type inbouwsysteem | UT4 |
| Heavy-duty uitvoering | nee |
| Nominale maat voor inbouweenheden | 9 |
| Toelatingen | VDE |
| Beschermingsgraad (IP) in gebruikte situatie | IP20 |
| Beschermingsgraad (IP) in niet gebruikte situatie | IP40 |
| Verticale last, klein oppervlak | tot 3.000 N |
| Verticale last, groot oppervlak | tot 5.000 N |
| Uitvoering | vierkant |
| Openingsmechanisme | Handvat |
| Spanbereik D min. | 8 mm |
| Spanbereik D max. | 76 mm |
| Dimensie | 264x264x67 |
| Materiaal | Polyamide |
| Kleur | staalgrijs; RAL 7011 |
| Floor covering thickness max. | 10 mm |
page.product.environmentalData.environmentalData
| Packaging made completely from recycled cardboard. | ja |
|---|---|
| Packaging without plastic | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 6,2179 kg CO2e / 1 Stuk |
|---|
