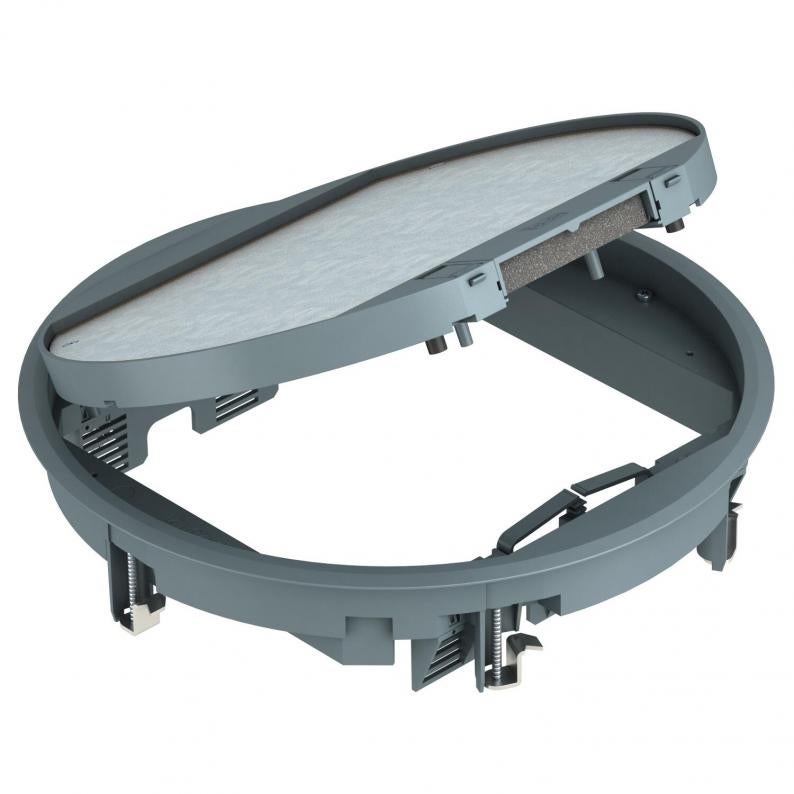

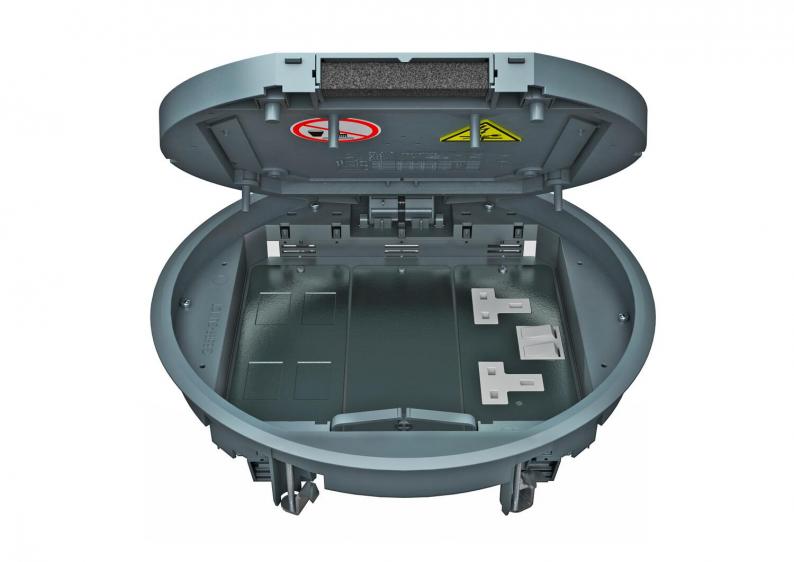

Inbouweenheid GESR9 met borgschuif
Type GESR9-2U12T 7011
|Art.nr. 7405465
|EAN 4012195840718
Art.nr. / Type
Dikte vloerbedekking
Kleur
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Apparatuurdoos met borgschuif voor maximaal 12 Module 45-apparaten in 3 universele dragers UT4, toepassing in kanaalsystemen en systeemvloeren in binnenopstelling.
Vloerbekledingsuitsparing in het klapdeksel 5 mm, indien nodig kan dit ingesteld worden op 3, 10 of 12 mm.
Inbouweenheid met borgschuif, 3 compartimenten, voor de inbouw van de montagedrager MT9. Er kunnen 3 afdekplaten model APMT5 worden geïnstalleerd.
Vloerbedekkingsuitsparing in het klapdeksel vooringesteld op 5 mm, indien nodig kan dit ingesteld worden op 3, 10 of 12 mm.
Vloerbekledingsuitsparing in het klapdeksel 5 mm, indien nodig kan dit ingesteld worden op 3, 10 of 12 mm.
Inbouweenheid met borgschuif, 3 compartimenten, voor de inbouw van de montagedrager MT9. Er kunnen 3 afdekplaten model APMT5 worden geïnstalleerd.
Vloerbedekkingsuitsparing in het klapdeksel vooringesteld op 5 mm, indien nodig kan dit ingesteld worden op 3, 10 of 12 mm.
Tot maximaal 9 installatie-apparaten toepasbaar met centraalplaat 50.
Technische gegevens
Technische gegevens
| Vloerhoogte min. | 72 mm |
|---|---|
| Dikte vloerbedekking | 5 mm |
| Geschikt voor door afwerkvloer overdekt ondervloerkanaal | ja |
| Geschikt voor vlak gesloten ondervloerkanaal | ja |
| Aantal inbouwbare apparaten | 12 |
| Afdichtingsinbouwmogelijkheid | nee |
| Inbouwdiameter | 304 |
| Geschikt voor ondervloerkanaal | ja |
| Geschikt voor inbouw in holle vloer | ja |
| Geschikt voor inbouw in dubbele vloer | ja |
| Vloeronderhoud | Droog |
| Raamuitvoering | Frame voor tapijtrand |
| Aantal inbouwdozen | 3 |
| Geschikt voor nat onderhoud | nee |
| Inbouwdiepte | 73 mm |
| Buitendiameter | 324 mm |
| Met uitsparing vloerbekleding | ja |
| Beschermraam vloerbekleding | ja |
| Uitvoering leidinguitlaat | Draaibare snoeruitgang |
| Apparatuurdrager voor opname van inbouwdozen | ja |
| Beschermingsgraad IK-code | IK08 |
| Type inbouwsysteem | UT4 |
| Heavy-duty uitvoering | nee |
| Nominale maat voor inbouweenheden | R9 |
| Toelatingen | VDE |
| Beschermingsgraad (IP) in gebruikte situatie | IP20 |
| Beschermingsgraad (IP) in niet gebruikte situatie | IP40 |
| Verticale last, klein oppervlak | tot 3.000 N |
| Verticale last, groot oppervlak | tot 5.000 N |
| Uitvoering | Rond |
| Openingsmechanisme | Vergrendelschuif |
| Spanbereik D min. | 8 mm |
| Spanbereik D max. | 75 mm |
| Dimensie | Ø324x68 |
| Materiaal | Polyamide |
| Kleur | staalgrijs; RAL 7011 |
| Floor covering thickness max. | 12 mm |
Milieugegevens
| Packaging made completely from recycled cardboard. | ja |
|---|---|
| Packaging without plastic | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 8,1783 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 8,1783 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
UT4 45 4
7408727
Kl. vpe: 1 Stuks
1Stuks
Stuks
Art.nr. 7407840
Montagedrager voor data-outlets, systeemlengte 208 mmType
MTU 3
Kl. vpe: 1 Stuks
1Stuks
Stuks
Type
UT4 45 4
Kl. vpe: 1 Stuks
1Stuks
Stuks
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (3)
Certificaten (1)
Handleidingen en help (1)
Productfoto's (4)
Downloads van 3D-specificaties (2)
Uitvoeringen
Type
Dikte vloerbedekking
Nominale maat voor inbouweenheden
Kleur
Art.nr.
GESR9-2U12T 7011
5
R9
staalgrijs; RAL 7011
7405465
GESR9-2U12T 9011
5
R9
grafietzwart, RAL 9011
7405466
Kleur
GESR9-2U12T 7011
Art.nr.
7405465
Dikte vloerbedekking
5
Nominale maat voor inbouweenheden
R9
Kleur
staalgrijs; RAL 7011
GESR9-2U12T 9011
Art.nr.
7405466
Dikte vloerbedekking
5
Nominale maat voor inbouweenheden
R9
Kleur
grafietzwart, RAL 9011
