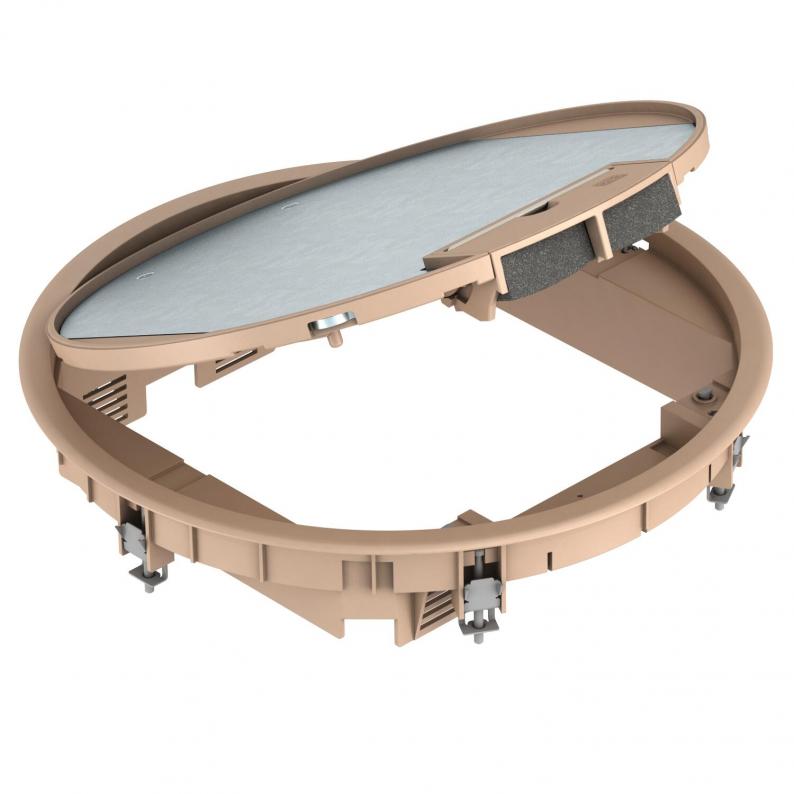

Inbouweenheid GESR9 met greepbeugel
Type GESR9 U 1019
|Art.nr. 7405536
|EAN 4012195104216
Art.nr. / Type
Dikte vloerbedekking
Kleur
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Apparatuurdoos met greepbeugel voor maximaal 12 Module 45-apparaten in 3 universele dragers UT4, toepassing in kanaalsystemen en systeemvloeren in binnenopstelling.
Tot maximaal 9 installatie-apparaten toepasbaar met centraalplaat 50.
Technische gegevens
Afmetingen
| Lengte | 324 mm |
|---|---|
| Breedte | 324 mm |
| Hoogte | 62 mm |
Technische gegevens
| Vloerhoogte min. | 73 mm |
|---|---|
| Dikte vloerbedekking | 5 mm |
| Geschikt voor door afwerkvloer overdekt ondervloerkanaal | ja |
| Geschikt voor vlak gesloten ondervloerkanaal | nee |
| Aantal inbouwbare apparaten | 12 |
| Inbouwdiameter | 305 |
| Geschikt voor ondervloerkanaal | ja |
| Geschikt voor inbouw in holle vloer | ja |
| Geschikt voor inbouw in dubbele vloer | ja |
| Vloeronderhoud | Droog |
| Aantal inbouwdozen | 3 |
| Geschikt voor nat onderhoud | nee |
| Inbouwdiepte | 73 mm |
| Buitendiameter | 324 mm |
| Met uitsparing vloerbekleding | ja |
| Beschermraam vloerbekleding | ja |
| Uitvoering leidinguitlaat | Draaibare snoeruitgang |
| Apparatuurdrager voor opname van inbouwdozen | ja |
| Beschermingsgraad IK-code | IK08 |
| Type inbouwsysteem | MT4 / GB3 |
| Heavy-duty uitvoering | nee |
| Nominale maat voor inbouweenheden | R9 |
| Toelatingen | VDE |
| Beschermingsgraad (IP) in gebruikte situatie | IP20 |
| Beschermingsgraad (IP) in niet gebruikte situatie | IP40 |
| Verticale last, klein oppervlak | tot 3.000 N |
| Verticale last, groot oppervlak | tot 5.000 N |
| Uitvoering | Rond |
| Openingsmechanisme | Handvat |
| Spanbereik D min. | 9 mm |
| Spanbereik D max. | 30 mm |
| Dimensie | Ø324x61 |
| Materiaal | Polyamide |
| Kleur | grijsbeige; RAL 1019 |
page.product.environmentalData.environmentalData
| Packaging made completely from recycled cardboard. | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 6,8059 kg CO2e / 1 Stuk |
|---|
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
UT4 45 4
7408727
Kl. vpe: 1 Stuks
1Stuks
Stuks
Art.nr. 7407840
Montagedrager voor data-outlets, systeemlengte 208 mmType
MTU 3
Kl. vpe: 1 Stuks
1Stuks
Stuks
Type
UT4 45 4
Kl. vpe: 1 Stuks
1Stuks
Stuks
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (1)
Verklaringen (3)
Certificaten (1)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Dikte vloerbedekking
Nominale maat voor inbouweenheden
Kleur
Art.nr.
GESR9 U 7011
5
R9
staalgrijs; RAL 7011
7405528
GESR9 U 9011
5
R9
grafietzwart, RAL 9011
7405532
GESR9 U 1019
5
R9
grijsbeige; RAL 1019
7405536
Kleur
GESR9 U 7011
Art.nr.
7405528
Dikte vloerbedekking
5
Nominale maat voor inbouweenheden
R9
Kleur
staalgrijs; RAL 7011
GESR9 U 9011
Art.nr.
7405532
Dikte vloerbedekking
5
Nominale maat voor inbouweenheden
R9
Kleur
grafietzwart, RAL 9011
GESR9 U 1019
Art.nr.
7405536
Dikte vloerbedekking
5
Nominale maat voor inbouweenheden
R9
Kleur
grijsbeige; RAL 1019
