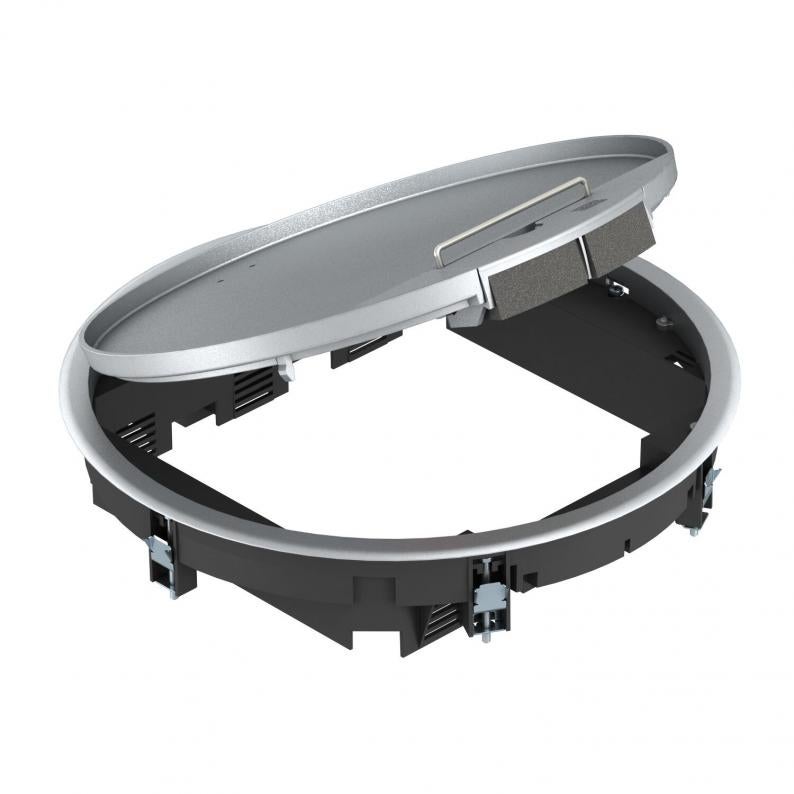

Inbouweenheid GWSRA9/10 met greepbeugel
Type GESRA9 10U
|Art.nr. 7405580
|EAN 4012195104445
Art.nr. / Type
7405580 / GESRA9 10U
Dikte vloerbedekking
10 mm
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Apparatuurdoos met greepbeugel voor maximaal 12 Module 45-apparaten in 3 universele dragers UT4, toepassing in kanaalsystemen en systeemvloeren in binnenopstelling.
Inbouweenheid met greepbeugel, 3-compartimenten, voor de inbouw van de montagedrager MT9. Er kunnen 3 afdekplaten model APMT5 worden geïnstalleerd.
Inbouweenheid met greepbeugel, 3-compartimenten, voor de inbouw van de montagedrager MT9. Er kunnen 3 afdekplaten model APMT5 worden geïnstalleerd.
Tot maximaal 9 installatie-apparaten toepasbaar met centraalplaat 50.
Technische gegevens
Technische gegevens
| Vloerhoogte min. | 78 mm |
|---|---|
| Dikte vloerbedekking | 10 mm |
| Geschikt voor door afwerkvloer overdekt ondervloerkanaal | ja |
| Aantal inbouwbare apparaten | 12 |
| Afdichtingsinbouwmogelijkheid | nee |
| Inbouwdiameter | 305 |
| Geschikt voor ondervloerkanaal | ja |
| Geschikt voor inbouw in holle vloer | ja |
| Geschikt voor inbouw in dubbele vloer | ja |
| Vloeronderhoud | Droog |
| Aantal inbouwdozen | 3 |
| Geschikt voor nat onderhoud | nee |
| Inbouwdiepte | 78 mm |
| Buitendiameter | 323 mm |
| Met uitsparing vloerbekleding | ja |
| Beschermraam vloerbekleding | ja |
| Apparatuurdrager voor opname van inbouwdozen | ja |
| Beschermingsgraad IK-code | IK10 |
| Type inbouwsysteem | UT4 |
| Heavy-duty uitvoering | nee |
| Nominale maat voor inbouweenheden | R9 |
| Toelatingen | VDE |
| Beschermingsgraad (IP) in gebruikte situatie | IP20 |
| Beschermingsgraad (IP) in niet gebruikte situatie | IP40 |
| Verticale last, klein oppervlak | tot 3.000 N |
| Verticale last, groot oppervlak | tot 5.000 N |
| Uitvoering | Rond |
| Openingsmechanisme | Handvat |
| Spanbereik D min. | 3 mm |
| Spanbereik D max. | 33 mm |
| Dimensie | Ø323x70 |
| Materiaal | Spuitgietaluminium |
page.product.environmentalData.environmentalData
| Packaging made completely from recycled cardboard. | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 18,3614 kg CO2e / 1 Stuk |
|---|
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
UT3 45 3
7408723
Kl. vpe: 1 Stuks
1Stuks
Stuks
UT4 45 4
7408727
Kl. vpe: 1 Stuks
1Stuks
Stuks
Art.nr. 7407836
Montagedrager voor data-outlets, systeemlengte 165 mmType
MTU 2
Kl. vpe: 1 Stuks
1Stuks
Stuks
Art.nr. 7407840
Montagedrager voor data-outlets, systeemlengte 208 mmType
MTU 3
Kl. vpe: 1 Stuks
1Stuks
Stuks
