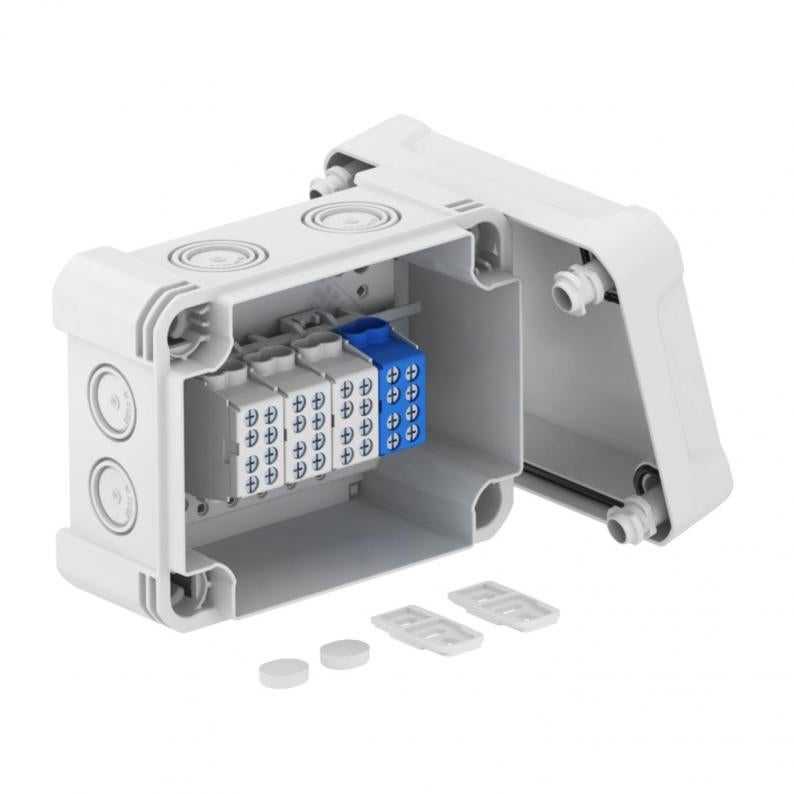

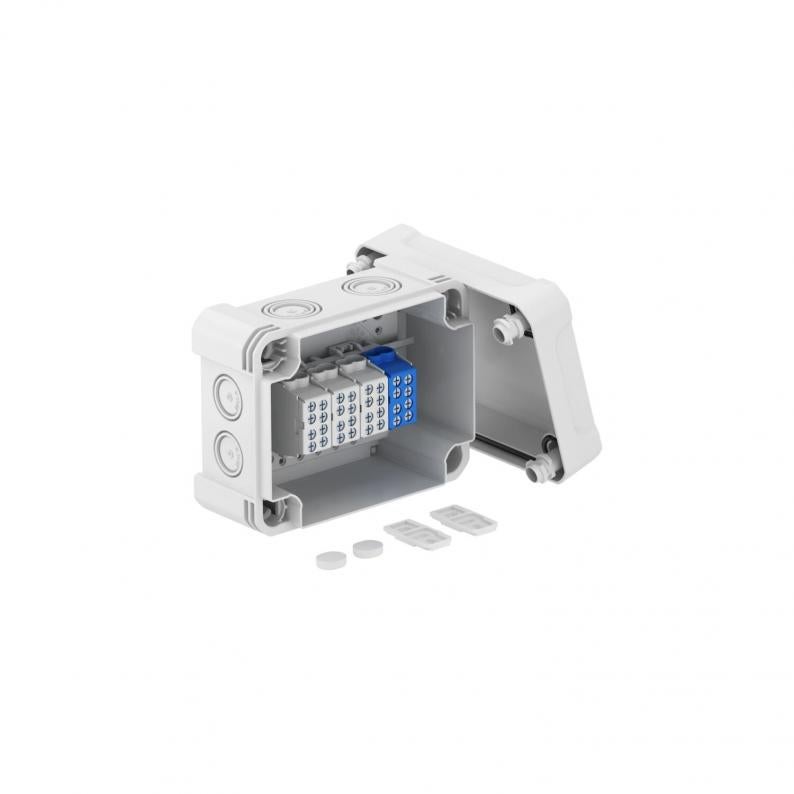

Kabeldoos X06 met hoofleidingaftakklem

Kabeldoos X06 met hoofleidingaftakklem

Type X06 H25 GP4 LGR
|
Art.nr. 2005304
|
EAN 4012196585847
Alle uitvoeringen weergeven
Art.nr. / Type
2005304 / X06 H25 GP4 LGR
Binnenafmetingen
137x105x68 mm
Aantal invoeren
8
Beschermingsgraad
IP67
Kleur
lichtgrijs; RAL 7035

Kl. vpe: 1 Stuks

Stuks

Beschrijving

Kabeldozen met klem voor verbinden van kabels en leidingen in binnenopstelling en buitenopstelling. Rechthoekig model met doorbreekinvoeren. Geschikt voor de wand-/plafondmontage met de mogelijkheid tot buitenbevestiging, binnenbevestiging of montage via het hoekelement. Bijzonder slagvast met IK09. Deksel met snelsluiting, verzegelbaar. Gefabriceerd van halogeenvrij en UV-bestendig materiaal. Inclusief 4-polige hoofdleidingaftakklem, elk met 2 x 25 mm² + 2 x 16 mm² geleideraansluitingsdoorsneden per pool.
Kabeldozen conform NEN-EN-IEC 60670. Moeilijk ontvlambaar volgens NEN-EN-IEC 60695-2-11, testtemperatuur 650 °C. Slagvastheid IK09 conform NEN-EN 50102. Beschermingsgraad IP67 conform NEN-EN-IEC 60529.

Er wordt extra een 4-polige hoofdleidingsaftakklem met 2 x 25 mm² + 2 x 16 mm² geleideraansluitingsdoorsneden per pool meegeleverd.



  • ENEC Österreich
  • Österreichischer Verband für Elektrotechnik, Oostenrijk
  • Vlambestendig 650° C
  • UV-BESTENDIG
  • Halogeenvrij; zonder chloor, fluor en broom
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Beschermingsgraad IP 67
  • IK code 09
  • Invoer M20
  • Invoer M25
  • Invoer M32
  • Nominale doorsnede 25 mm²
  • 8 kabelinvoeren
  • CO₂-voetafdruk (PCF)
  • Verpakking zonder kunststof
  • Verpakking volledig van gerecycled karton

Technische gegevens

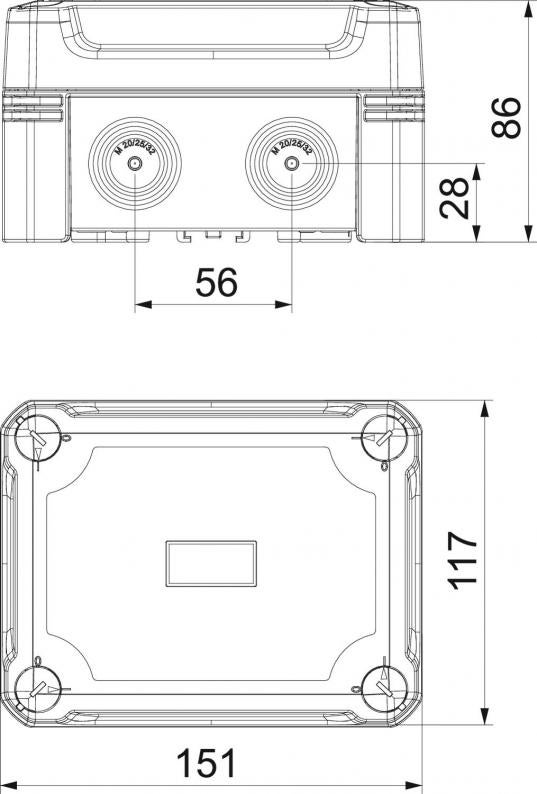

Afmetingen

Lengte151 mm
Breedte117 mm
Hoogte86 mm
Binnenafmetingen137x105x68 mm

Technische gegevens

Slagvastja
Halogeenvrijja
Glasvezelversterktja
Aantal invoeren8
Invoer achteraannee
Transparante dekselnee
BeschermingsgraadIP67
Nominale spanning750 V
Rijgbaarja
Met dekselja
Verzegelbaarja
Soort invoerDeelmembraam afsnijdbaar
Nominale isolatiespanning Ui750 V
Explosieveilige uitvoeringnee
Soort doorvoer behuizingVoorgeperst gat
Met afschermingnee
Weersbestendigja
Beschermingsgraad IK-codeIK09
max. Aderdiameter25 mm²
Nominale doorsnede min.2,5 mm²
Nominale doorsnede max.6 mm²
VormRechthoekig
Dekselniet transparant
Dekselbevestiginggeschroefd
MontagetypeWand-/plafondmontage
Temperatuurbereik min.-25 °C
Temperatuurbereik max.65 °C
Vlambestendigvolgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C
Dimensie150x116x86
MateriaalPolycarbonaat
Kleurlichtgrijs; RAL 7035

Milieugegevens

Packaging made completely from recycled cardboard.ja
Packaging without plasticja
CO2-voetafdruk (GWP) van wieg tot poort1,4982 kg CO2e / 1 Stuk
CO₂ Footprint (GWP)1,4982 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared Unit (LCA)Units
Declared Unit Quantity (LCA)1
