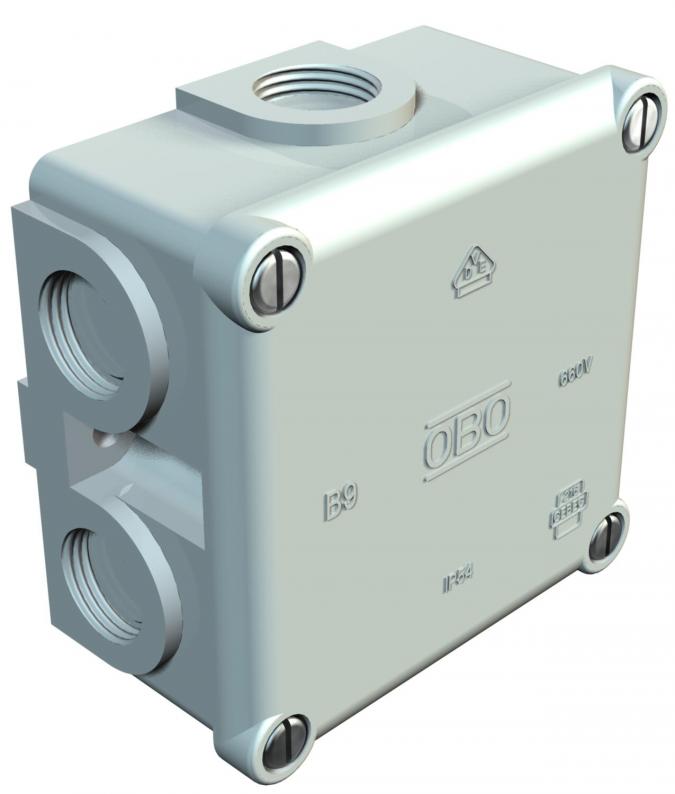

Kabeldozen B 9/B M, met schroefdraad
Type B 9 B M
|Art.nr. 2001632
|EAN 4012195536178
Art.nr. / Type
Binnenafmetingen
Aantal invoeren
Kl. vpe: 5 Stuks
5Stuks
Stuks
Beschrijving
Beschermingsgraad IP54, nominale spanning 660 V, nominale doorsnede 2,5 - mm², 2 montagegaten voor schroeven tot 5 mm Ø aan de buitenkant van de doos, 4 dekselschroeven, 7 uitbreekbare invoeren met schroefdraad M20 x 1,5, bij voorkeur voor kabelwartels met een korte schroefdraad.
Binnenwerkse maat: 73x73x35 mm.
B 9 B M VDE leeg: zonder klemsteen
Binnenwerkse maat: 73x73x35 mm.
B 9 B M VDE leeg: zonder klemsteen
Technische gegevens

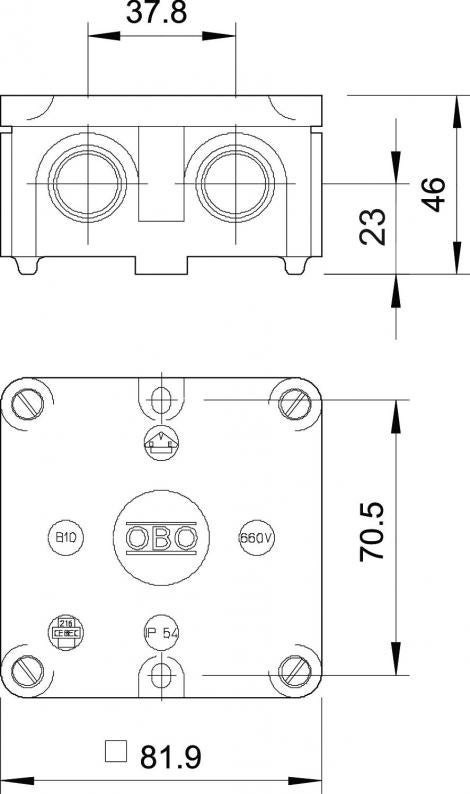

Afmetingen
| Lengte | 81,9 mm |
|---|---|
| Breedte | 81,9 mm |
| Hoogte | 46 mm |
| Binnenafmetingen | 73x73x35 mm |
Technische gegevens
| Type invoer | Schroefverbinding |
|---|---|
| Slagvast | nee |
| Halogeenvrij | ja |
| Aantal invoeren | 7 |
| Invoer achteraan | nee |
| Transparante deksel | nee |
| Beschermingsgraad | IP54 |
| Nominale spanning | 660 V |
| Rijgbaar | nee |
| Met deksel | ja |
| Verzegelbaar | ja |
| Soort invoer | Kabel |
| Voor Ex-zone | zonder |
| Nominale isolatiespanning Ui | 400 V |
| Functiebehoud | zonder |
| Explosieveilige uitvoering | nee |
| Soort doorvoer behuizing | Schroefdraad en voorgeperst gat |
| Met afscherming | nee |
| Weersbestendig | nee |
| voor buisdiameter | 20 mm |
| voor Ex-zone gas | zonder |
| voor Ex-zone stof | zonder |
| Nominale doorsnede min. | 2,5 mm² |
| Vorm | vierkant |
| Deksel | niet transparant |
| Dekselbevestiging | geschroefd |
| Vlambestendig | volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 750°C |
| Dimensie | 82x82x46 |
| Materiaal | Duroplast, Aminoplast type 131.5 |
| Kleur | lichtgrijs; RAL 7035 |
Milieugegevens
| Packaging without plastic | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,303 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,303 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
Downloads
0 geselecteerd
Specificatieblad (1)
Verklaringen (4)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Binnenafmetingen
Aantal invoeren
Beschermingsgraad
Kleur
Art.nr.
B 9 B M
73x73x35
7
IP54
lichtgrijs; RAL 7035
2001632
B 10 M
80x80x39
7
IP54
lichtgrijs; RAL 7035
2002167
B 11 M
125x100x44
10
IP54
lichtgrijs; RAL 7035
2002345
B 12 M
178x126x57
10
IP54
lichtgrijs; RAL 7035
2002523
