Kabeldozen X02 met kabelwartels en klemmenstrook
Type X02 T G M20 LGR
|Art.nr. 2005222
|EAN 4012196584505
Art.nr. / Type
2005222 / X02 T G M20 LGR
Binnenafmetingen
85x85x57 mm
Aantal invoeren
7
Beschermingsgraad
IP67
Kleur
lichtgrijs; RAL 7035
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving

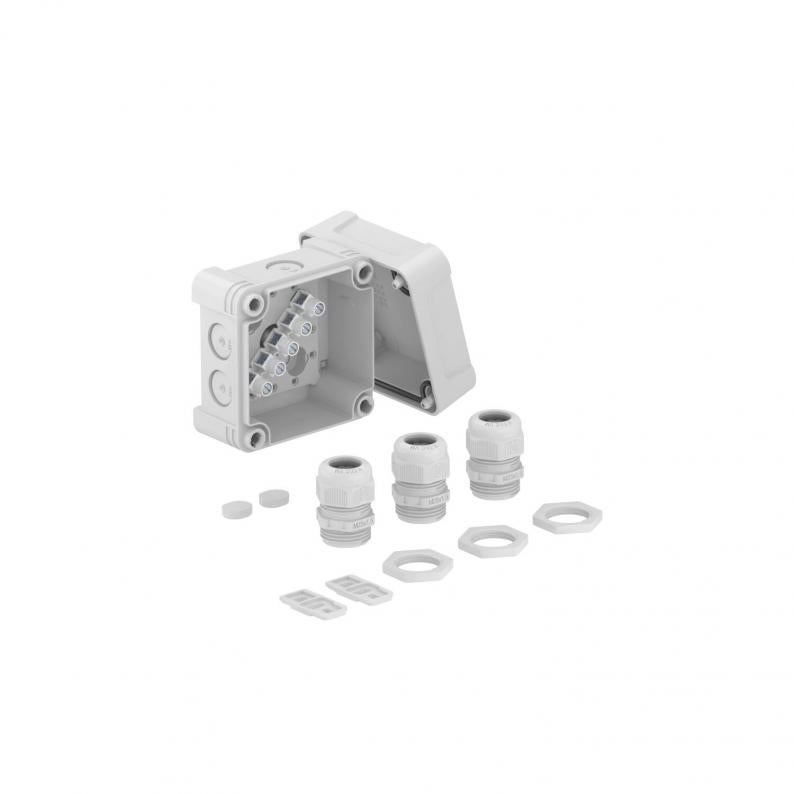

Kabeldozen met klemmenstrook voor verbinden van kabels en leidingen in binnenopstelling en buitenopstelling. Vierkant model met doorbreekinvoeren. Geschikt voor de wand-/plafondmontage met de mogelijkheid tot buitenbevestiging, binnenbevestiging of montage via het hoekelement. Bijzonder slagvast met IK09. Deksel met snelsluiting, verzegelbaar. Gefabriceerd van halogeenvrij en UV-bestendig materiaal. Inclusief klemmenstrook, 3 kabelwartels V-TEC M20 en 3 borgmoeren.
Kabeldoos conform NEN-EN-IEC 60670. Moeilijk ontvlambaar volgens NEN-EN-IEC 60695-2-11, testtemperatuur 650 °C. Slagvastheid IK09 conform NEN-EN 50102. Beschermingsgraad IP67 conform NEN-EN-IEC 60529.
Er worden extra een klemrail, drie wartelsystemen V-TEC M20 en drie passende borgmoeren meegeleverd.
Kabeldoos conform NEN-EN-IEC 60670. Moeilijk ontvlambaar volgens NEN-EN-IEC 60695-2-11, testtemperatuur 650 °C. Slagvastheid IK09 conform NEN-EN 50102. Beschermingsgraad IP67 conform NEN-EN-IEC 60529.
Er worden extra een klemrail, drie wartelsystemen V-TEC M20 en drie passende borgmoeren meegeleverd.
Technische gegevens

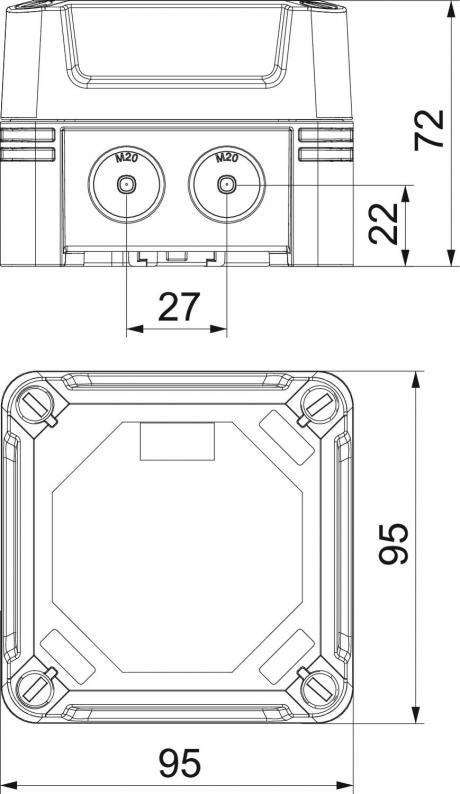

Afmetingen
| Lengte | 95 mm |
|---|---|
| Breedte | 95 mm |
| Hoogte | 72 mm |
| Binnenafmetingen | 85x85x57 mm |
Technische gegevens
| Slagvast | ja |
|---|---|
| Halogeenvrij | ja |
| Glasvezelversterkt | ja |
| Aantal invoeren | 7 |
| Invoer achteraan | nee |
| Transparante deksel | nee |
| Beschermingsgraad | IP67 |
| Nominale spanning | 750 V |
| Rijgbaar | ja |
| Met deksel | ja |
| Verzegelbaar | ja |
| Soort invoer | Deelmembraam afsnijdbaar |
| Nominale isolatiespanning Ui | 750 V |
| Explosieveilige uitvoering | nee |
| Soort doorvoer behuizing | Voorgeperst gat |
| Met afscherming | nee |
| Weersbestendig | ja |
| Beschermingsgraad IK-code | IK09 |
| max. Aderdiameter | 2,5 mm² |
| Nominale doorsnede min. | 1 mm² |
| Nominale doorsnede max. | 2,5 mm² |
| Vorm | vierkant |
| Uitrusting | Klem |
| Deksel | niet transparant |
| Dekselbevestiging | geschroefd |
| Montagetype | Wand-/plafondmontage |
| Temperatuurbereik min. | -25 °C |
| Temperatuurbereik max. | 65 °C |
| Vlambestendig | volgens VDE 0471/DIN 695 deel 2-1, testtemperatuur 650°C |
| Dimensie | 95x95x72 |
| Materiaal | Polycarbonaat |
| Kleur | lichtgrijs; RAL 7035 |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 0,9788 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,9788 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
