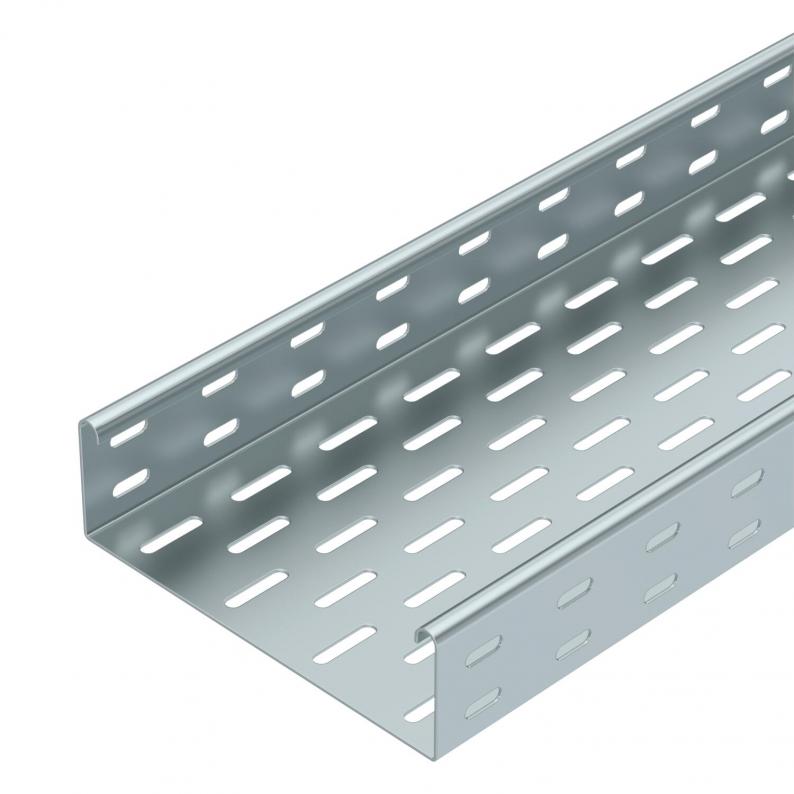

Kabelgoot EKS 60 FT
Type EKS 610 FT
|Art.nr. 6056776
|EAN 4012196333677
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Kl. vpe: 3 m
3m
m
Beschrijving
EKS 60 = Kabelgootsysteem met een zijhoogte van 60 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
De koppelplaten moeten bij alle uitvoeringen afzonderlijk worden besteld.
Technische gegevens

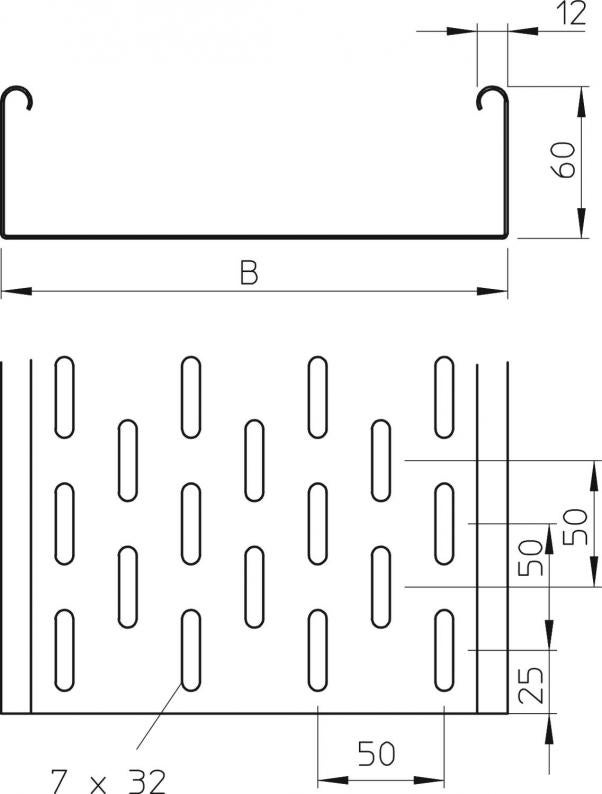

Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 100 mm |
| Hoogte | 60 mm |
| Maat B | 100 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | zonder verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 58 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 2 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 5800 mm² |
| Met bovenstuk | nee |
| Afmetingen | 60 x 100 |
| Dimensie | 60x100x3000 |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | geschroefd |
Belastingen
| Steunafstand 1,5 m | 3,3 kN/m |
|---|---|
| Steunafstand 2,0 m | 2,2 kN/m |
| Steunafstand 2,5 m | 1,6 kN/m |
| Steunafstand 3,0 m | 0,95 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
page.product.environmentalData.environmentalData
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 7,9329 kg CO2e / 1 Meter |
|---|
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (5)
Handleidingen en help (3)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Art.nr.
EKS 610 FT
3000
100
nee
2
thermisch verzinkt
Staal
6056776
EKS 620 FT
3000
200
nee
2
thermisch verzinkt
Staal
6056792
EKS 630 FT
3000
300
nee
2
thermisch verzinkt
Staal
6056806
EKS 640 FT
3000
400
nee
2
thermisch verzinkt
Staal
6056970
EKS 650 FT
3000
500
nee
2
thermisch verzinkt
Staal
6056989
EKS 660 FT
3000
600
nee
2
thermisch verzinkt
Staal
6056997
Breedte
EKS 610 FT
Art.nr.
6056776
Lengte
3000
Breedte
100
Functiebehoud
nee
Plaatdikte
2
Oppervlak
thermisch verzinkt
Materiaal
Staal
EKS 620 FT
Art.nr.
6056792
Lengte
3000
Breedte
200
Functiebehoud
nee
Plaatdikte
2
Oppervlak
thermisch verzinkt
Materiaal
Staal
EKS 630 FT
Art.nr.
6056806
Lengte
3000
Breedte
300
Functiebehoud
nee
Plaatdikte
2
Oppervlak
thermisch verzinkt
Materiaal
Staal
EKS 640 FT
Art.nr.
6056970
Lengte
3000
Breedte
400
Functiebehoud
nee
Plaatdikte
2
Oppervlak
thermisch verzinkt
Materiaal
Staal
EKS 650 FT
Art.nr.
6056989
Lengte
3000
Breedte
500
Functiebehoud
nee
Plaatdikte
2
Oppervlak
thermisch verzinkt
Materiaal
Staal
EKS 660 FT
Art.nr.
6056997
Lengte
3000
Breedte
600
Functiebehoud
nee
Plaatdikte
2
Oppervlak
thermisch verzinkt
Materiaal
Staal
