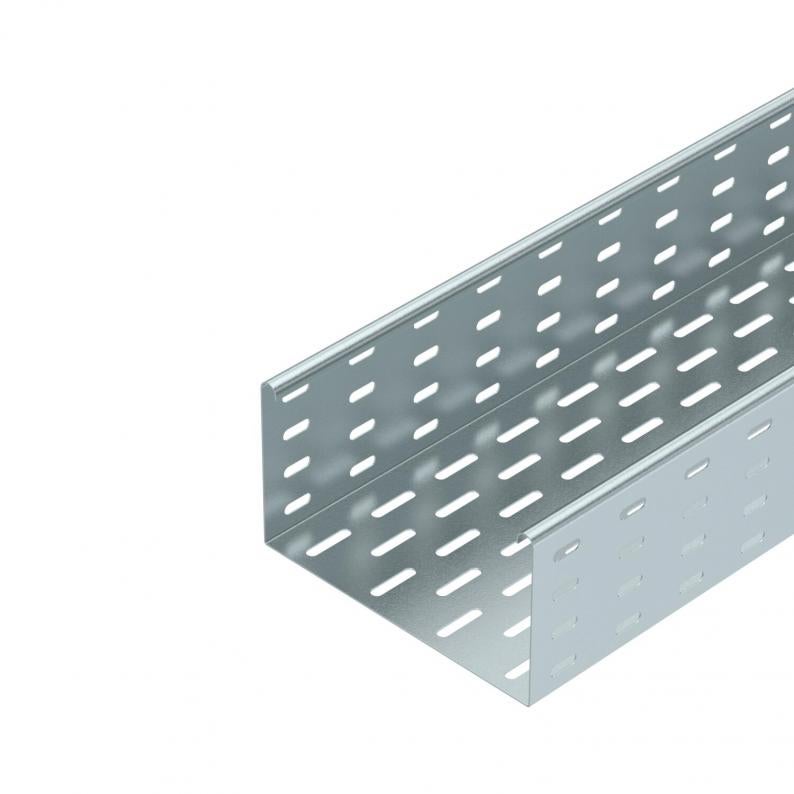

Kabelgoot MKS 110 FT
Type MKS 130 FT
|Art.nr. 6060641
|EAN 4012196392414
Art.nr. / Type
6060641 / MKS 130 FT
Lengte
3000 mm
Breedte
300 mm
Functiebehoud
nee
Plaatdikte
1 mm
Oppervlak
thermisch verzinkt
Materiaal
Staal
Kl. vpe: 3 m
3m
m
Beschrijving
MKS 110 = kabelgootsysteem met een hoogte van 110 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
De kabelgoot wordt met bouten type FRS M6 x 12 op de console bevestigd.
Technische gegevens
Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 300 mm |
| Hoogte | 110 mm |
| Maat B | 300 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | zonder verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 330 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 33000 mm² |
| Met bovenstuk | nee |
| Dimensie | 110x300x3000 |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | geschroefd |
Belastingen
| Steunafstand 1,5 m | 1,85 kN/m |
|---|---|
| Steunafstand 2,0 m | 1,3 kN/m |
| Steunafstand 2,5 m | 0,75 kN/m |
| Steunafstand 3,0 m | 0,6 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
page.product.environmentalData.environmentalData
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 9,793 kg CO2e / 1 Meter |
|---|
