Kabelgoot MKS 35 FS

Kabelgoot MKS 35 FS

Type MKS 310 FS
|
Art.nr. 6053548
|
EAN 4012196059478
Alle uitvoeringen weergeven
Art.nr. / Type
Lengte
Breedte
Plaatdikte

Kl. vpe: 3 m

m

Beschrijving

MKS 35 = Middelzwaar KabelgootSysteem met een zijhoogte van 35 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Environmental Product Declaration (EPD)
  • CO₂ footprint (PCF)

Technische gegevens

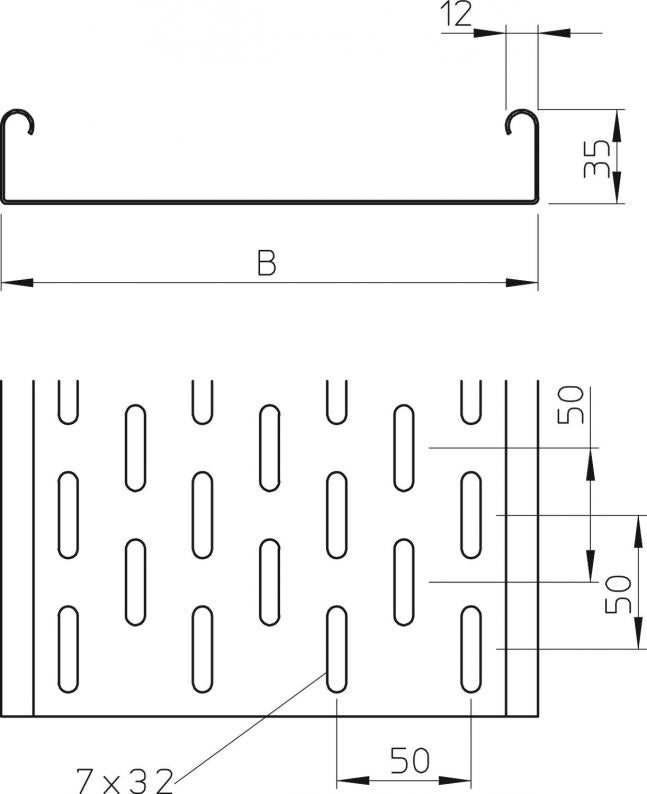

Afmetingen

Lengte3000 mm
Breedte100 mm
Hoogte35 mm
Maat B100 mm

Technische gegevens

Functiebehoudnee
Zijperforatieja
Uitvoering verbinderzonder verbinder
Verspanuitvoeringnee
Nuttige doorsnede33 cm²
Roestvast staal, gebeitstnee
Plaatdikte1 mm
Montagegat in bodemja
NATO Gatenpatroonnee
Nuttige doorsnede3300 mm²
Met bovenstuknee
Afmetingen35 x 100
Bodemperforatie1
Dimensie35x100x3000
Oppervlakbandverzinkt
MateriaalStaal
Kleurzink
Belastingstesttype conform IEC 61537Type II
Type verbinder kabeldraagsysteemgeschroefd

Belastingen

Steunafstand 1,0 m1,2 kN/m
Steunafstand 1,5 m0,75 kN/m
Steunafstand 2,0 m0,55 kN/m
Steunafstand 2,5 m0,3 kN/m
Steunafstand 3,0 m0,2 kN/m
Belastingsdiagram kabelgoot type MKS 35

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast

Steunafstand in m

Zijkantdoorbuiging in mm bij toegestane last in kN/m

Belastingschema bij testmethode

Belastingscurve met kabelgoot-/kabelladderbreedte in mm

Zijkantdoorbuigingscurve afhankelijk van de steunafstand

page.product.environmentalData.environmentalData

EPD-verifiedja
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
Unit base EPD1 running metre + mounting system
EPD GWP (outside of the system limits)18.83 kg CO₂e
EPD GWP (disposal phase)1.97 kg CO₂e
EPD GWP (manufacturing phase)81.32 kg CO₂e
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2
CO2-voetafdruk (GWP) van wieg tot poort3,5615 kg CO2e / 1 Meter

Toebehoren

Systeemtoebehoren

Art.nr. 6067085

Koppelplaat FS
Type
RLVK 35 FS

Kl. vpe: 10 Stuks

Stuks

Art.nr. 7070205

Voegplaat FS
Type
SSLB 100 FS

Kl. vpe: 20 Stuks

Stuks

Art.nr. 6036000

45°-bocht 35 FS
Type
RB 45 310 FS

Kl. vpe: 1 Stuks

Stuks

Downloads

0 geselecteerd

Specificatieblad (1)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (3)
Productfoto's (3)
Downloads van 3D-specificaties (1)

Uitvoeringen

Breedte
MKS 310 FS
Art.nr.
6053548
Lengte
3000
Breedte
100
Functiebehoud
nee
Plaatdikte
1
Oppervlak
bandverzinkt
Materiaal
Staal
MKS 320 FS
Art.nr.
6053599
Lengte
3000
Breedte
200
Functiebehoud
nee
Plaatdikte
1
Oppervlak
bandverzinkt
Materiaal
Staal
MKS 330 FS
Art.nr.
6053637
Lengte
3000
Breedte
300
Functiebehoud
nee
Plaatdikte
1
Oppervlak
bandverzinkt
Materiaal
Staal
