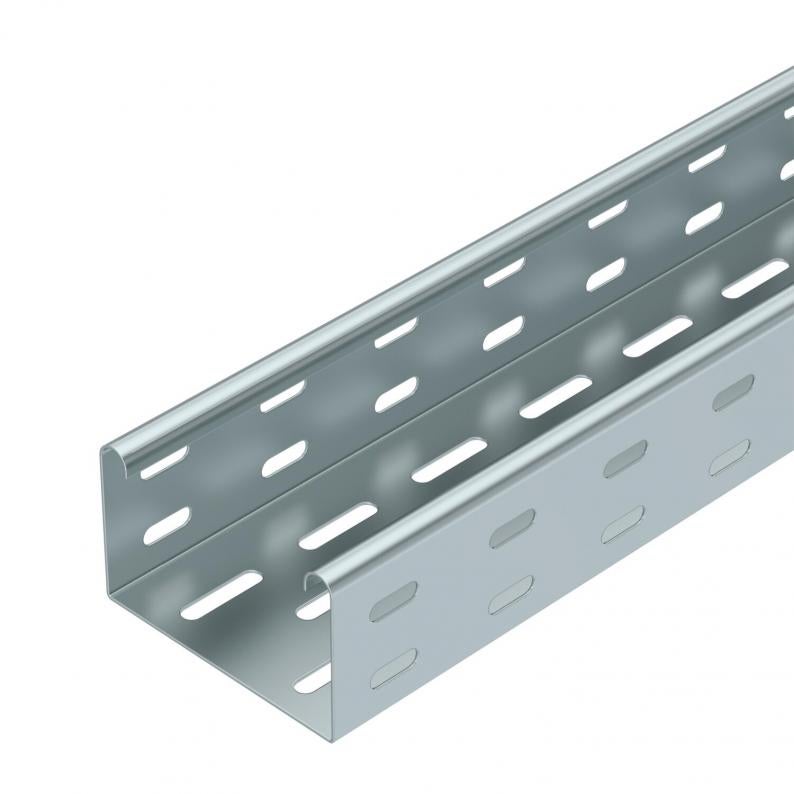

Kabelgoot MKS 60 FS

Kabelgoot MKS 60 FS

Type MKS 610 FS
|
Art.nr. 6055109
|
EAN 4012196059652
Alle uitvoeringen weergeven
Art.nr. / Type
Lengte
Breedte
Plaatdikte

Kl. vpe: 3 m

m

Beschrijving

MKS 60 = Kabelgootsysteem met een zijhoogte van 60 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Milieuproductverklaring (EPD)
  • CO₂-voetafdruk (PCF)

Technische gegevens

Afmetingen

Lengte3000 mm
Breedte100 mm
Hoogte60 mm
Maat B100 mm

Technische gegevens

Functiebehoudnee
Zijperforatieja
Uitvoering verbinderzonder verbinder
Verspanuitvoeringnee
Nuttige doorsnede58 cm²
Roestvast staal, gebeitstnee
Plaatdikte1 mm
Montagegat in bodemja
NATO Gatenpatroonnee
Nuttige doorsnede5800 mm²
Met bovenstuknee
Afmetingen60 x 100
Dimensie60x100x3000
Oppervlakbandverzinkt
MateriaalStaal
Kleurzink
Belastingstesttype conform IEC 61537Type II
Type verbinder kabeldraagsysteemgeschroefd

Belastingen

Steunafstand 1,5 m1,5 kN/m
Steunafstand 1,75 m1,25 kN/m
Steunafstand 2,0 m1 kN/m
Steunafstand 2,5 m0,5 kN/m
Belastingsdiagram kabelgoot type MKS 60

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast

Steunafstand in m

Zijkantdoorbuiging in mm bij toegestane last in kN/m

Belastingschema bij testmethode

Belastingscurve met kabelgoot-/kabelladderbreedte in mm

Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Milieugegevens

EPD-verifiedja
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
Unit base EPD1 running metre + mounting system
EPD GWP (outside of the system limits)18.83 kg CO₂e
EPD GWP (disposal phase)1.97 kg CO₂e
EPD GWP (manufacturing phase)81.32 kg CO₂e
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2
CO2-voetafdruk (GWP) van wieg tot poort4,481 kg CO2e / 1 Meter
CO₂ Footprint (GWP)4,481 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared Unit (LCA)Metres
Declared Unit Quantity (LCA)1

Toebehoren

Systeemtoebehoren

Art.nr. 6067093

Koppelplaat FS
Type
RLVK 60 FS

Kl. vpe: 10 Stuks

Stuks

Art.nr. 7070205

Voegplaat FS
Type
SSLB 100 FS

Kl. vpe: 20 Stuks

Stuks

Art.nr. 6036100

45° bocht 60 FS
Type
RB 45 610 FS

Kl. vpe: 1 Stuks

Stuks

Downloads

0 geselecteerd

Specificatieblad (1)
Verklaringen (4)
Productfoto's (3)
Downloads van 3D-specificaties (2)

Uitvoeringen

Breedte
MKS 610 FS
Art.nr.
6055109
Lengte
3000
Breedte
100
Functiebehoud
nee
Plaatdikte
1
Oppervlak
bandverzinkt
Materiaal
Staal
MKS 620 FS
Art.nr.
6055206
Lengte
3000
Breedte
200
Functiebehoud
nee
Plaatdikte
1
Oppervlak
bandverzinkt
Materiaal
Staal
MKS 630 FS
Art.nr.
6055303
Lengte
3000
Breedte
300
Functiebehoud
nee
Plaatdikte
1
Oppervlak
bandverzinkt
Materiaal
Staal
