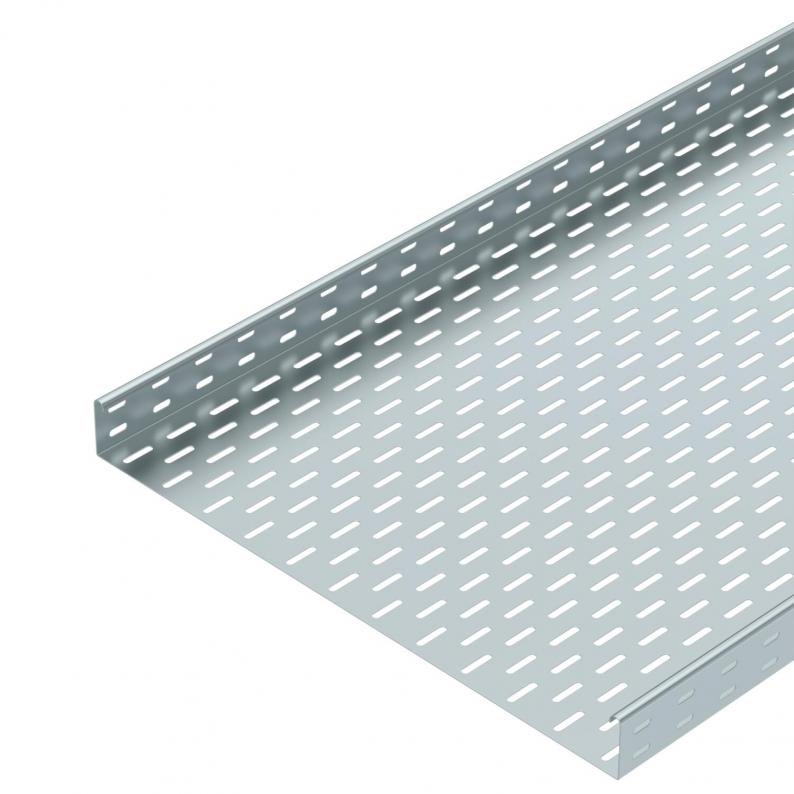

Kabelgoot MKS 60 FS
Type MKS 660 FS
|Art.nr. 6055524
|EAN 4012196059959
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Kl. vpe: 3 m
3m
m
Beschrijving
MKS 60 = Kabelgootsysteem met een zijhoogte van 60 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Technische gegevens

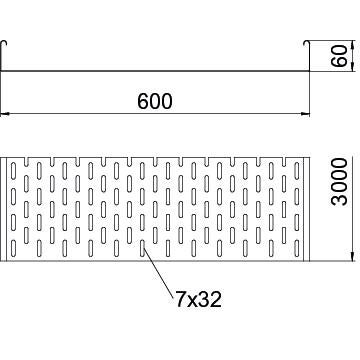

Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 600 mm |
| Hoogte | 60 mm |
| Maat B | 600 mm |
| Dimension W | 600 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | zonder verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 358 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 35800 mm² |
| Met bovenstuk | nee |
| Afmetingen | 60 x 600 |
| Dimensie | 60x600x3000 |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | geschroefd |
Belastingen
| Steunafstand 1,5 m | 1,5 kN/m |
|---|---|
| Steunafstand 1,75 m | 1,25 kN/m |
| Steunafstand 2,0 m | 1 kN/m |
| Steunafstand 2,5 m | 0,5 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
page.product.environmentalData.environmentalData
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 13,4298 kg CO2e / 1 Meter |
|---|
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (4)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (4)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Art.nr.
MKS 610 FS
3000
100
nee
1
bandverzinkt
Staal
6055109
MKS 615 FS
3000
150
nee
1
bandverzinkt
Staal
6055141
MKS 620 FS
3000
200
nee
1
bandverzinkt
Staal
6055206
MKS 630 FS
3000
300
nee
1
bandverzinkt
Staal
6055303
MKS 640 FS
3000
400
nee
1
bandverzinkt
Staal
6055400
MKS 650 FS
3000
500
nee
1
bandverzinkt
Staal
6055508
MKS 660 FS
3000
600
nee
1
bandverzinkt
Staal
6055524
