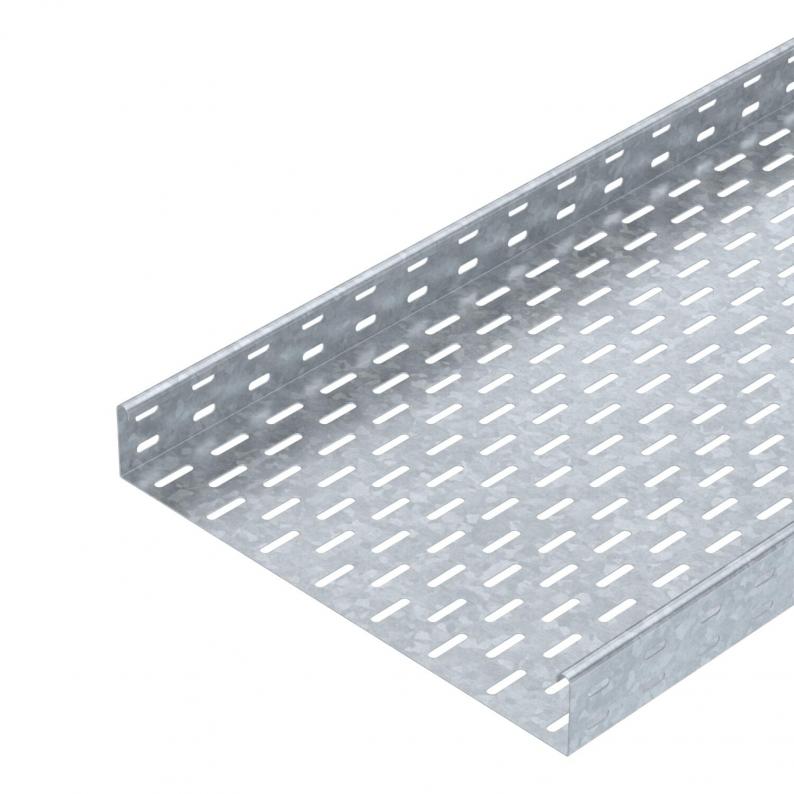

Kabelgoot MKS 60 FT
Type MKS 640 FT
|Art.nr. 6055664
|EAN 4012196388035
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Kl. vpe: 3 m
3m
m
Beschrijving
MKS 60 = Middelzwaar Kabelgoot Systeem met een zijhoogte van 60 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Technische gegevens
Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 400 mm |
| Hoogte | 60 mm |
| Maat B | 400 mm |
| Dimension W | 400 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | zonder verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 238 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 23800 mm² |
| Met bovenstuk | nee |
| Afmetingen | 60 x 400 |
| ROHS-conform | ja |
| Dimensie | 60x400x3000 |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | geschroefd |
| Productserie | MKS Series |
Belastingen
| Steunafstand 1,5 m | 1,5 kN/m |
|---|---|
| Steunafstand 1,75 m | 1,25 kN/m |
| Steunafstand 2,0 m | 1 kN/m |
| Steunafstand 2,5 m | 0,5 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 9,7683 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 9,7683 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (4)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Art.nr.
MKS 610 FT
3000
100
nee
1
thermisch verzinkt
Staal
6055532
MKS 615 FT
3000
150
nee
1
thermisch verzinkt
Staal
6055559
MKS 620 FT
3000
200
nee
1
thermisch verzinkt
Staal
6055575
MKS 630 FT
3000
300
nee
1
thermisch verzinkt
Staal
6055613
MKS 640 FT
3000
400
nee
1
thermisch verzinkt
Staal
6055664
MKS 650 FT
3000
500
nee
1
thermisch verzinkt
Staal
6055699
MKS 660 FT
3000
600
nee
1
thermisch verzinkt
Staal
6055710
