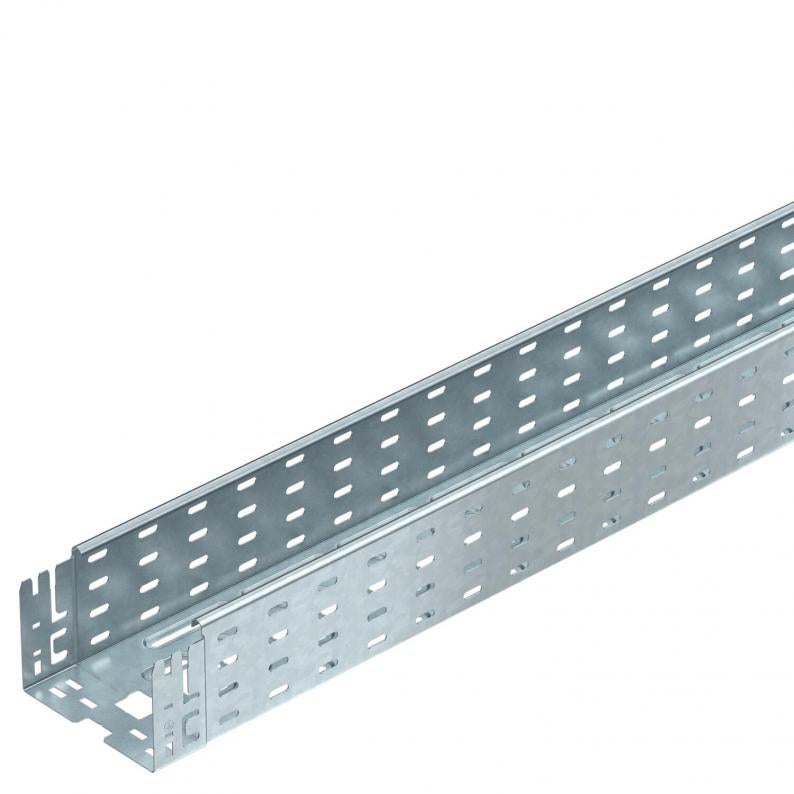

Kabelgoot MKS-Magic® 110 FT

Kabelgoot MKS-Magic® 110 FT

Type MKSM 115 FT
|
Art.nr. 6059175
|
EAN 4012195831044
Alle uitvoeringen weergeven
Art.nr. / Type
Lengte
Breedte
Hoogte
Plaatdikte

Kl. vpe: 3 m

m

Beschrijving

Kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.

De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.

Vanaf kabelgootbreedte 200 mm met 30% perforatie, volgens VdS richtlijn 2092 geschikt voor gebruik onder sprinklerinstallaties.

De doorlopende potentiaalvereffening is zonder extra onderdelen gewaarborgd.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Milieuproductverklaring (EPD)
  • CO₂-voetafdruk (PCF)

Technische gegevens

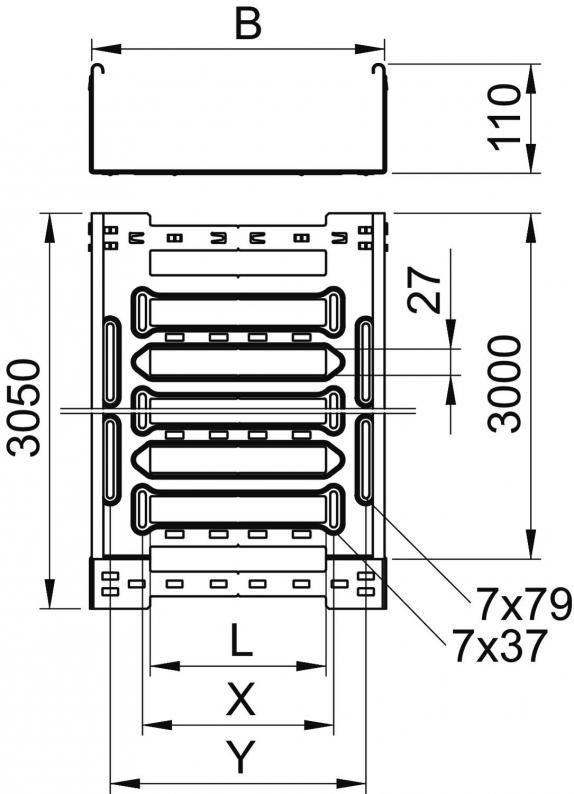

Afmetingen

Lengte3050 mm
Breedte150 mm
Hoogte110 mm
Maat y112 mm
Maat L30 mm
Maat B150 mm
Maat x46 mm

Technische gegevens

Functiebehoudnee
Zijperforatieja
Uitvoering verbindergeïntegreerde verbinder
Verspanuitvoeringnee
Nuttige doorsnede161 cm²
Roestvast staal, gebeitstnee
Plaatdikte1 mm
Montagegat in bodemja
NATO Gatenpatroonnee
Nuttige doorsnede16100 mm²
Met bovenstuknee
ROHS-conformja
Dimensie110x150x3050
Oppervlakthermisch verzinkt
MateriaalStaal
Kleurzink
Magnetische afschermingsdemping met deksel50 dB
Magnetische afschermingsdemping zonder deksel20 dB
Belastingstesttype conform IEC 61537Type II
Effectieve lengte3000 mm
Type verbinder kabeldraagsysteemKlikbevestiging
ProductserieMKSM Series

Belastingen

Steunafstand 1,5 m2 kN/m
Steunafstand 2,0 m1,5 kN/m
Steunafstand 3,0 m0,7 kN/m
Belastingsdiagram kabelgoot type MKSM 110

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast

Steunafstand in m

Zijkantdoorbuiging in mm bij toegestane last in kN/m

Belastingschema bij testmethode

Belastingscurve met kabelgoot-/kabelladderbreedte in mm

Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Milieugegevens

CO2-voetafdruk (GWP) van wieg tot poort7,2262 kg CO2e / 1 Meter
CO₂ Footprint (GWP)7,2262 kg CO₂e
Determination date of CO2 value2025-05-21T00:00:00.000+0200
Declared UnitMetres
Declared Unit Quantity1
EPD-verifiedja
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2

Toebehoren

Systeemtoebehoren
Type
DRL 150 FT

Kl. vpe: 3 m

m

Art.nr. 6036832

90°-bocht 110 FT
Type
RB 90 115 FT

Kl. vpe: 1 Stuks

Stuks

Type
RB W 115 FT

Kl. vpe: 1 Stuks

Stuks

Downloads

0 geselecteerd

Specificatieblad (1)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (2)
Productfoto's (3)
Downloads van 3D-specificaties (1)

Uitvoeringen

Breedte
MKSM 110 FT
Art.nr.
6059173
Lengte
3050
Breedte
100
Hoogte
110
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
Staal
Kleur
zink
MKSM 115 FT
Art.nr.
6059175
Lengte
3050
Breedte
150
Hoogte
110
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
Staal
Kleur
zink
MKSM 120 FT
Art.nr.
6059177
Lengte
3050
Breedte
200
Hoogte
110
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
Staal
Kleur
zink
MKSM 130 FT
Art.nr.
6059179
Lengte
3050
Breedte
300
Hoogte
110
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
Staal
Kleur
zink
MKSM 140 FT
Art.nr.
6059181
Lengte
3050
Breedte
400
Hoogte
110
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
Staal
Kleur
zink
MKSM 150 FT
Art.nr.
6059183
Lengte
3050
Breedte
500
Hoogte
110
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
Staal
Kleur
zink
MKSM 160 FT
Art.nr.
6059185
Lengte
3050
Breedte
600
Hoogte
110
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
Staal
Kleur
zink
