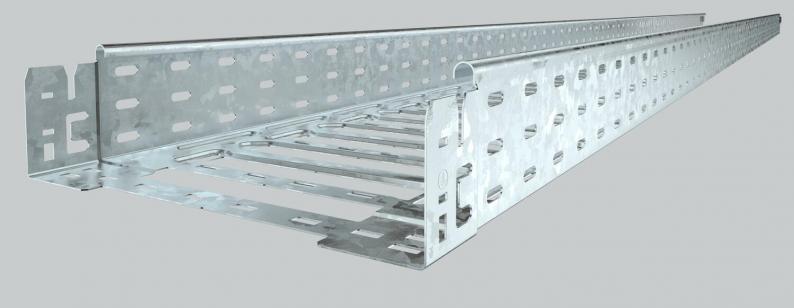

Kabelgoot MKS-Magic® 85 FT

Kabelgoot MKS-Magic® 85 FT

Type MKSM 810 FT
|
Art.nr. 6059097
|
EAN 4012195830412
Alle uitvoeringen weergeven
Art.nr. / Type
Lengte
Breedte
Hoogte
Plaatdikte

Kl. vpe: 3 m

m

Beschrijving

Kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.

De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.

Vanaf kabelgootbreedte 200 mm met 30% perforatie, volgens VdS richtlijn 2092 geschikt voor gebruik onder sprinklerinstallaties.



De doorlopende potentiaalvereffening is zonder extra onderdelen gewaarborgd.

  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • UKCA conformiteitsverklaring
  • Milieuproductverklaring (EPD)
  • CO₂-voetafdruk (PCF)

Technische gegevens

Afmetingen

Lengte3050 mm
Breedte100 mm
Hoogte85 mm
Maat y62 mm
Maat L30 mm
Maat B100 mm

Technische gegevens

Functiebehoudnee
Zijperforatieja
Uitvoering verbindergeïntegreerde verbinder
Verspanuitvoeringnee
Nuttige doorsnede83 cm²
Roestvast staal, gebeitstnee
Plaatdikte1 mm
Montagegat in bodemja
NATO Gatenpatroonnee
Nuttige doorsnede8300 mm²
Met bovenstuknee
ROHS-conformja
Dimensie85x100x3050
Oppervlakthermisch verzinkt
MateriaalStaal
Kleurzink
Magnetische afschermingsdemping met deksel50 dB
Magnetische afschermingsdemping zonder deksel20 dB
Belastingstesttype conform IEC 61537Type II
Effectieve lengte3000 mm
Type verbinder kabeldraagsysteemKlikbevestiging
ProductserieMKSM Series

Belastingen

Steunafstand 1,5 m1,7 kN/m
Steunafstand 2,0 m1,35 kN/m
Steunafstand 2,5 m1 kN/m
Belastingsdiagram kabelgoot type MKSM 85

Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast

Steunafstand in m

Zijkantdoorbuiging in mm bij toegestane last in kN/m

Belastingschema bij testmethode

Belastingscurve met kabelgoot-/kabelladderbreedte in mm

Zijkantdoorbuigingscurve afhankelijk van de steunafstand

Milieugegevens

CO2-voetafdruk (GWP) van wieg tot poort5,3897 kg CO2e / 1 Meter
CO₂ Footprint (GWP)5,3897 kg CO₂e
Determination date of CO2 value2025-05-14T00:00:00.000+0200
Declared UnitMetres
Declared Unit Quantity1
EPD-verifiedja
Expiry date EPD10.07.2029
Declaration number EPD EPD-KTO-17.0
EPD standard / LCA standard (norms)DIN EN ISO 14025,EN 15804 + A2

Toebehoren

Systeemtoebehoren
Type
DRL 100 FT

Kl. vpe: 3 m

m

Art.nr. 6036230

45°-bocht 85 FT
Type
RB 45 810 FT

Kl. vpe: 1 Stuks

Stuks

Art.nr. 6036712

90°-bocht 85 FT
Type
RB 90 810 FT

Kl. vpe: 1 Stuks

Stuks

Downloads

0 geselecteerd

Specificatieblad (1)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (2)
Productfoto's (2)
Downloads van 3D-specificaties (1)

Uitvoeringen

Breedte
MKSM 810 FT
Art.nr.
6059097
Lengte
3050
Breedte
100
Hoogte
85
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
Staal
Kleur
zink
MKSM 820 FT
Art.nr.
6059101
Lengte
3050
Breedte
200
Hoogte
85
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
Staal
Kleur
zink
MKSM 830 FT
Art.nr.
6059103
Lengte
3050
Breedte
300
Hoogte
85
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
Staal
Kleur
zink
MKSM 840 FT
Art.nr.
6059105
Lengte
3050
Breedte
400
Hoogte
85
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
Staal
Kleur
zink
MKSM 850 FT
Art.nr.
6059107
Lengte
3050
Breedte
500
Hoogte
85
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
Staal
Kleur
zink
MKSM 860 FT
Art.nr.
6059109
Lengte
3050
Breedte
600
Hoogte
85
Functiebehoud
nee
Plaatdikte
1
Oppervlak
thermisch verzinkt
Materiaal
Staal
Kleur
zink
