Kabelgoot MKSU 60 A2
Type MKSU 650 A2
|Art.nr. 6063861
|EAN 4012196064212
Art.nr. / Type
6063861 / MKSU 650 A2
Lengte
3000 mm
Breedte
500 mm
Functiebehoud
nee
Plaatdikte
1 mm
Oppervlak
blank, nabehandeld
Materiaal
Roestvast staal 1.4301
Dit artikel is een uitlopend artikel!
Kl. vpe: 3 m
3m
m
Beschrijving

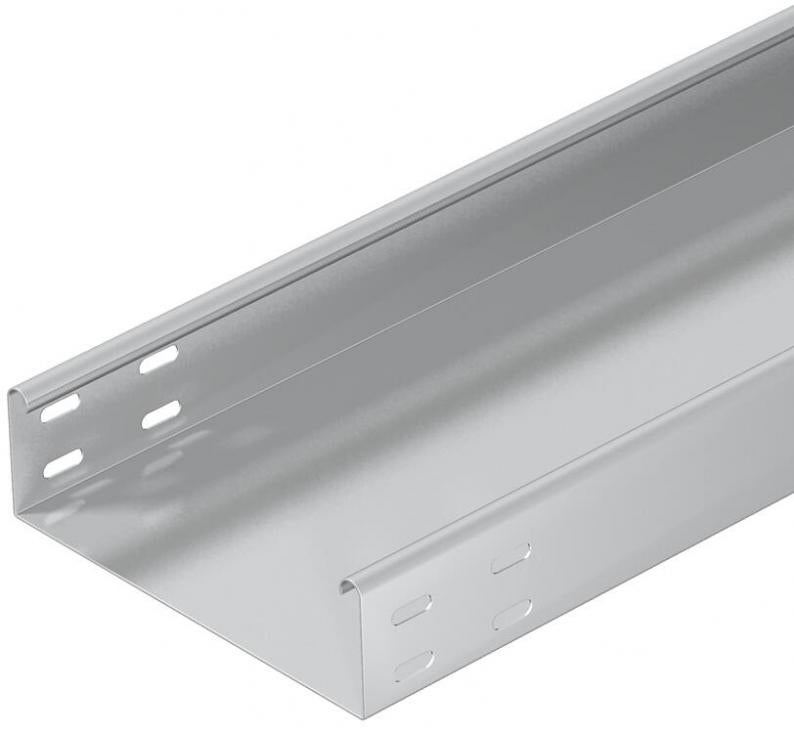

MKSU 60 = kabelgootsysteem, niet-geperforeerd, met een zijhoogte van 60 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
De kabelgoot is aan beide zijden voorzien van een verbindingsperforatie. De koppelplaten moeten afzonderlijk worden besteld.
Technische gegevens

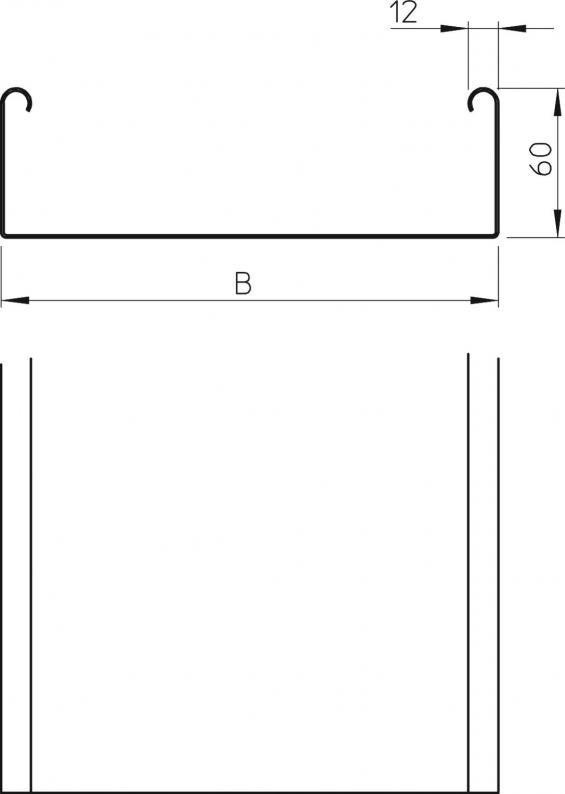

Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 500 mm |
| Hoogte | 60 mm |
| Maat B | 500 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | nee |
| Uitvoering verbinder | zonder verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 298 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1 mm |
| Montagegat in bodem | nee |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 29800 mm² |
| Met bovenstuk | nee |
| Afmetingen | 60 x 500 |
| Bodemperforatie | 0 |
| Dimensie | 60x500x3000 |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4301 |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | geschroefd |
Belastingen
| Steunafstand 1,5 m | 1,5 kN/m |
|---|---|
| Steunafstand 1,75 m | 1,25 kN/m |
| Steunafstand 2,0 m | 1 kN/m |
| Steunafstand 2,5 m | 0,5 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
page.product.environmentalData.environmentalData
| CO2-voetafdruk (GWP) van wieg tot poort | 25,0267 kg CO₂e / 1 Meter |
|---|
