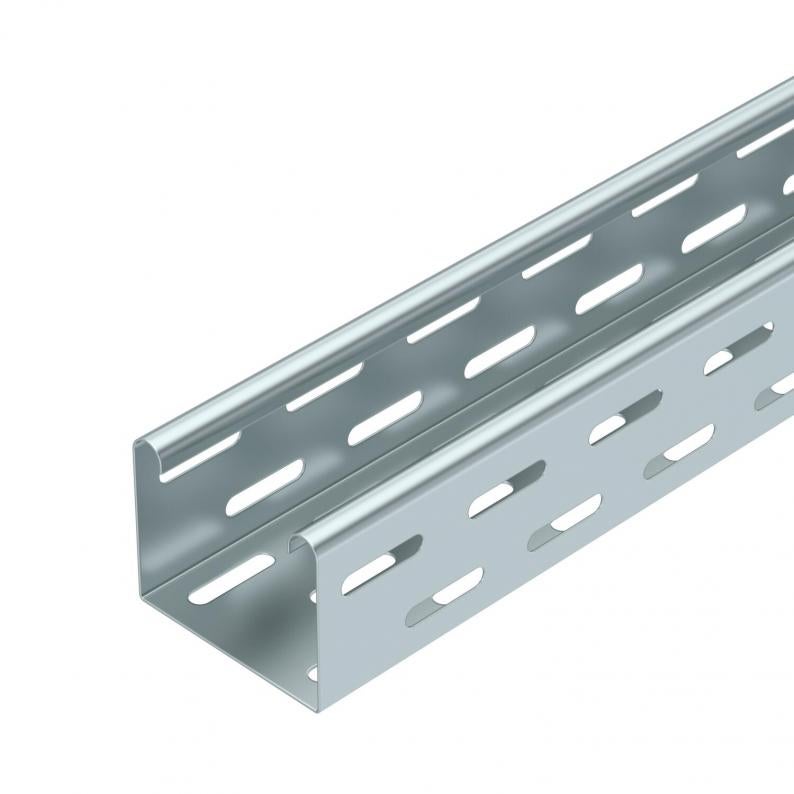

Kabelgoot RKS 60 FS geperforeerd, zonder bodemkraal
Type RKS 607 FS
|Art.nr. 6055893
|EAN 4012196388691
Art.nr. / Type
6055893 / RKS 607 FS
Lengte
3000 mm
Breedte
75 mm
Functiebehoud
nee
Plaatdikte
0,75 mm
Oppervlak
bandverzinkt
Materiaal
Staal
Kl. vpe: 3 m
3m
m
Beschrijving
RKS 60 = Rationeel kabelgootsysteem met een hoogte van 60 mm (niet-geribde bodemplaat).
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
De kabelgoot wordt met bouten type FRS M6 x 12 op de console bevestigd.
Technische gegevens
Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 75 mm |
| Hoogte | 60 mm |
| Maat L | 3000 mm |
| Maat B | 75 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | zonder verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 42 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 0,75 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 4200 mm² |
| Met bovenstuk | nee |
| Afmetingen | 60 x 75 |
| Bodemperforatie | 1 |
| Dimensie | 60x75x3000 |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | geschroefd |
Belastingen
| Steunafstand 1,0 m | 1,3 kN/m |
|---|---|
| Steunafstand 1,5 m | 0,65 kN/m |
| Steunafstand 2,0 m | 0,4 kN/m |
| Steunafstand 2,5 m | 0,25 kN/m |
| Steunafstand 3,0 m | 0,15 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
page.product.environmentalData.environmentalData
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 2,8222 kg CO2e / 1 Meter |
|---|
