Kabelgoot SKS 60 FS
Type SKS 630 FS
|Art.nr. 6056296
|EAN 4012196060313
Art.nr. / Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Kl. vpe: 3 m
3m
m
Beschrijving

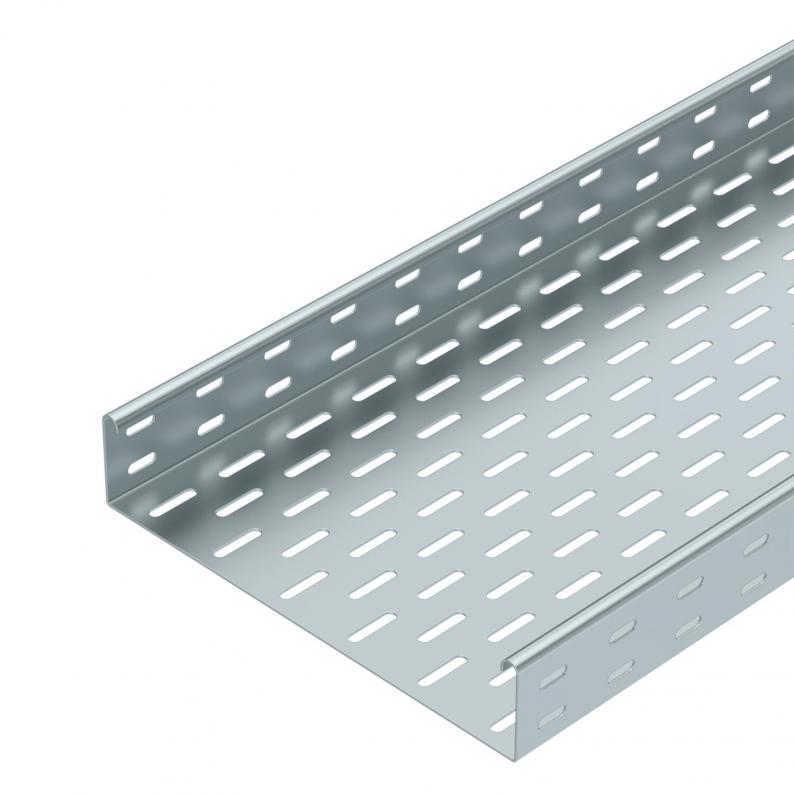

SKS 60 = zware kabelgootsysteem met een zijhoogte van 60 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
De kabelgoot type SKS kan ook worden gebruikt voor functiebehoud. Meer info in ons gamma BSS-brandwerende systemen.
Technische gegevens

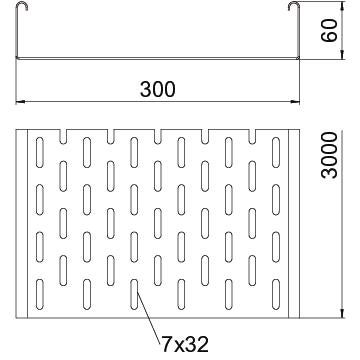

Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 300 mm |
| Hoogte | 60 mm |
| Maat B | 300 mm |
| Dimension W | 300 mm |
Technische gegevens
| Functiebehoud | ja |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | zonder verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 178 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1,5 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 17800 mm² |
| Met bovenstuk | nee |
| Afmetingen | 60 x 300 |
| Bodemperforatie | 7 x 32 |
| Dimensie | 60x300x3000 |
| Oppervlak | bandverzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Brandbeveiliging | Functiebehoud normdraagconstructie |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | geschroefd |
Belastingen
| Steunafstand 1,5 m | 2,65 kN/m |
|---|---|
| Steunafstand 2,0 m | 1,8 kN/m |
| Steunafstand 2,5 m | 1,15 kN/m |
| Steunafstand 3,0 m | 0,5 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 11,9452 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 11,9452 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Metres |
| Declared Unit Quantity (LCA) | 1 |
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (7)
Verklaringen (5)
Certificaten (5)
Handleidingen en help (4)
Productfoto's (3)
Downloads van 3D-specificaties (2)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Art.nr.
SKS 610 FS
3000
100
ja
1,5
bandverzinkt
Staal
6056105
SKS 615 FS
3000
150
ja
1,5
bandverzinkt
Staal
6056156
SKS 620 FS
3000
200
ja
1,5
bandverzinkt
Staal
6056202
SKS 630 FS
3000
300
ja
1,5
bandverzinkt
Staal
6056296
SKS 640 FS
3000
400
nee
1,5
bandverzinkt
Staal
6056407
SKS 650 FS
3000
500
nee
1,5
bandverzinkt
Staal
6056504
SKS 660 FS
3000
600
nee
1,5
bandverzinkt
Staal
6056601
