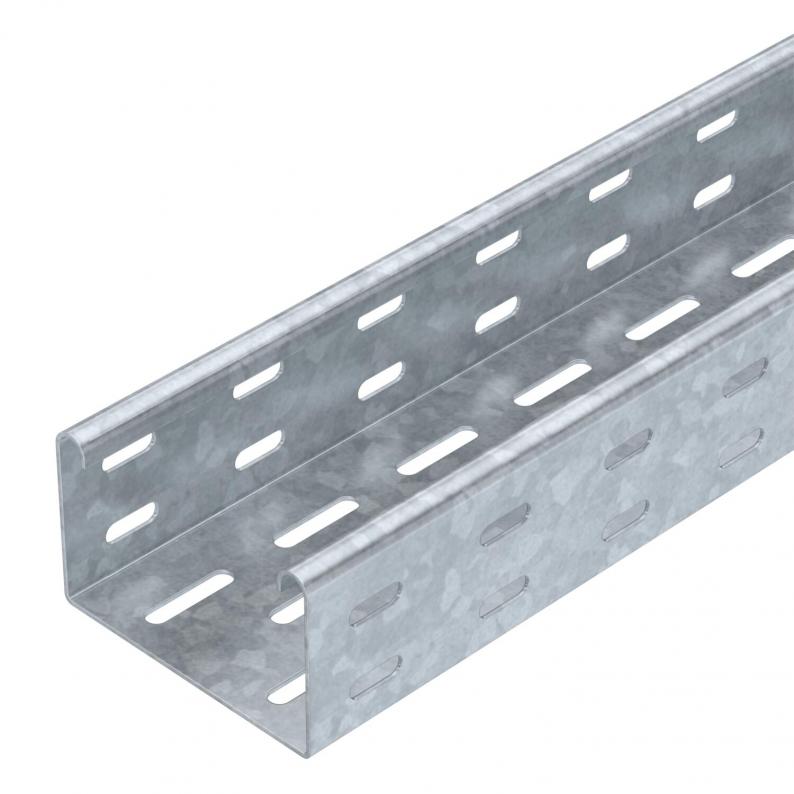

Kabelgoot SKS 60 FT
Type SKS 610 FT
|Art.nr. 6056636
|EAN 4012196389957
Art.nr. / Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Kl. vpe: 3 m
3m
m
Beschrijving
SKS 60 = zware kabelgootsysteem met een hoogte van 60 mm.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
Magnetische afschermingsdemping zonder deksel 20 dB, met deksel 50 dB.
De kabelgoot type SKS kan ook worden gebruikt voor het functiebehoud. Zie voor nadere gegevens BSS-brandbeveiligingssystemen.
Technische gegevens
Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 100 mm |
| Hoogte | 60 mm |
| Maat B | 100 mm |
| Dimension W | 100 mm |
Technische gegevens
| Functiebehoud | ja |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | zonder verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 58 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1,5 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 5800 mm² |
| Met bovenstuk | nee |
| Afmetingen | 60 x 100 |
| Dimensie | 60x100x3000 |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Brandbeveiliging | Functiebehoud normdraagconstructie |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | geschroefd |
Belastingen
| Steunafstand 1,5 m | 2,65 kN/m |
|---|---|
| Steunafstand 2,0 m | 1,8 kN/m |
| Steunafstand 2,5 m | 1,15 kN/m |
| Steunafstand 3,0 m | 0,5 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
page.product.environmentalData.environmentalData
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 6,2499 kg CO2e / 1 Meter |
|---|
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (4)
Verklaringen (5)
Certificaten (2)
Handleidingen en help (4)
Productfoto's (3)
Downloads van 3D-specificaties (2)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Art.nr.
SKS 610 FT
3000
100
ja
1,5
thermisch verzinkt
Staal
6056636
SKS 615 FT
3000
150
ja
1,5
thermisch verzinkt
Staal
6056644
SKS 620 FT
3000
200
ja
1,5
thermisch verzinkt
Staal
6056652
SKS 630 FT
3000
300
ja
1,5
thermisch verzinkt
Staal
6056679
SKS 640 FT
3000
400
nee
1,5
thermisch verzinkt
Staal
6056695
SKS 650 FT
3000
500
nee
1,5
thermisch verzinkt
Staal
6056717
SKS 660 FT
3000
600
nee
1,5
thermisch verzinkt
Staal
6056733
Breedte
Functiebehoud
SKS 610 FT
Art.nr.
6056636
Lengte
3000
Breedte
100
Functiebehoud
ja
Plaatdikte
1,5
Oppervlak
thermisch verzinkt
Materiaal
Staal
SKS 615 FT
Art.nr.
6056644
Lengte
3000
Breedte
150
Functiebehoud
ja
Plaatdikte
1,5
Oppervlak
thermisch verzinkt
Materiaal
Staal
SKS 620 FT
Art.nr.
6056652
Lengte
3000
Breedte
200
Functiebehoud
ja
Plaatdikte
1,5
Oppervlak
thermisch verzinkt
Materiaal
Staal
SKS 630 FT
Art.nr.
6056679
Lengte
3000
Breedte
300
Functiebehoud
ja
Plaatdikte
1,5
Oppervlak
thermisch verzinkt
Materiaal
Staal
SKS 640 FT
Art.nr.
6056695
Lengte
3000
Breedte
400
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
thermisch verzinkt
Materiaal
Staal
SKS 650 FT
Art.nr.
6056717
Lengte
3000
Breedte
500
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
thermisch verzinkt
Materiaal
Staal
SKS 660 FT
Art.nr.
6056733
Lengte
3000
Breedte
600
Functiebehoud
nee
Plaatdikte
1,5
Oppervlak
thermisch verzinkt
Materiaal
Staal
