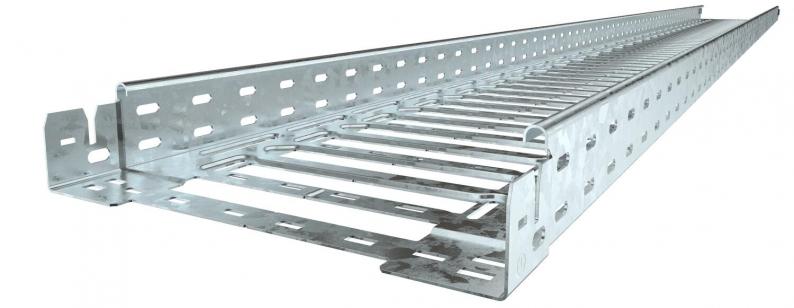

Kabelgoot SKS-Magic® 60 FT
Type SKSM 615 FT
|Art.nr. 6059475
|EAN 4012195832614
Art.nr. / Type
Lengte
Breedte
Hoogte
Plaatdikte
Kl. vpe: 3 m
3m
m
Beschrijving
Kabelgoot met geïntegreerd snelbevestigingssysteem. De effectieve lengte van de kabelgoot is 3.000 mm.
De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.
Vanaf kabelgootbreedte 200 mm met 30% perforatie, volgens VdS richtlijn 2092 geschikt voor gebruik onder sprinklerinstallaties.
De kabelgoot heeft een doorgaande zijperforatie van 7 x 20 mm voor de installatie van extra verbindings- en montagecomponenten.
Vanaf kabelgootbreedte 200 mm met 30% perforatie, volgens VdS richtlijn 2092 geschikt voor gebruik onder sprinklerinstallaties.
De doorlopende potentiaalvereffening is zonder extra onderdelen gewaarborgd.
Technische gegevens
Afmetingen
| Lengte | 3050 mm |
|---|---|
| Breedte | 150 mm |
| Hoogte | 60 mm |
| Maat y | 112 mm |
| Maat L | 30 mm |
| Maat B | 150 mm |
| Maat x | 46 mm |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Uitvoering verbinder | geïntegreerde verbinder |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 88 cm² |
| Roestvast staal, gebeitst | nee |
| Plaatdikte | 1,5 mm |
| Montagegat in bodem | ja |
| NATO Gatenpatroon | nee |
| Nuttige doorsnede | 8800 mm² |
| Met bovenstuk | nee |
| ROHS-conform | ja |
| Dimensie | 60x150x3050 |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| Kleur | zink |
| Magnetische afschermingsdemping met deksel | 50 dB |
| Magnetische afschermingsdemping zonder deksel | 20 dB |
| Belastingstesttype conform IEC 61537 | Type II |
| Type verbinder kabeldraagsysteem | Klikbevestiging |
| Productserie | SKSM Series |
Belastingen
| Steunafstand 1,5 m | 3 kN/m |
|---|---|
| Steunafstand 2,0 m | 2,25 kN/m |
| Steunafstand 2,5 m | 1,58 kN/m |
| Steunafstand 3,0 m | 1 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 7,615 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 7,615 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metres |
| Declared Unit Quantity | 1 |
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
Toebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (5)
Certificaten (1)
Handleidingen en help (3)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Hoogte
Functiebehoud
Plaatdikte
Oppervlak
Materiaal
Kleur
Art.nr.
SKSM 610 FT
3050
100
60
nee
1,5
thermisch verzinkt
Staal
zink
6059473
SKSM 615 FT
3050
150
60
nee
1,5
thermisch verzinkt
Staal
zink
6059475
SKSM 620 FT
3050
200
60
nee
1,5
thermisch verzinkt
Staal
zink
6059477
SKSM 630 FT
3050
300
60
nee
1,5
thermisch verzinkt
Staal
zink
6059479
SKSM 640 FT
3050
400
60
nee
1,5
thermisch verzinkt
Staal
zink
6059481
SKSM 650 FT
3050
500
60
nee
1,5
thermisch verzinkt
Staal
zink
6059483
SKSM 660 FT
3050
600
60
nee
1,5
thermisch verzinkt
Staal
zink
6059485
