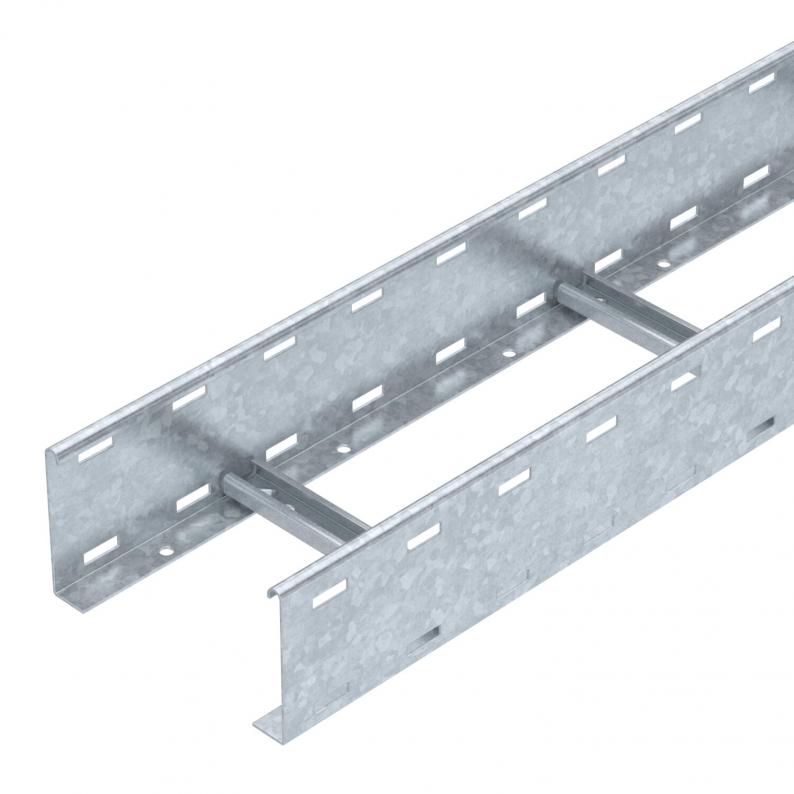

Kabelladder SLCS 110, 3 m C30 FT
Type SLCS 1120 3 FT
|Art.nr. 6207302
|EAN 4012196431854
Art.nr. / Type
Lengte
Breedte
Plaatdikte
Kl. vpe: 3 m
3m
m
Beschrijving
Kabelladder met hoogte 110 mm, met ingelaste, naar boven toe geopende C30-profielsporten. Omgeslagen zijwand ter versterking en als randbescherming. De bevestiging op de console wordt gerealiseerd met het klemstuk type LKS 40. De sleufgrootte van de sport bedraagt 16,5 mm, de bijpassende beugelklem is van het type 2056.
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
Magnetische afschermingsdemping zonder deksel 10 dB, met deksel 15 dB
Technische gegevens
Afmetingen
| Lengte | 3000 mm |
|---|---|
| Breedte | 200 mm |
| Hoogte | 110 mm |
| Maat B | 200 mm |
| Sleufmaat sport | 17,00 |
Technische gegevens
| Functiebehoud | nee |
|---|---|
| Zijperforatie | ja |
| Verspanuitvoering | nee |
| Nuttige doorsnede | 180 cm² |
| Roestvast staal, gebeitst | nee |
| Nuttige doorsnede | 18000 mm² |
| Sportafstand | 300 mm |
| Uitvoering van de sporten | Profiel niet geperforeerd |
| Uitvoering van de zijkant | Vlak profiel |
| Bevestiging van de sport | gelast |
| Plaatdikte | 2 mm |
| Dimensie | 110x200x3000 |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
| Kleur | zink |
Belastingen
| Steunafstand 2,0 m | 4 kN/m |
|---|---|
| Steunafstand 2,5 m | 3 kN/m |
| Steunafstand 3,0 m | 2,3 kN/m |
| Steunafstand 3,5 m | 1,6 kN/m |
| Steunafstand 4,0 m | 1 kN/m |
| Steunafstand 4,5 m | 0,83 kN/m |
| Steunafstand 5,0 m | 0,7 kN/m |
| Steunafstand 6,0 m | 0,25 kN/m |
Toegestane kabelgoot-/kabelladderbelasting in kN/m zonder manlast
Steunafstand in m
Zijkantdoorbuiging in mm bij toegestane last in kN/m
Belastingschema bij testmethode
Belastingscurve met kabelgoot-/kabelladderbreedte in mm
Zijkantdoorbuigingscurve afhankelijk van de steunafstand
page.product.environmentalData.environmentalData
| EPD-verified | ja |
|---|---|
| Expiry date EPD | 10.07.2029 |
| Declaration number EPD | EPD-KTO-17.0 |
| Unit base EPD | 1 running metre + mounting system |
| EPD GWP (outside of the system limits) | 18.83 kg CO₂e |
| EPD GWP (disposal phase) | 1.97 kg CO₂e |
| EPD GWP (manufacturing phase) | 81.32 kg CO₂e |
| EPD standard / LCA standard (norms) | DIN EN ISO 14025,EN 15804 + A2 |
| CO2-voetafdruk (GWP) van wieg tot poort | 11,2783 kg CO2e / 1 Meter |
|---|
Toebehoren
Montagetoebehoren
Systeemtoebehoren
Artikel
Type
Art.nr.
Aantal
Art.nr. 6062284
Klemstuk voor de bevestiging van het scheidingsschot A2Type
KS KL A2
Kl. vpe: 30 Stuks
30Stuks
Stuks
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (3)
Verklaringen (5)
Handleidingen en help (2)
Productfoto's (3)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Lengte
Breedte
Functiebehoud
Plaatdikte
Art.nr.
SLCS 1120 3 FT
3000
200
nee
2
6207302
SLCS 1130 3 FT
3000
300
nee
2
6207304
SLCS 1140 3 FT
3000
400
nee
2
6207306
SLCS 1150 3 FT
3000
500
nee
2
6207310
SLCS 1160 3 FT
3000
600
nee
2
6207312
SLCS 1175 3 FT
3000
750
nee
2
6207314
SLCS 1180 3 FT
3000
800
nee
2
6207316
SLCS 1190 3 FT
3000
900
nee
2
6207318
SLCS 11100 3 FT
3000
1000
nee
2
6207320
Breedte
SLCS 1120 3 FT
Art.nr.
6207302
Lengte
3000
Breedte
200
Functiebehoud
nee
Plaatdikte
2
SLCS 1130 3 FT
Art.nr.
6207304
Lengte
3000
Breedte
300
Functiebehoud
nee
Plaatdikte
2
SLCS 1140 3 FT
Art.nr.
6207306
Lengte
3000
Breedte
400
Functiebehoud
nee
Plaatdikte
2
SLCS 1150 3 FT
Art.nr.
6207310
Lengte
3000
Breedte
500
Functiebehoud
nee
Plaatdikte
2
SLCS 1160 3 FT
Art.nr.
6207312
Lengte
3000
Breedte
600
Functiebehoud
nee
Plaatdikte
2
SLCS 1175 3 FT
Art.nr.
6207314
Lengte
3000
Breedte
750
Functiebehoud
nee
Plaatdikte
2
SLCS 1180 3 FT
Art.nr.
6207316
Lengte
3000
Breedte
800
Functiebehoud
nee
Plaatdikte
2
SLCS 1190 3 FT
Art.nr.
6207318
Lengte
3000
Breedte
900
Functiebehoud
nee
Plaatdikte
2
SLCS 11100 3 FT
Art.nr.
6207320
Lengte
3000
Breedte
1000
Functiebehoud
nee
Plaatdikte
2
