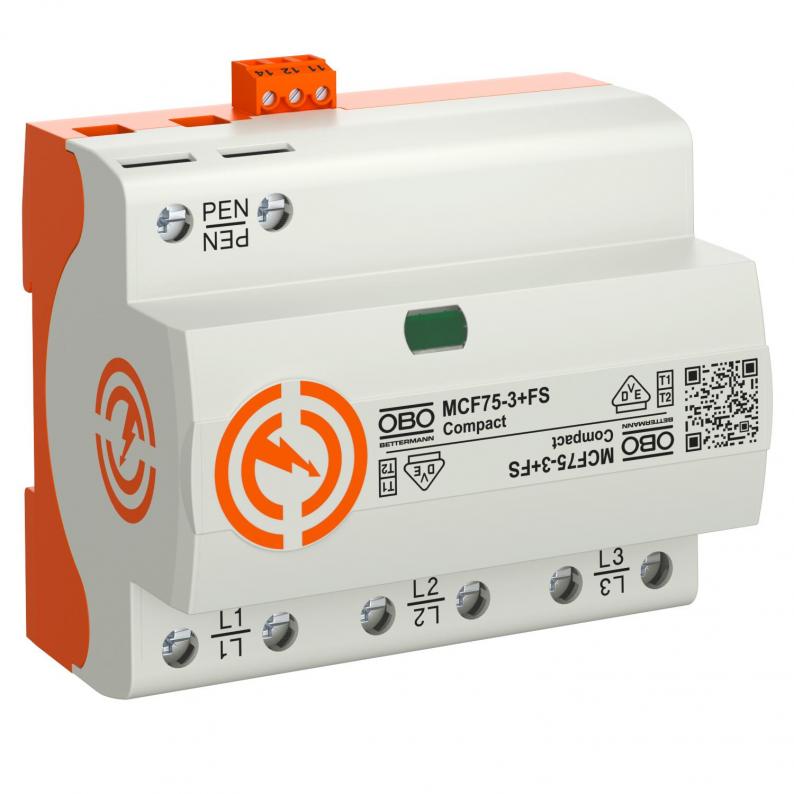

LightningController Compact - MCF75
Type MCF75-3+FS
|Art.nr. 5096981
|EAN 4012196487325
Art.nr. / Type
5096981 / MCF75-3+FS
Beschermingsgraad
IP20
Afstandssignalisatie
ja
Bliksempiekstroom (10/350 μs)
25 kA
Maximale continuespanning AC
255 V
Uitvoering van de polen
3
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Combi-afleider, bliksemstroom- en overspanningsafleider type 1+2
• Beveiligingsniveau <1,5 kV
• Voor bliksemstroompotentiaalvereffening conform NEN-EN-IEC 62305
• Bliksemstroomafleidvermogen 75 kA (10/350) 3-polig
• Netopvolgstroomblussend 50 kA Ipeak, afleidervoorzekering tot 315 A gL/gG
• Voldoet aan de eisen uit de VDEW-richtlijn en de E VDE-AR-N 4100 voor toepassing voor de hoofdschakelaar
• Gekapselde, niet uitblazende vonkbrugafleider voor toepassing in verdelerkasten
Toepassing: industriële installaties en gebouwen met externe bliksembeveiliging van de hoogste klassen I t/m IV.
Compact beveiligingsapparaat
• Beveiligingsniveau <1,5 kV
• Voor bliksemstroompotentiaalvereffening conform NEN-EN-IEC 62305
• Bliksemstroomafleidvermogen 75 kA (10/350) 3-polig
• Netopvolgstroomblussend 50 kA Ipeak, afleidervoorzekering tot 315 A gL/gG
• Voldoet aan de eisen uit de VDEW-richtlijn en de E VDE-AR-N 4100 voor toepassing voor de hoofdschakelaar
• Gekapselde, niet uitblazende vonkbrugafleider voor toepassing in verdelerkasten
Toepassing: industriële installaties en gebouwen met externe bliksembeveiliging van de hoogste klassen I t/m IV.
Compact beveiligingsapparaat
Technische gegevens

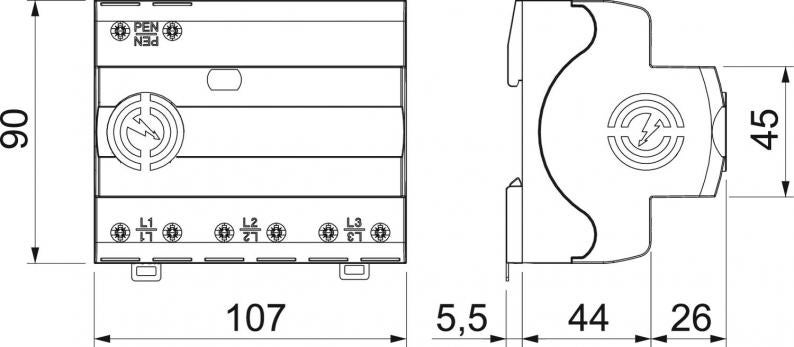

Afmetingen
| Lengte | 90 mm |
|---|---|
| Breedte | 107 mm |
| Hoogte | 70 mm |
Technische gegevens
| Aantal polen | 3 |
|---|---|
| Netvorm | TN-C |
| Signalering op het apparaat | optisch |
| Beschermingsgraad | IP20 |
| Bliksempiekstroom (10/350) [totaal] | 75 kA |
| Materiaal behuizing | PA UL 94 V-0 |
| Afstandssignalisatie | ja |
| Nominale spanning AC (50/60 Hz) | 230 V |
| Bliksempiekstroom (10/350 μs) | 25 kA |
| Maximale continuespanning AC | 255 V |
| Nominale afleidstootstroom (8/20 μs) | 35 kA |
| Uitvoering van de polen | 3 |
| Montagetype | DIN-rail 35 mm |
| Max. netzijdige overstroombeveiliging | 315 A |
| Schakelvermogen AC | 250V/ 1,5A |
| Schakelvermogen DC | 250V/ 0,1A |
| Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde | 50 kA eff |
| TOV-spanning [L-N] - withstand mode - 5 s | 440 V |
| TOV-spanning [L-N] - fail-safe modus - 120 min | 442 V |
| SPD conform UL 1449 | Type 4 |
| Minimale afstand | 0 mm |
| Toelatingen | VDE, UL |
| Netvorm TN | ja |
| Netvorm TN-C | ja |
| Bedrijfstemperatuur min. | -40 °C |
| Bedrijfstemperatuur max. | 80 °C |
| Draaimoment | 5 Nm |
| SPD conform NEN-EN-IEC 61643-1 | klasse I+II |
| SPD volgens EN 61643-11 | Type 1 + 2 |
| Maximale afleidstootstroom (8/20 μs) | 50 kA |
| Aanspreektijd | <100 ns |
| Maximale voorverzekering | 315 A |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 255V |
| Luchtvochtigheid max. | 95 % |
| Luchtvochtigheid min. | 5 % |
Aansluitmogelijkheden
| Aderdoorsnede flexibel (soepel) min. | 1,5 mm² |
|---|---|
| Aderdoorsnede flexibel (soepel) max. | 25 mm² |
| FM-contacten | Wisselaar |
| Aansluitdoorsnede FM-klemmen min. | 0,5 mm² |
| Aansluitdoorsnede FM-klemmen max. | 1,5 mm² |
| Aansluitdoorsnede FM-klemmen min. | 28 AWG |
| Aansluitdoorsnede FM-klemmen max. | 16 AWG |
| Afleidstroom (8/20 µs) [totaal] | 75 kA |
| Aderdoorsnede flexibel (soepel) min. | 16 AWG |
| Aderdoorsnede flexibel (soepel) max. | 3 AWG |
| Doorsnede geleider vast (een-/meeraderig) min. | 1,5 mm² |
| Doorsnede geleider vast (een-/meeraderig) max. | 35 mm² |
| Doorsnede geleider vast (een-/meeraderig) min. | 16 AWG |
| Doorsnede geleider vast (een-/meeraderig) max. | 2 AWG |
Milieugegevens
| Packaging without plastic | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 3,7009 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 3,7009 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
