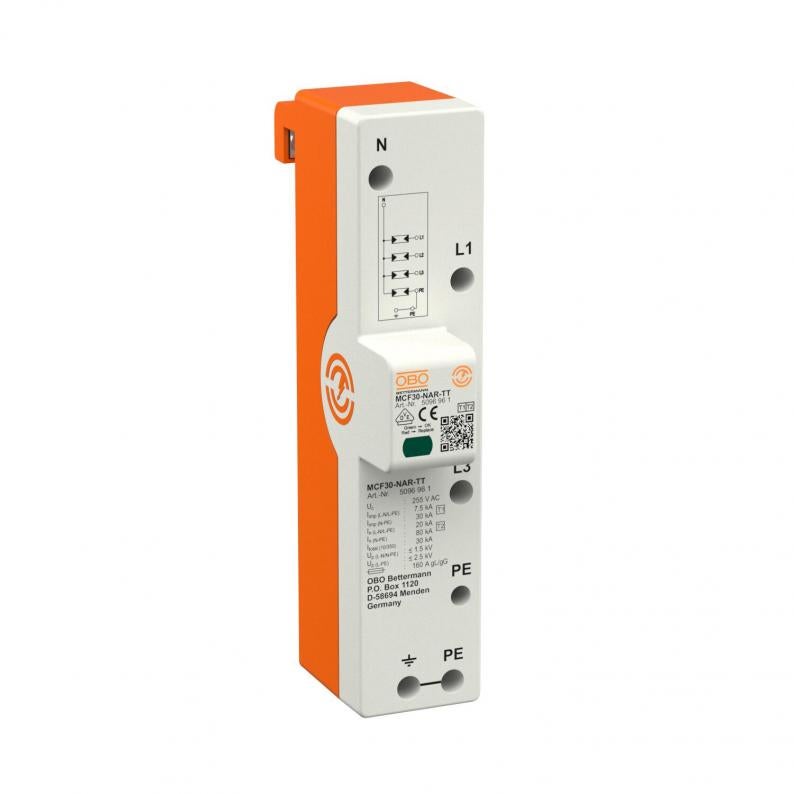

LightningController - MCF30-NAR-TT

LightningController - MCF30-NAR-TT

Type MCF30-NAR-TT
|
Art.nr. 5096961
|
EAN 4012196585564
Alle uitvoeringen weergeven
Art.nr. / Type
5096961 / MCF30-NAR-TT
Beschermingsgraad
IP20
Afstandssignalisatie
nee
Bliksempiekstroom (10/350 μs)
7,5 kA
Maximale continuespanning AC
255 V
Uitvoering van de polen
3+N/PE

Kl. vpe: 1 Stuks

Stuks

Beschrijving

Combi-afleider type 1+2 voor montage op 40 mm verzamelrail, voor TN-S- en TT-systemen

• Beveiligingsniveau ≤1,5 kV voor beveiliging van eindapparaten
• Bliksembeveiligings-potentiaalvereffening conform NEN-EN-IEC 62305
• Bliksemstroomafleidvermogen tot 30 kA (10/350) 3+NPE
• Voldoet aan de eisen van de IEC 60364-5-53
• Opvolgstroomblussend tot 50 kA en max. voorzekering tot 160 A gL/gG
• Vonkbrugafleiders voor toepassing voor de hoofdschakelaar conform VDE-AR-N 4100

Toepassing: gebouwen met bovengrondse leidingen.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Duitsland
  • 5 jaar productgarantie
  • Communautés Européennes, EG-conformiteitsverklaring volgens EG-richtlijnen
  • RoHS conform
  • 230/400 V-systeem
  • Gecombineerde overspanningsbeveiliging type 1 + type 2
  • Overgang van LPZ 0 naar 2
  • Halogeenvrij; zonder chloor, fluor en broom
  • CO₂ footprint (PCF)

Technische gegevens

Afmetingen

Lengte226 mm
Breedte50 mm
Hoogte109 mm

Technische gegevens

NetvormTN-S, TT
Signalering op het apparaatoptisch
BeschermingsgraadIP20
Maximale continuspanning (L-N)255 V
Maximale continuspanning (N-PE)255 V
Nominale afleidstootstroom (8/20 μs) [L-N]20 kA
Nominale afleidstootstroom (8/20 μs) [N-PE]80 kA
Bliksempiekstroom (10/350) [totaal]30 kA
Materiaal behuizingPA UL 94 V-0
Maximale afleidstootstroom (8/20 μs) [L-N]50 kA
Maximale afleidstootstroom (8/20 μs) [N-PE]100 kA
Afstandssignalisatienee
Nominale spanning AC (50/60 Hz)230 V
Bliksempiekstroom (10/350 μs)7,5 kA
Beschermingsniveau [L-N]≤1,5
Maximale continuespanning AC255 V
Nominale afleidstootstroom (8/20 μs)20 kA
Uitvoering van de polen3+N/PE
MontagetypeBundelrail 40 mm
Max. netzijdige overstroombeveiliging160 A
Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde50 kA eff
TOV-spanning [L-N] - withstand mode - 5 s440 V
TOV-spanning [L-N] - fail-safe modus - 120 min442 V
TOV-spanning [N-PE] - withstand mode - 200 ms1200 V
Minimale afstand0 mm
ToelatingenVDE
Uitvoering3+NPE
Netvorm TNja
Netvorm TN-C-Sja
Netvorm TN-Sja
Netvorm TTja
Bedrijfstemperatuur min.-40 °C
Bedrijfstemperatuur max.80 °C
Draaimoment3,5 Nm
SPD conform NEN-EN-IEC 61643-1klasse I+II
SPD volgens EN 61643-11Type 1 + 2
Maximale afleidstootstroom (8/20 μs)50 kA
Volgstroomblusvermogen (eff) [N-PE]0,1 kA
Aanspreektijd<100 ns
Maximale voorverzekering160 A
Temperatuurbereik min.-40 °C
Temperatuurbereik max.80 °C
Dimensie255V
Luchtvochtigheid max.95 %
Luchtvochtigheid min.5 %

Aansluitmogelijkheden

Aderdoorsnede flexibel (soepel) min.10 mm²
Aderdoorsnede flexibel (soepel) max.35 mm²
Afleidstroom (8/20 µs) [totaal]80 kA
Aderdoorsnede flexibel (soepel) min.7 AWG
Aderdoorsnede flexibel (soepel) max.2 AWG
Doorsnede geleider vast (een-/meeraderig) min.10 mm²
Doorsnede geleider vast (een-/meeraderig) max.35 mm²
Doorsnede geleider vast (een-/meeraderig) min.7 AWG
Doorsnede geleider vast (een-/meeraderig) max.2 AWG
Gemeenschappelijk beschermingsniveau [L-PE]2,5 kV

page.product.environmentalData.environmentalData

CO2-voetafdruk (GWP) van wieg tot poort5,6578 kg CO2e / 1 Stuk
