LightningController - MCF38-NAR-TNC
Type MCF38-NAR-TNC
|Art.nr. 5096971
|EAN 4012196608805
Art.nr. / Type
5096971 / MCF38-NAR-TNC
Beschermingsgraad
IP20
Afstandssignalisatie
nee
Bliksempiekstroom (10/350 μs)
12,5 kA
Maximale continuespanning AC
255 V
Uitvoering van de polen
3
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving

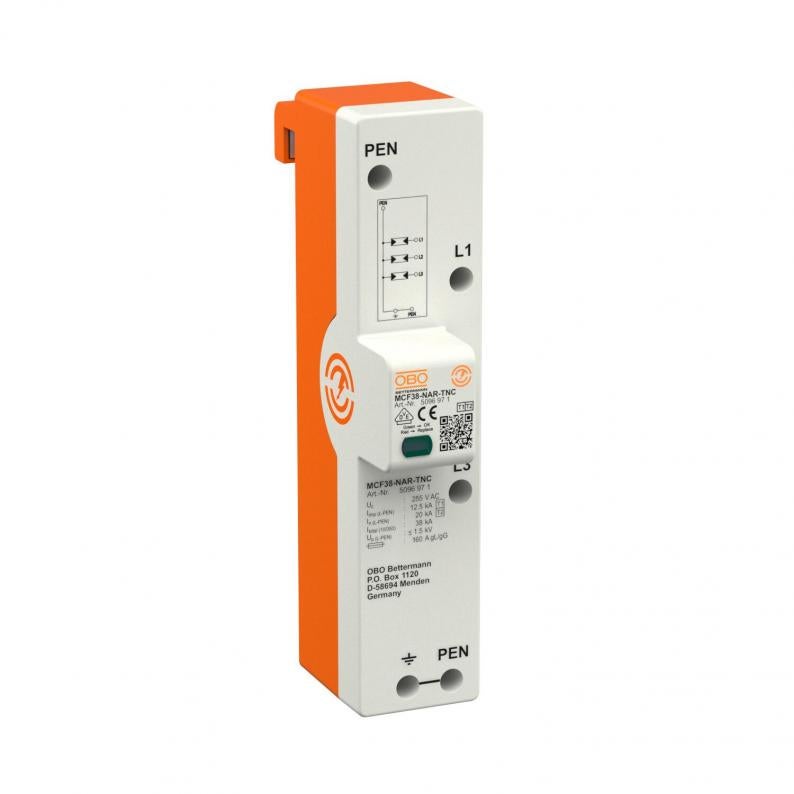

Combi-afleider type 1+2 voor montage op 40 mm verzamelrail, voor TN-C-systemen
• Beveiligingsniveau ≤1,5 kV voor beveiliging van eindapparaten
• Bliksembeveiligings-potentiaalvereffening conform NEN-EN-IEC 62305
• Bliksemstroomafleidvermogen tot 38 kA (10/350) 3-polig
• Voldoet aan de eisen van IEC 60364-5-53
• Opvolgstroomblussend tot 50 kA en max. voorzekering tot 160 A gL/gG
• Vonkbrugafleiders voor toepassing voor de hoofdschakelaar conform VDE-AR-N 4100
Toepassing: gebouwen met bliksembeveiliging of bovengrondse leidingen.
• Beveiligingsniveau ≤1,5 kV voor beveiliging van eindapparaten
• Bliksembeveiligings-potentiaalvereffening conform NEN-EN-IEC 62305
• Bliksemstroomafleidvermogen tot 38 kA (10/350) 3-polig
• Voldoet aan de eisen van IEC 60364-5-53
• Opvolgstroomblussend tot 50 kA en max. voorzekering tot 160 A gL/gG
• Vonkbrugafleiders voor toepassing voor de hoofdschakelaar conform VDE-AR-N 4100
Toepassing: gebouwen met bliksembeveiliging of bovengrondse leidingen.
Technische gegevens

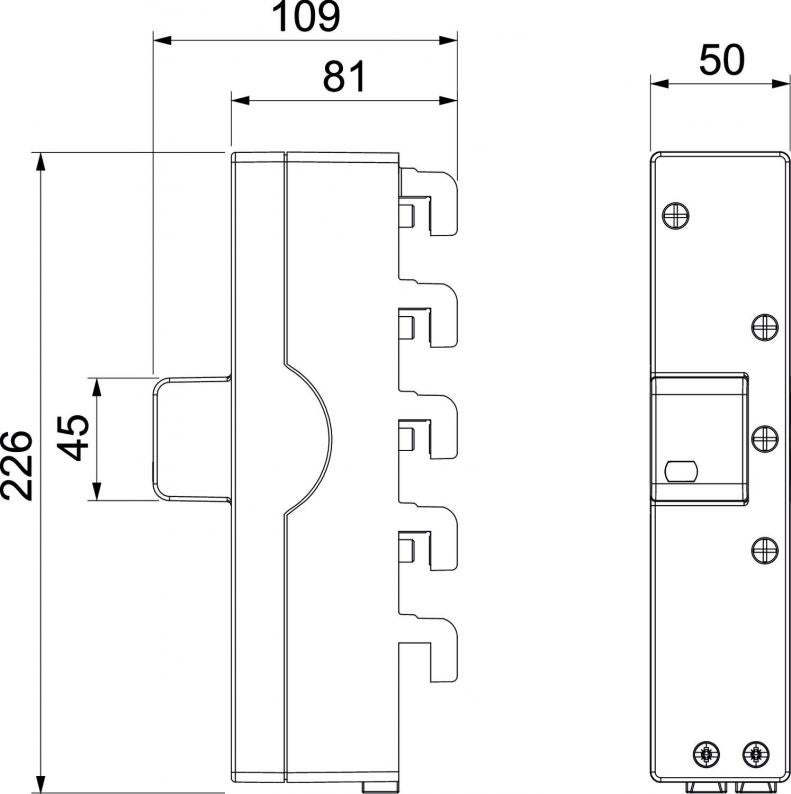

Afmetingen
| Lengte | 226 mm |
|---|---|
| Breedte | 50 mm |
| Hoogte | 109 mm |
Technische gegevens
| Netvorm | TN-C |
|---|---|
| Signalering op het apparaat | optisch |
| Beschermingsgraad | IP20 |
| Maximale continuspanning (L-N) | 255 V |
| Nominale afleidstootstroom (8/20 μs) [L-N] | 20 kA |
| Bliksempiekstroom (10/350) [totaal] | 38 kA |
| Materiaal behuizing | PA UL 94 V-0 |
| Maximale afleidstootstroom (8/20 μs) [L-N] | 50 kA |
| Afstandssignalisatie | nee |
| Nominale spanning AC (50/60 Hz) | 230 V |
| Bliksempiekstroom (10/350 μs) | 12,5 kA |
| Maximale continuespanning AC | 255 V |
| Nominale afleidstootstroom (8/20 μs) | 20 kA |
| Uitvoering van de polen | 3 |
| Montagetype | Bundelrail 40 mm |
| Max. netzijdige overstroombeveiliging | 160 A |
| Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde | 50 kA eff |
| TOV-spanning [L-N] - withstand mode - 5 s | 440 V |
| TOV-spanning [L-N] - fail-safe modus - 120 min | 442 V |
| Minimale afstand | 0 mm |
| Toelatingen | VDE |
| Uitvoering | 3+NPE |
| Netvorm TN | ja |
| Netvorm TN-C | ja |
| Bedrijfstemperatuur min. | -40 °C |
| Bedrijfstemperatuur max. | 80 °C |
| Draaimoment | 3,5 Nm |
| SPD conform NEN-EN-IEC 61643-1 | klasse I+II |
| SPD volgens EN 61643-11 | Type 1 + 2 |
| Maximale afleidstootstroom (8/20 μs) | 50 kA |
| Aanspreektijd | <100 ns |
| Maximale voorverzekering | 160 A |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 255V |
| Luchtvochtigheid max. | 95 % |
| Luchtvochtigheid min. | 5 % |
Aansluitmogelijkheden
| Aderdoorsnede flexibel (soepel) min. | 10 mm² |
|---|---|
| Aderdoorsnede flexibel (soepel) max. | 35 mm² |
| Afleidstroom (8/20 µs) [totaal] | 60 kA |
| Aderdoorsnede flexibel (soepel) min. | 7 AWG |
| Aderdoorsnede flexibel (soepel) max. | 2 AWG |
| Doorsnede geleider vast (een-/meeraderig) min. | 10 mm² |
| Doorsnede geleider vast (een-/meeraderig) max. | 35 mm² |
| Doorsnede geleider vast (een-/meeraderig) min. | 7 AWG |
| Doorsnede geleider vast (een-/meeraderig) max. | 2 AWG |
Milieugegevens
| CO2-voetafdruk (GWP) van wieg tot poort | 5,3705 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 5,3705 kg CO₂e |
| Determination date of CO2 value | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
