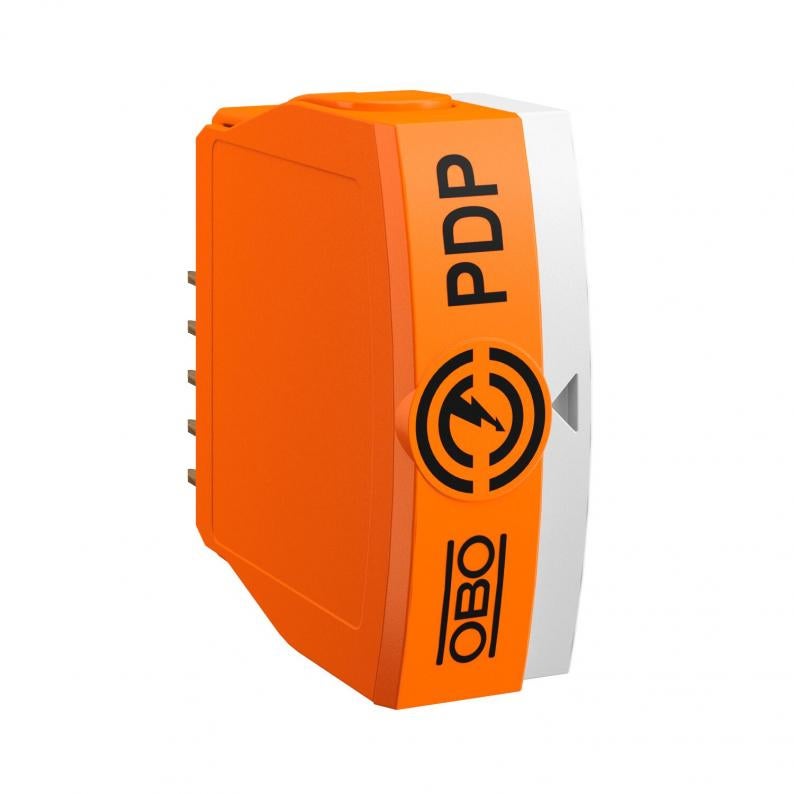

Module PDP, 2-polig, met OS, 12 V
Type PDP-P-2-12-OS
|Art.nr. 5080424
|EAN 4012196745944
Art.nr. / Type
Maximale continuespanning AC
Maximale continuspanning DC
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Module, stekerbare datakabelbeveiliging type 1 + 2 / D1 + C2 voor gebruik in meet-, stuur- en regeltechniek
• beveiligingsapparaat voor meerdradige systemen
• frequentiebereik tot 100 MHz
• geringe breedte van 17,5 mm
• Met optische signalering en mogelijkheid voor signaleren op afstand
Toepassing: universele bliksem- en overspanningsbeveiliging voor datatransmissieapparaten in MSR-technologie.
• beveiligingsapparaat voor meerdradige systemen
• frequentiebereik tot 100 MHz
• geringe breedte van 17,5 mm
• Met optische signalering en mogelijkheid voor signaleren op afstand
Toepassing: universele bliksem- en overspanningsbeveiliging voor datatransmissieapparaten in MSR-technologie.
Technische gegevens
Afmetingen
| Lengte | 51 mm |
|---|---|
| Breedte | 17,5 mm |
| Hoogte | 46 mm |
Technische gegevens
| Langsweerstand | 1.2 ± 5% |
|---|---|
| Signalering op het apparaat | geen |
| Steeksysteem | Klem |
| Beschermingsgraad | IP20 |
| Testnorm | IEC 61643-21 |
| Standaard weerstand per ader | 1,2 Ω ± 5% |
| Nominale afleidpiekstroom In conform C2 (totaal) | 20 kA |
| Capaciteit (ader-ader) | ≤30 pF |
| Capaciteit (ader-aarde) | ≤30 pF |
| Aarding via: | aansluitkabel/DIN-rail |
| Montage ingang/uitgang | Schroefklemmen |
| Afscherming aansluiting | ja |
| Afscherming | direct |
| Piekstroombestendigheid ader - ader | 10 kV / 5 kA |
| Piekstroombestendigheid ader - aarde | 10 kV / 5 kA |
| Totale afleidstroom (10/350) | 2,5 kA |
| Totale afleidstroom (8/20) | 20 kA |
| Nominale belastingsstroom DC | 0,6 A |
| Nominale belastingsstroom AC | 0,425 A |
| Maximale continuespanning AC | 12 V |
| Maximale continuspanning DC | 16 V |
| Nominale afleidstootstroom (8/20 μs) | 10 kA |
| Grensfrequentie | 100 MHz |
| SPD conform NEN-EN-IEC 61643-21 | klasse I+II / D1+C2 |
| Kategorie | Typ 1+2 / D1+C2 |
| SPD conform NEN-EN-IEC 61643-1 | klasse I+II |
| SPD volgens EN 61643-11 | Type 1 + 2 |
| LPZ | 0→2 |
| Impulsstroom | 2,5 kA |
| Invoegdemping (insertion loss) | ≤3 dB |
| Aansluitdoorsnede vast max. | 2,5 mm² |
| Aansluitdoorsnede meeraderig min. | 0,14 mm² |
| Aansluitdoorsnede meeraderig max. | 2,5 mm² |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 12V |
Aansluitmogelijkheden
| Aansluitdoorsnede vast min. | 0,14 mm² |
|---|---|
| Aansluitdoorsnede flexibel min. | 0,14 mm² |
| Aansluitdoorsnede flexibel max. | 1,5 mm² |
page.product.environmentalData.environmentalData
| Packaging made completely from recycled cardboard. | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,2471 kg CO2e / 1 Stuk |
|---|
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (3)
Verklaringen (3)
Handleidingen en help (3)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Steeksysteem
Maximale continuespanning AC
Maximale continuspanning DC
Art.nr.
PDP-P-2-5-OS
Klem
4,2
6
5080422
PDP-P-2-12-OS
Klem
12
16
5080424
PDP-P-2-24-OS
Klem
21
30
5080426
PDP-P-2-48-OS
Klem
37
52
5080428
