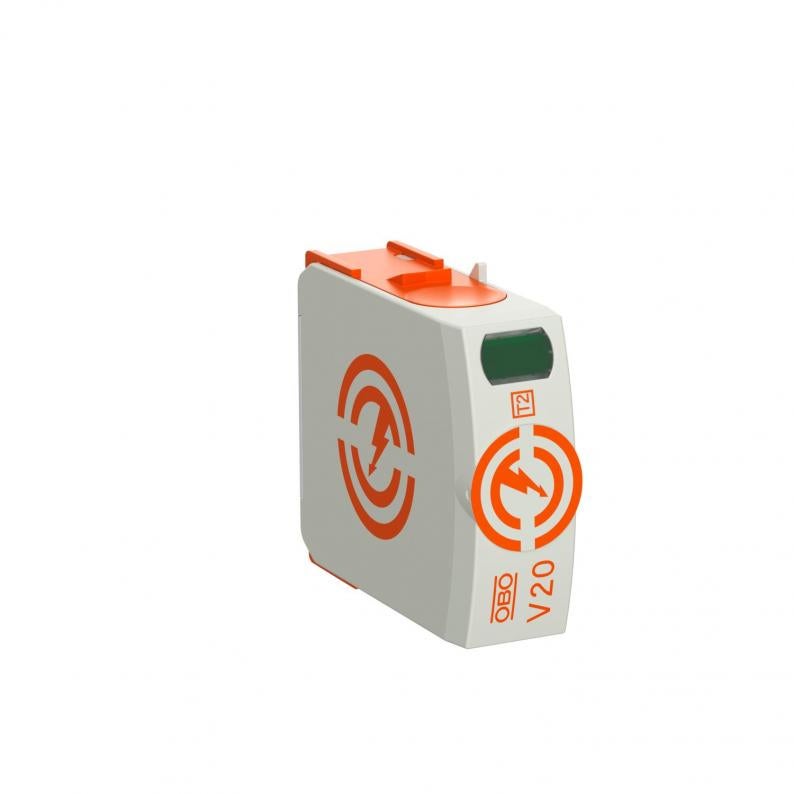

Module V20 150 V
Type V20-0-150
|Art.nr. 5095362
|EAN 4012196163540
Art.nr. / Type
Maximale continuespanning AC
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Module, overspanningsafleider type 2
• Voor overspannings-potentiaalvereffening conform IEC 60364-4-44
• Afleidvermogen tot 40 kA (8/20) per pool dankzij hoogvermogen varistoren
• Modulaire insteekbare module met dynamische scheidingsinrichting en optische statusindicatie
• Borgfunctie met trillingsbeveiliging en spanningscodering
• Kunststof conform UL 94 V-0
• Voor overspannings-potentiaalvereffening conform IEC 60364-4-44
• Afleidvermogen tot 40 kA (8/20) per pool dankzij hoogvermogen varistoren
• Modulaire insteekbare module met dynamische scheidingsinrichting en optische statusindicatie
• Borgfunctie met trillingsbeveiliging en spanningscodering
• Kunststof conform UL 94 V-0
Technische gegevens
Technische gegevens
| Aantal polen | 1 |
|---|---|
| Netvorm | overige |
| Uitblazend | nee |
| Signalering op het apparaat | optisch |
| Beschermingsgraad | IP20 |
| Maximale continuspanning (L-N) | 150 V |
| Nominale afleidstootstroom (8/20 μs) [L-N] | 20 kA |
| Materiaal behuizing | PA UL 94 V-0 |
| Maximale afleidstootstroom (8/20 μs) [L-N] | 40 kA |
| Afstandssignalisatie | nee |
| Testklasse type 2 | ja |
| Nominale spanning AC (50/60 Hz) | 120 V |
| Geïntegreerde voorzekering | nee |
| Beschermingsniveau [L-N] | ≤0,8 |
| Maximale continuespanning AC | 150 V |
| Nominale afleidstootstroom (8/20 μs) | 20 kA |
| Uitvoering van de polen | 1 |
| Montagetype | Op basiselement |
| Restspanning [L-N] @ 5 kA | 0,6 kV |
| Kortsluitvastheid bij maximale overstroombeveiliging aan de netzijde | 50 kA eff |
| Restspanning [L-N] @ 1 kA | 0,5 kV |
| SPD conform UL 1449 | Type 4 |
| Minimale afstand | 1,5 mm |
| Toelatingen | VDE, KEMA, UL, ÖVE |
| Kortsluitbestendig | ja |
| Bedrijfstemperatuur min. | -40 °C |
| Bedrijfstemperatuur max. | 80 °C |
| SPD conform NEN-EN-IEC 61643-1 | klasse II |
| SPD volgens EN 61643-11 | Type 2 |
| Maximale afleidstootstroom (8/20 μs) | 40 kA |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 150V |
| Luchtvochtigheid max. | 95 % |
| Luchtvochtigheid min. | 5 % |
Milieugegevens
| Packaging made completely from recycled cardboard. | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,1553 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 0,1553 kg CO₂e |
| Determination date of CO2 value | 2025-05-21T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
Downloads
0 geselecteerd
Specificatieblad (1)
Catalogi & brochures (2)
Verklaringen (3)
Certificaten (3)
Handleidingen en help (1)
Productfoto's (2)
Downloads van 3D-specificaties (1)
Uitvoeringen
Type
Beschermingsgraad
Maximale continuespanning AC
Uitvoering van de polen
Art.nr.
V20-0-75
IP20
75
1
5095360
V20-0-150
IP20
150
1
5095362
V20-0-280
IP20
280
1
5095364
V20-0-385
IP20
385
1
5095368
Maximale continuespanning AC
V20-0-75
Art.nr.
5095360
Beschermingsgraad
IP20
Maximale continuespanning AC
75
Uitvoering van de polen
1
V20-0-150
Art.nr.
5095362
Beschermingsgraad
IP20
Maximale continuespanning AC
150
Uitvoering van de polen
1
V20-0-280
Art.nr.
5095364
Beschermingsgraad
IP20
Maximale continuespanning AC
280
Uitvoering van de polen
1
V20-0-385
Art.nr.
5095368
Beschermingsgraad
IP20
Maximale continuespanning AC
385
Uitvoering van de polen
1
