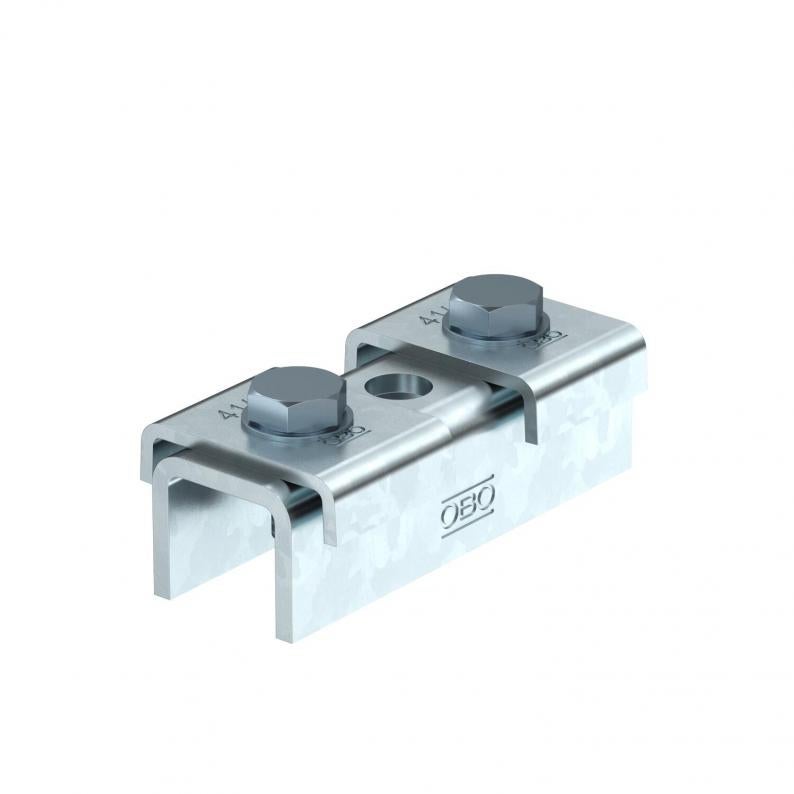

OBOSTRUT Verbinder, voor OBOSTRUT profiel MS41
Type SVE 41 FT
|Art.nr. 1123121
|EAN 4012195939214
Art.nr. / Type
1123121 / SVE 41 FT
Lengte
100 mm
Breedte
47 mm
Materiaaldikte
4 mm
Kl. vpe: 10 Stuks
10Stuks
Stuks
Beschrijving
De verbinder is bedoeld als verlenging van de montagerail MS4141. Deze verbinding kan eenvoudig en betrouwbaar op de bouwplaats worden gemaakt of vooraf in de werkplaats.
Gewaarborgd is dat er geen zwak punt ontstaat in het gebied van de railkoppeling. Hier gelden de statische wetten van de montagerail.
Levering:
Beugels type 4141 en bijpassende zeskantbouten worden los meegeleverd.
Gewaarborgd is dat er geen zwak punt ontstaat in het gebied van de railkoppeling. Hier gelden de statische wetten van de montagerail.
Levering:
Beugels type 4141 en bijpassende zeskantbouten worden los meegeleverd.
Schroefverbindingen inbegrepen
Technische gegevens
Afmetingen
| Lengte | 100 mm |
|---|---|
| Breedte | 47 mm |
| Hoogte | 39,4 mm |
Technische gegevens
| Roestvast staal, gebeitst | nee |
|---|---|
| Sleufbreedte | 22 mm |
| Materiaaldikte | 4 mm |
| Statische waarde A | 2,97 cm² |
| Statische waarde ly | 6,05 cm⁴ |
| Statische waarde lz | 9,01 cm⁴ |
| Statische waarde Wy | 2,91 cm³ |
| Statische waarde Wz | 4,4 cm³ |
| Gatgrootte | 12 |
| Profielvorm | C-profiel |
| Soort perforatie | Achterzijde geperforeerd |
| Boorgatafstand centrisch | 60 mm |
| Met schroeftoebehoren | ja |
| Uitvoering | geperforeerd |
| Geschikt voor profielvormen | U-profiel |
| Dimensie | 100x4mm |
| Oppervlak | thermisch verzinkt |
| Materiaal | Staal |
page.product.environmentalData.environmentalData
| CO2-voetafdruk (GWP) van wieg tot poort | 1,1442 kg CO2e / 1 Stuk |
|---|
