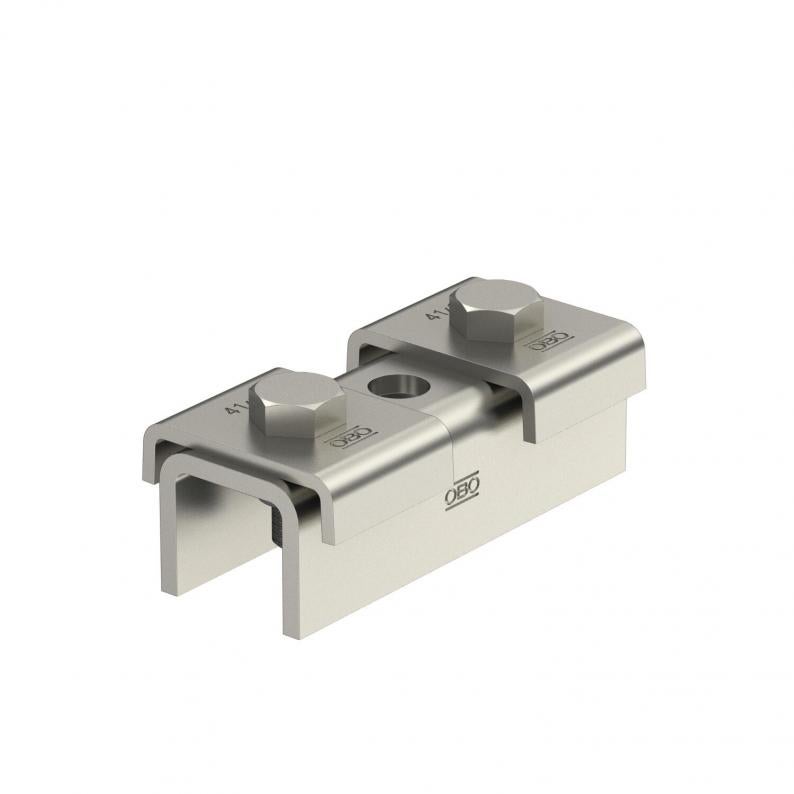

OBOSTRUT Verbinder, voor OBOSTRUT profiel MS41
Type SVE 41 A2
|Art.nr. 1123126
|EAN 4012195939238
Art.nr. / Type
1123126 / SVE 41 A2
Lengte
100 mm
Breedte
47 mm
Materiaaldikte
4 mm
Kl. vpe: 10 Stuks
10Stuks
Stuks
Beschrijving
De verbinder is bedoeld als verlenging van de montagerail MS4141. Deze verbinding kan eenvoudig en betrouwbaar op de bouwplaats worden gemaakt of vooraf in de werkplaats.
Gewaarborgd is, dat er geen zwakke plak bij de railkoppeling ontstaat. Hier gelden de statische wetten van de montagerail.
Leveringsomvang"
bevestigingsplaat type 4141 en passende zeskantbouten los meegeleverd.
Gewaarborgd is, dat er geen zwakke plak bij de railkoppeling ontstaat. Hier gelden de statische wetten van de montagerail.
Leveringsomvang"
bevestigingsplaat type 4141 en passende zeskantbouten los meegeleverd.
Technische gegevens
Afmetingen
| Lengte | 100 mm |
|---|---|
| Breedte | 47 mm |
| Hoogte | 39,4 mm |
Technische gegevens
| Roestvast staal, gebeitst | nee |
|---|---|
| Sleufbreedte | 22 mm |
| Materiaaldikte | 4 mm |
| Statische waarde A | 2,97 cm² |
| Statische waarde ly | 6,05 cm⁴ |
| Statische waarde lz | 9,01 cm⁴ |
| Statische waarde Wy | 2,91 cm³ |
| Statische waarde Wz | 4,4 cm³ |
| Gatgrootte | 12 |
| Profielvorm | C-profiel |
| Soort perforatie | Achterzijde geperforeerd |
| Boorgatafstand centrisch | 60 mm |
| Met schroeftoebehoren | ja |
| Uitvoering | geperforeerd |
| Geschikt voor profielvormen | U-profiel |
| Dimensie | 100x4mm |
| Oppervlak | blank, nabehandeld |
| Materiaal | Roestvast staal 1.4301 |
page.product.environmentalData.environmentalData
| CO2-voetafdruk (GWP) van wieg tot poort | 2,5997 kg CO2e / 1 Stuk |
|---|
