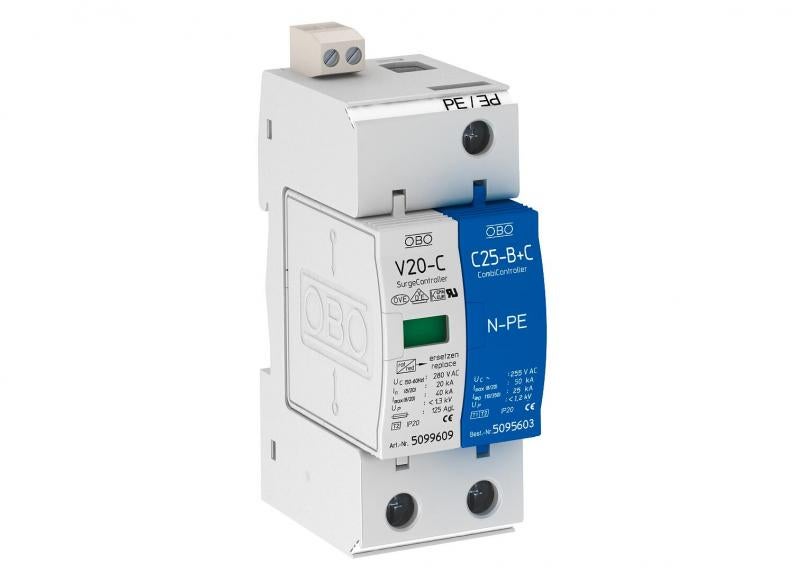

Overspanningsafleider 1-polig + NPE met potentiaalvrij contact 280 V
Type V20-C 1+NPE+FS
|Art.nr. 5094760
|EAN 4012195382911
Art.nr. / Type
Maximale continuespanning AC
Uitvoering van de polen
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Overspanningsafleider type 2
• Complete eenheid, bestaande uit module en bodemdeel, voorgemonteerd en aansluitklaar
• Geschikt voor TN- en TT-netwerksystemen
• Insteekbare modules, module kan zonder gereedschap van het bodemdeel worden losgemaakt
• Incl. thermische en dynamische scheidingsinrichting
• Met extern signaal, potentiaalvrij maakcontact, voor functiebewaking
• Incl. thermische en dynamische scheidingsinrichting
• Met optische defectindicatie
• Hoge stroomgeleidbaarheid bij lange levensduur
• Gemarkeerde aansluitingen
Toepassingsvoorbeeld: woongebouwen, eengezinswoningen en industrie
* Compleet = module en bodemdeel
• Complete eenheid, bestaande uit module en bodemdeel, voorgemonteerd en aansluitklaar
• Geschikt voor TN- en TT-netwerksystemen
• Insteekbare modules, module kan zonder gereedschap van het bodemdeel worden losgemaakt
• Incl. thermische en dynamische scheidingsinrichting
• Met extern signaal, potentiaalvrij maakcontact, voor functiebewaking
• Incl. thermische en dynamische scheidingsinrichting
• Met optische defectindicatie
• Hoge stroomgeleidbaarheid bij lange levensduur
• Gemarkeerde aansluitingen
Toepassingsvoorbeeld: woongebouwen, eengezinswoningen en industrie
* Compleet = module en bodemdeel
Technische gegevens
Technische gegevens
| Netvorm | overige |
|---|---|
| Uitblazend | nee |
| Signalering op het apparaat | optisch |
| Beschermingsgraad | IP20 |
| Afstandssignalisatie | ja |
| Testklasse type 2 | ja |
| Nominale spanning AC (50/60 Hz) | 230 V |
| Geïntegreerde voorzekering | nee |
| Maximale continuespanning AC | 280 V |
| Nominale afleidstootstroom (8/20 μs) | 20 kA |
| Uitvoering van de polen | 1+N/PE |
| Montagetype | DIN-rail 35 mm |
| Max. netzijdige overstroombeveiliging | 125 |
| Uitvoering | 1+NPE + FS |
| ROHS-conform | ja |
| Bedrijfstemperatuur min. | -40 °C |
| Bedrijfstemperatuur max. | 80 °C |
| SPD conform NEN-EN-IEC 61643-1 | klasse II |
| SPD volgens EN 61643-11 | Type 2 |
| LPZ | 1→2 |
| Maximale afleidstootstroom (8/20 μs) | 40 kA |
| Aanspreektijd | <25 ns |
| Maximale voorverzekering | 125 A |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 280V |
Aansluitmogelijkheden
| Afleidstroom (8/20 µs) [totaal] | 40 kA |
|---|---|
| Doorsnede geleider vast (een-/meeraderig) min. | 2,5 mm² |
| Doorsnede geleider vast (een-/meeraderig) max. | 35 mm² |
Milieugegevens
| Packaging without plastic | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 1,1151 kg CO2e / 1 Stuk |
|---|
