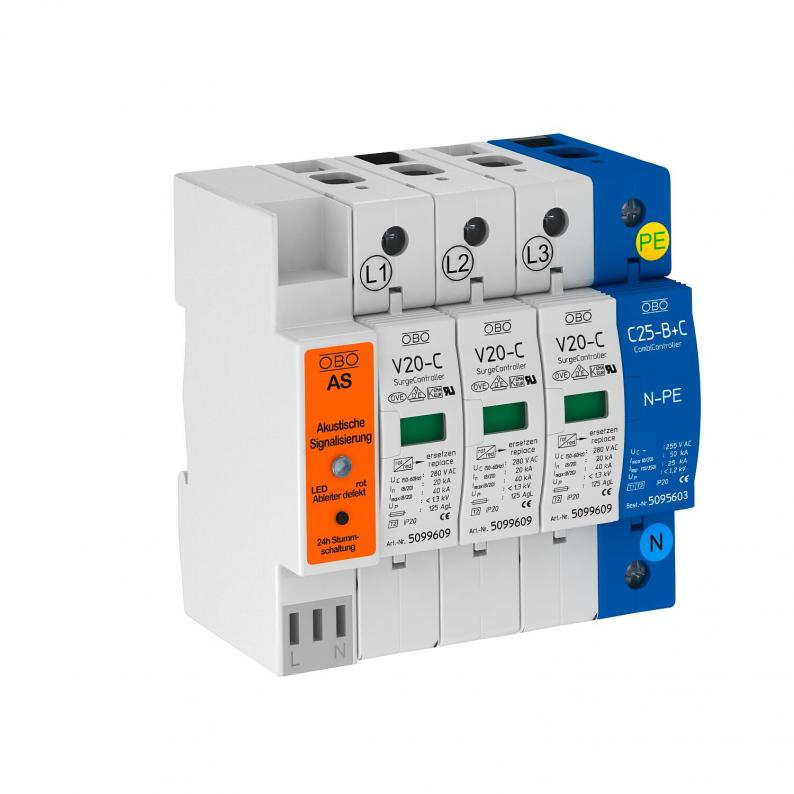

Overspanningsafleider 3-polig + NPE met akoestisch signaal 280 V
Type V20-C 3+NPE+AS
|Art.nr. 5096397
|EAN 4012195617471
Art.nr. / Type
5096397 / V20-C 3+NPE+AS
Beschermingsgraad
IP20
Maximale continuespanning AC
280 V
Uitvoering van de polen
3+N/PE
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Overspanningsafleider type 2
• Complete eenheid, bestaande uit modules en bodemdeel, voorgemonteerd en aansluitklaar
• Met akoestische signalering voor functiebewaking, signaaltoon 24 uur uitschakelbaar
• Geschikt voor TN- en TT-netwerksystemen
• Insteekbare module, module kan zonder gereedschap van het bodemdeel worden losgemaakt
• Incl. thermische en dynamische scheidingsinrichting
• Met optische defectindicatie
• Hoge stroomgeleidbaarheid bij lange levensduur
* Compleet = module en bodemdeel
• Complete eenheid, bestaande uit modules en bodemdeel, voorgemonteerd en aansluitklaar
• Met akoestische signalering voor functiebewaking, signaaltoon 24 uur uitschakelbaar
• Geschikt voor TN- en TT-netwerksystemen
• Insteekbare module, module kan zonder gereedschap van het bodemdeel worden losgemaakt
• Incl. thermische en dynamische scheidingsinrichting
• Met optische defectindicatie
• Hoge stroomgeleidbaarheid bij lange levensduur
* Compleet = module en bodemdeel
Technische gegevens
Technische gegevens
| Netvorm | overige |
|---|---|
| Uitblazend | nee |
| Signalering op het apparaat | optisch en akoestisch |
| Beschermingsgraad | IP20 |
| Nominale afleidstootstroom (8/20 μs) [L-N] | 20 kA |
| Afstandssignalisatie | ja |
| Testklasse type 2 | ja |
| Nominale spanning AC (50/60 Hz) | 230 V |
| Geïntegreerde voorzekering | nee |
| Maximale continuespanning AC | 280 V |
| Nominale afleidstootstroom (8/20 μs) | 20 kA |
| Uitvoering van de polen | 3+N/PE |
| Montagetype | DIN-rail 35 mm |
| Max. netzijdige overstroombeveiliging | 125 |
| Uitvoering | 3-polig met NPE; met AS, 280 V |
| Netvorm TN | ja |
| Netvorm TN-C-S | ja |
| Netvorm TN-S | ja |
| Netvorm TT | ja |
| ROHS-conform | exempt |
| Bedrijfstemperatuur min. | -40 °C |
| Bedrijfstemperatuur max. | 80 °C |
| SPD conform NEN-EN-IEC 61643-1 | klasse II |
| SPD volgens EN 61643-11 | Type 2 |
| LPZ | 1→2 |
| Maximale afleidstootstroom (8/20 μs) | 40 kA |
| Aanspreektijd | <25 ns |
| Maximale voorverzekering | 125 A |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 280V |
Aansluitmogelijkheden
| Afleidstroom (8/20 µs) [totaal] | 80 kA |
|---|---|
| Doorsnede geleider vast (een-/meeraderig) min. | 2,5 mm² |
| Doorsnede geleider vast (een-/meeraderig) max. | 35 mm² |
Milieugegevens
| Packaging made completely from recycled cardboard. | ja |
|---|---|
| Packaging without plastic | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 2,2308 kg CO2e / 1 Stuk |
|---|
