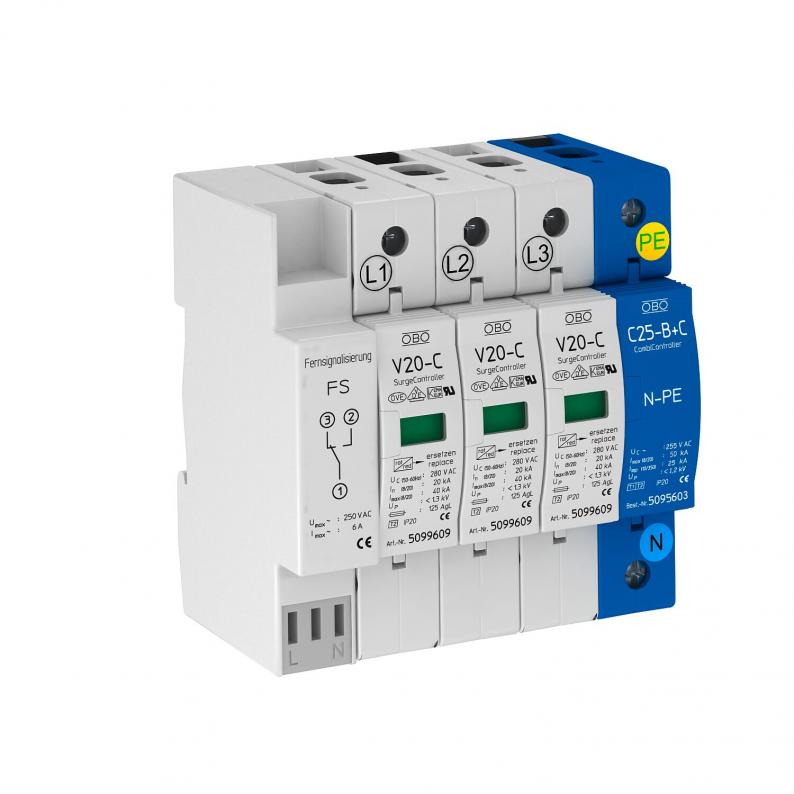

Overspanningsafleider met extern signaal V20 + NPE
Type V20-C 3+NPEFS-A
|Art.nr. 5095670
|EAN 4012195919513
Art.nr. / Type
5095670 / V20-C 3+NPEFS-A
Beschermingsgraad
IP20
Maximale continuespanning AC
280 V
Uitvoering van de polen
3+N/PE
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Overspanningsafleider type 2
• Complete eenheid, bestaande uit modules en bodemdeel, voorgemonteerd en aansluitklaar
• Geschikt voor TN- en TT-netwerksystemen
• Insteekbare modules, module kan zonder gereedschap van het bodemdeel worden losgemaakt
• Incl. thermische en dynamische scheidingsinrichting
• Met extern signaal, potentiaalvrij wisselcontact, voor functiebewaking
• Met optische defectindicatie
• Hoge stroomgeleidbaarheid bij lange levensduur
• Gemarkeerde aansluitingen
Toepassingsvoorbeeld: woongebouwen, eengezinswoningen en industrie
* Compleet = module en bodemdeel
• Complete eenheid, bestaande uit modules en bodemdeel, voorgemonteerd en aansluitklaar
• Geschikt voor TN- en TT-netwerksystemen
• Insteekbare modules, module kan zonder gereedschap van het bodemdeel worden losgemaakt
• Incl. thermische en dynamische scheidingsinrichting
• Met extern signaal, potentiaalvrij wisselcontact, voor functiebewaking
• Met optische defectindicatie
• Hoge stroomgeleidbaarheid bij lange levensduur
• Gemarkeerde aansluitingen
Toepassingsvoorbeeld: woongebouwen, eengezinswoningen en industrie
* Compleet = module en bodemdeel
Technische gegevens
Technische gegevens
| Netvorm | TN |
|---|---|
| Signalering op het apparaat | optisch |
| Beschermingsgraad | IP20 |
| Nominale afleidstootstroom (8/20 μs) [L-N] | 20 kA |
| Testklasse type 2 | ja |
| Nominale spanning AC (50/60 Hz) | 230 V |
| Geïntegreerde voorzekering | nee |
| Maximale continuespanning AC | 280 V |
| Nominale afleidstootstroom (8/20 μs) | 20 kA |
| Uitvoering van de polen | 3+N/PE |
| Montagetype | DIN-rail 35 mm |
| Max. netzijdige overstroombeveiliging | 125 |
| Uitvoering | 3-polig met NPE; met FS, 280 V |
| Netvorm TN | ja |
| Netvorm TN-C-S | ja |
| Netvorm TN-S | ja |
| Netvorm TT | ja |
| Bedrijfstemperatuur min. | -40 °C |
| Bedrijfstemperatuur max. | 80 °C |
| SPD conform NEN-EN-IEC 61643-1 | klasse II |
| SPD volgens EN 61643-11 | Type 2 |
| LPZ | 1→2 |
| Maximale afleidstootstroom (8/20 μs) | 40 kA |
| Aanspreektijd | <25 ns |
| Maximale voorverzekering | 125 A |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 80 °C |
| Dimensie | 280V |
Aansluitmogelijkheden
| Afleidstroom (8/20 µs) [totaal] | 80 kA |
|---|---|
| Doorsnede geleider vast (een-/meeraderig) min. | 2,5 mm² |
| Doorsnede geleider vast (een-/meeraderig) max. | 35 mm² |
Milieugegevens
| Packaging made completely from recycled cardboard. | ja |
|---|---|
| Packaging without plastic | ja |
| CO2-voetafdruk (GWP) van wieg tot poort | 1,9093 kg CO2e / 1 Stuk |
|---|---|
| CO₂ Footprint (GWP) | 1,9093 kg CO₂e |
| Determination date of CO2 value | 2025-05-21T00:00:00.000+0200 |
| Declared Unit (LCA) | Units |
| Declared Unit Quantity (LCA) | 1 |
