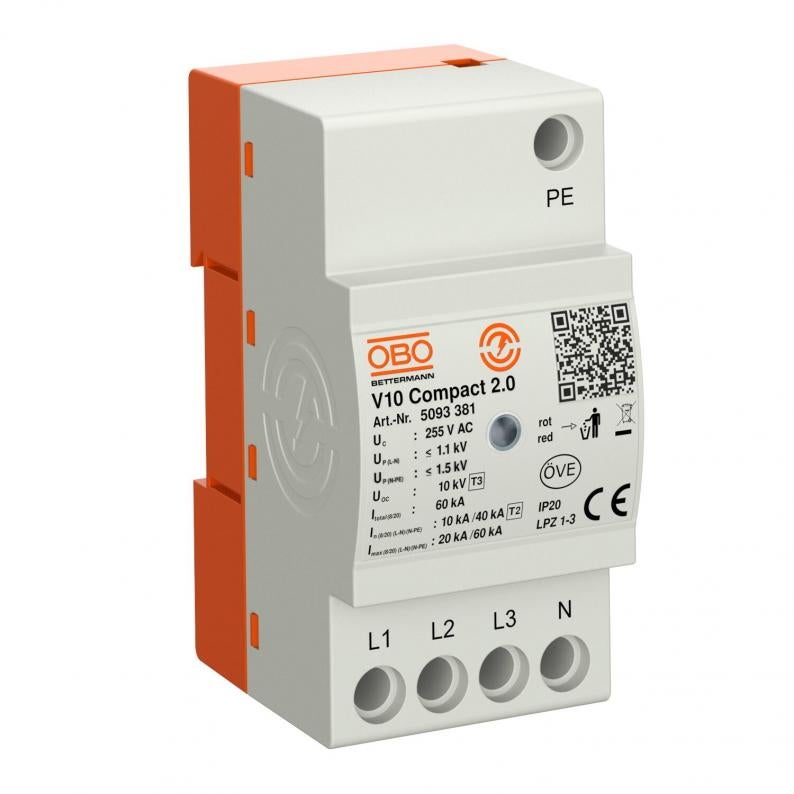

Overspanningsafleider V10 Compact
Type V10 Compact2.0
|Art.nr. 5093381
|EAN 4012196862566
Art.nr. / Type
5093381 / V10 Compact2.0
Beschermingsgraad
IP20
Maximale continuespanning AC
255 V
Uitvoering van de polen
3+N/PE
Kl. vpe: 1 Stuks
1Stuks
Stuks
Beschrijving
Overspanningsbeveiliging compacte module type 2+3
• Overspanningsbeveiliging in onderverdelingen conform IEC 60364-4-44
• Afleidvermogen tot 60 kA (8/20) totaal
• Geïntegreerde 3+1-oplossing voor TN- en TT-netwerksystemen op 45-mm-modulebreedte
• Hoogvermogen varistortechniek
• Inclusief thermische en dynamische scheidingsinrichting en optische functie-indicatie
• Optie met akoestische signalering -AS of signalering op afstand -FS
Toepassing: onder-/etageverdeling en apparaatbeveiliging van draaistroomsystemen.
• Overspanningsbeveiliging in onderverdelingen conform IEC 60364-4-44
• Afleidvermogen tot 60 kA (8/20) totaal
• Geïntegreerde 3+1-oplossing voor TN- en TT-netwerksystemen op 45-mm-modulebreedte
• Hoogvermogen varistortechniek
• Inclusief thermische en dynamische scheidingsinrichting en optische functie-indicatie
• Optie met akoestische signalering -AS of signalering op afstand -FS
Toepassing: onder-/etageverdeling en apparaatbeveiliging van draaistroomsystemen.
Technische gegevens
Afmetingen
| Lengte | 60,5 mm |
|---|---|
| Breedte | 45 mm |
| Hoogte | 90 mm |
Technische gegevens
| Aantal polen | 4 |
|---|---|
| Netvorm | alle |
| Signalering op het apparaat | optisch |
| Beschermingsgraad | IP20 |
| Nominale afleidstootstroom (8/20 μs) [L-N] | 10 kA |
| Nominale afleidstootstroom (8/20 μs) [N-PE] | 40 kA |
| Maximale afleidstootstroom (8/20 μs) [L-N] | 20 kA |
| Maximale afleidstootstroom (8/20 μs) [N-PE] | 60 kA |
| Testklasse type 2 | ja |
| Testklasse type 3 | ja |
| Nominale spanning AC (50/60 Hz) | 230 V |
| Geïntegreerde voorzekering | nee |
| Beschermingsniveau [L-N] | ≤1,1 |
| Maximale continuespanning AC | 255 V |
| Nominale afleidstootstroom (8/20 μs) | 10 kA |
| Uitvoering van de polen | 3+N/PE |
| Montagetype | DIN-rail 35 mm |
| Geschikt voor gebruik buiten | nee |
| Max. netzijdige overstroombeveiliging | 63 A gG |
| Minimale afstand | 0 mm |
| Uitvoering | 3+NPE |
| Netvorm TN | ja |
| Netvorm TN-C-S | ja |
| Netvorm TN-S | ja |
| Netvorm TT | ja |
| Bedrijfstemperatuur min. | -40 °C |
| Bedrijfstemperatuur max. | 70 °C |
| Draaimoment | 2 Nm |
| SPD conform NEN-EN-IEC 61643-1 | klasse II+III |
| SPD volgens EN 61643-11 | Type 2+3 |
| LPZ | 1→3 |
| Maximale afleidstootstroom (8/20 μs) | 20 kA |
| Volgstroomblusvermogen (eff) [N-PE] | 0,1 kA |
| Aanspreektijd | <25 ns |
| Maximale voorverzekering | 63 A |
| Temperatuurbereik min. | -40 °C |
| Temperatuurbereik max. | 70 °C |
| Dimensie | 255V |
| Luchtvochtigheid max. | 95 % |
| Luchtvochtigheid min. | 5 % |
Aansluitmogelijkheden
| Aderdoorsnede flexibel (soepel) min. | 2,5 mm² |
|---|---|
| Aderdoorsnede flexibel (soepel) max. | 10 mm² |
| Afleidstroom (8/20 µs) [totaal] | 60 kA |
| Aderdoorsnede flexibel (soepel) min. | 13 AWG |
| Aderdoorsnede flexibel (soepel) max. | 8 AWG |
| Doorsnede geleider vast (een-/meeraderig) min. | 2,5 mm² |
| Doorsnede geleider vast (een-/meeraderig) max. | 10 mm² |
| Doorsnede geleider vast (een-/meeraderig) min. | 13 AWG |
| Doorsnede geleider vast (een-/meeraderig) max. | 8 AWG |
page.product.environmentalData.environmentalData
| Packaging without plastic | ja |
|---|
| CO2-voetafdruk (GWP) van wieg tot poort | 0,7671 kg CO2e / 1 Stuk |
|---|
